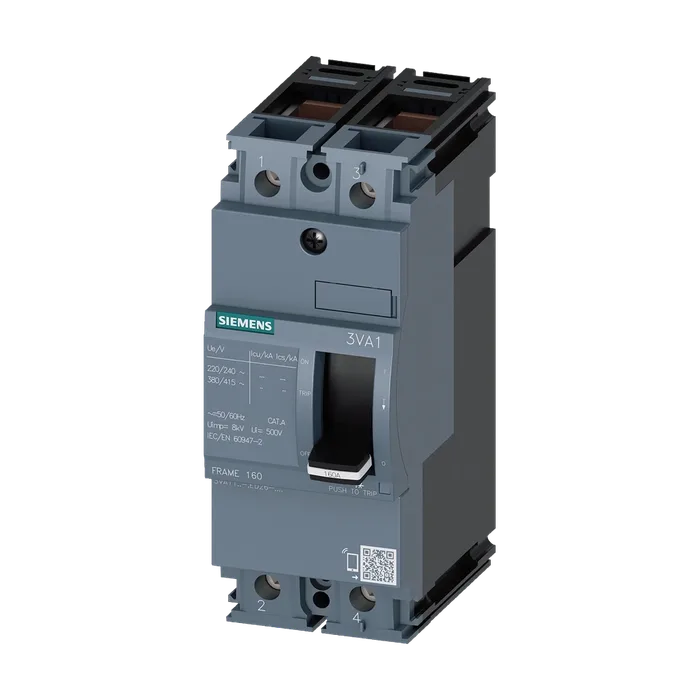

Авт. выключатель 3VA1 IEC типоразм. 160 класс коммутационной способности N Icu = 25 кA @ 415 В 2-пол., защита оборудования TM210, FTFM, In = 125 А защита от перегрузки фикс. значение Ir = 125 А защита от коротких замыканий Ii = 10 x In клеммное соединение
36 246,41 ₽С НДС
Код товара: 3VA11123ED260AA0
Доступен к заказу
01
Описание
Авт. выключатель 3VA1 IEC типоразм. 160 класс коммутационной способности N Icu = 25 кA @ 415 В 2-пол., защита оборудования TM210, FTFM, In = 125 А защита от перегрузки фикс. значение Ir = 125 А защита от коротких замыканий Ii = 10 x In клеммное соединение
Торговая марка изделияSENTRON
Наименование изделияКомпактный силовой выключатель
Исполнение изделияЗащита установки
Исполнение расцепителя макс. токаTM210
Функция защиты расцепителя макс. токаLI
Число полюсов2
Напряжение развязки / расчетное значение500 В
Рабочее напряжение / при постоянном токе / расчетное значение250 В
Рабочее напряжение / при переменном токе / расчетное значение415 В
Мощность потерь [Вт] / макс.18,74 Вт
Механический срок службы (коммутационных циклов) / типичный20 000
Коммутационная износостойкость / при AC-1 / при 380/415 В9 000
Коммутационная износостойкость / при AC-1 / при 690 В6 300
Характеристика изделия / для нейтрального провода / с возможностью дооснащения / защита от коротких замыканий и перегрузкиНет
Исполнение контроля замыканий на землюБез
Функция изделия
Функция связиНет
Прочие измерительные функцииНет
Масса нетто ME0.715 кг
Рабочий ток
При 40 °C125 А
При 45 °C125 А
При 50 °C125 А
При 55 °C122 А
При 60 °C120 А
При 65 °C117 А
При 70 °C114 А
Класс коммутационной способности автоматического выключателя ном. предельная отключающая способность приN
Коротком замыкании (Icu)
При 240 В36 кА
При 415 В ном. рабочая отключающая способность при коротком25 кА
Замыкании (Ics)
При 240 В36 кА
При 415 В включающая способность при коротком замыкании25 кА
(Icm)
При 240 В75,6 кА
При 415 В52,5 кА
Исполнение защиты от коротких замыканийзначения коммутационной способности для сетей постоянного тока указаны в техническом описании компактного авт. выключателя 3VA; соответствующая ссылка приведена в последнем разделе, см. "Сервис и поддержка"
Характеристика изделия / при расцеплении типа L / включаемый/ выключаемый регулируемый порог срабатывания тока уставки (Ir) /Нет
Расцепителя типа L / при характеристике I2t
Мин.125 А
Макс. регулируемое время задержки при достижении порога срабатывания (tr) / при расцеплении типа L / при125 А
Характеристике I2t
Мин.1 s
Макс. регулируемый порог срабатывания тока уставки (Ii) /1 s
При расцеплении типа I
Мин.1 250 А
Макс. регулируемое абсолютное значение ном. тока (InN) /1 250 А
При расцеплении типа N
Мин.0 А
Макс.0 А
Функция изделия / защита от замыканий на землюНет
Компонент изделия
Расцепитель мин. напряженияНет
Расцепитель напряженияНет
Сигнализатор срабатыванияНет
Высота [дюймов]5,12 in
Высота130 мм
Ширина [дюймов]2 in
Вид подключаемых сечений проводов / клеммы для круглых проводников / многопроводной1 x (1,5 - 70 mm²)
Ширина50,8 мм
Глубина [дюймов]2,76 in
Глубина70 мм
Расположение разъема питания / для главной цепиФронтальное подключение
Исполнение разъема питания / для главной цепирамочная клемма с обеих сторон
Исполнение поверхности / соединений / на верхней стороне выключателя (N, 1, 3, 5)Серебро
Исполнение поверхности / соединений / на нижней стороне выключателя (N, 2, 4, 6)банка
Число переключающих контактов / для вспомогательных контактов0
Справочный идентификатор / согласно МЭК 81346- 2:2009Q
Артикул3VA1112-3ED26-0AA0
Каталог IDLV10.1
Код группыP360
Товарный код85362090
Вес Нетто (Кг)0,715 Кг
Вид продуктов3VA автоматические выключатели в литом корпусе до 250 A
ПроизводительSiemens
Ценовая Группа1CB
Группа Продукта5375
Размер упаковки65,00 x 150,00 x 116,00
Единицы Измерения1 шт.
Описание ПродуктаВЫКЛЮЧАТЕЛЬ В ЛИТОМ КОРПУСЕ 3VA1 IEC ТИПОРАЗМЕР 160 КЛАСС ОТКЛ. СПОСОБНОСТИ N ICU=25KA @ 415 В 2-ПОЛЮС., ЗАЩИТА ЛИНИИ TM210, FTFM, IN=125A ЗАЩИТА ОТ ПЕРЕГРУЗКИ IR=125A ФИКСИР. ЗАЩИТА ОТ ТОКА КЗ II=10 X IN ПРИСОЕДИНЕНИЕ КАБЕЛЕМ
Страна происхожденияЧехия
Количество в упаковке1
Заказной Номер (Артикл)3VA1112-3ED26-0AA0
Единица Измерения УпаковкиMM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
