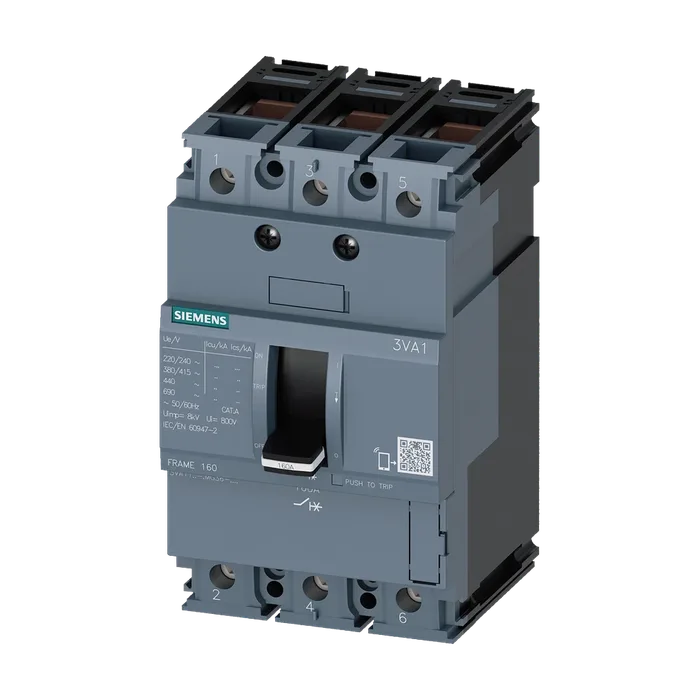

Авт. выключатель 3VA1 IEC типоразм. 160 класс коммутационной способности H Icu = 70 кA @ 415 В 3-пол., защита пусковых устройств TM110M, FM, In = 4 А без защиты от перегрузки защита от коротких замыканий Ii = 15 x In клеммное соединение
28 555,86 ₽С НДС
Код товара: 3VA11046MG360AA0
Доступен к заказу
01
Описание
Авт. выключатель 3VA1 IEC типоразм. 160 класс коммутационной способности H Icu = 70 кA @ 415 В 3-пол., защита пусковых устройств TM110M, FM, In = 4 А без защиты от перегрузки защита от коротких замыканий Ii = 15 x In клеммное соединение
Торговая марка изделияSENTRON
Наименование изделияКомпактный силовой выключатель
Исполнение изделияЗащита стартера
Исполнение расцепителя макс. токаTM110M
Функция защиты расцепителя макс. токаI
Число полюсов3
Напряжение развязки / расчетное значение800 В
Рабочее напряжение / при переменном токе / расчетное значение690 В
Мощность потерь [Вт] / макс.5,4 Вт
Механический срок службы (коммутационных циклов) / типичный20 000
Коммутационная износостойкость / при AC-1 / при 380/415 В9 000
Коммутационная износостойкость / при AC-1 / при 690 В6 300
Характеристика изделия / для нейтрального провода / с возможностью дооснащения / защита от коротких замыканий и перегрузкиНет
Исполнение контроля замыканий на землюБез
Функция изделия
Функция связиНет
Обнаружение потери фазыНет
Прочие измерительные функцииНет
Масса нетто ME0.9 кг
Рабочий ток
При 40 °C4 А
При 45 °C4 А
При 50 °C4 А
При 55 °C4 А
При 60 °C4 А
При 65 °C4 А
При 70 °C4 А
Класс коммутационной способности автоматического выключателя ном. предельная отключающая способность приH
Коротком замыкании (Icu)
При 240 В100 кА
При 415 В70 кА
При 440 В55 кА
При 500 В5 кА
При 690 В ном. рабочая отключающая способность при коротком5 кА
Замыкании (Ics)
При 240 В100 кА
При 415 В70 кА
При 440 В40 кА
При 500 В5 кА
При 690 В включающая способность при коротком замыкании5 кА
(Icm)
При 240 В220 кА
При 415 В154 кА
При 440 В121 кА
При 500 В7,5 кА
При 690 В7,5 кА
Исполнение защиты от коротких замыканийзначения коммутационной способности для сетей постоянного тока указаны в техническом описании компактного авт. выключателя 3VA; соответствующая ссылка приведена в последнем разделе, см. "Сервис и поддержка"
При расцеплении типа I
Мин.64 А
Макс. регулируемое абсолютное значение ном. тока (InN) /64 А
При расцеплении типа N
Мин.0 А
Макс.0 А
Функция изделия / защита от замыканий на землюНет
Компонент изделия
Расцепитель мин. напряженияНет
Расцепитель напряженияНет
Сигнализатор срабатыванияНет
Высота [дюймов]5,12 in
Высота130 мм
Ширина [дюймов]3 in
Вид подключаемых сечений проводов / клеммы для круглых проводников / многопроводной1 x (1,5 - 70 mm²)
Ширина76,2 мм
Глубина [дюймов]2,76 in
Глубина70 мм
Расположение разъема питания / для главной цепиФронтальное подключение
Исполнение разъема питания / для главной цепирамочная клемма с обеих сторон
Исполнение поверхности / соединений / на верхней стороне выключателя (N, 1, 3, 5)Серебро
Исполнение поверхности / соединений / на нижней стороне выключателя (N, 2, 4, 6)банка
Число переключающих контактов / для вспомогательных контактов0
Справочный идентификатор / согласно МЭК 81346- 2:2009Q
Fication Societyfirmations
Артикул3VA1104-6MG36-0AA0
Каталог IDLV10.1
Код группыP360
Товарный код85362010
Вес Нетто (Кг)0,900 Кг
Вид продуктов3VA автоматические выключатели в литом корпусе до 250 A
ПроизводительSiemens
Ценовая Группа1CB
Группа Продукта5375
Размер упаковки92,00 x 150,00 x 116,00
Единицы Измерения1 шт.
Описание ПродуктаАвтоматический выключатель 3VA1 IEC frame 160 breaking capacity class H Icu=70kA @ 415V 3-pole, starter protection TM110M, FM, In=4A without overload protection short-circuit protection Ii=15 x In clamp connection
Страна происхожденияЧехия
Количество в упаковке1
Заказной Номер (Артикл)3VA1104-6MG36-0AA0
Единица Измерения УпаковкиMM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
