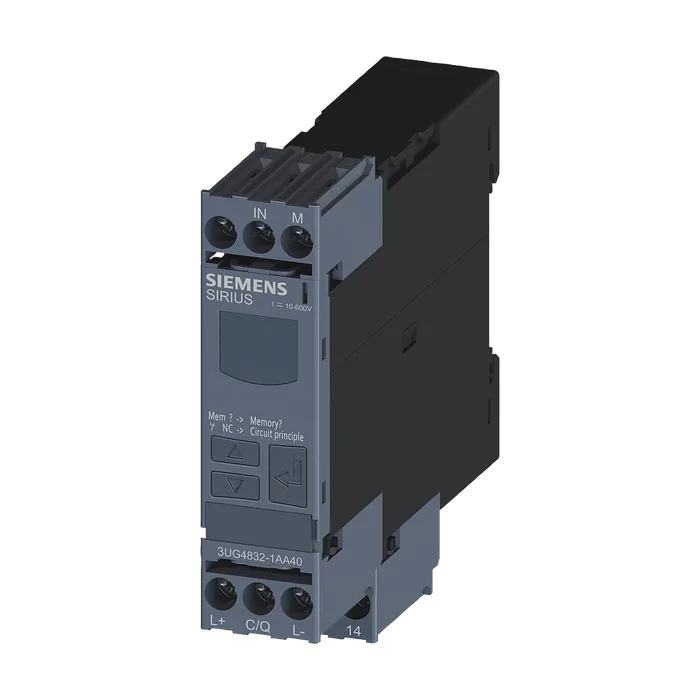

Цифровое реле контроля Контроль напряжения, 22,5 мм для IO-Link 10–600 В AC/DC Повышенное и пониженное напряжение Гистерезис 0,1–300 В Время задержки пуска Время задержки срабатывания 1 переключающий контакт, винтовой зажим
9 877,8 ₽С НДС
Код товара: 3UG48321AA40
Доступен к заказу
01
Описание
Цифровое реле контроля Контроль напряжения, 22,5 мм для IO-Link 10–600 В AC/DC Повышенное и пониженное напряжение Гистерезис 0,1–300 В Время задержки пуска Время задержки срабатывания 1 переключающий контакт, винтовой зажим
Торговая марка изделияSIRIUS
Наименование изделияЦифровое регулируемое реле контроля напряжения
Наименование типа изделия3UG4
Функция изделияреле контроля напряжения
Исполнение дисплея напряжение развязки для категорииLCD
Перенапряжения III согласно МЭК 60664
При степени загрязнения 2 расчетное значение690 В
Степень загрязнения2
Тип напряжения
Для контроляAC/DC
Оперативного напряжения питанияПостоянный ток
Выдерживаемое импульсное напряжение расчетное значение макс. допустимое напряжение для безопасного6 кВ
Разъединения
Между цепями оперативного и вспомогательного тока690 В
Степень защиты IPIP20
Ударопрочность согласно МЭК 60068-2-27полуволна синусоиды 15г / 11 мсек
Вибропрочность согласно МЭК 60068-2-61 … 6 Гц: 15 мм, 6 … 500 Гц: 2 г
Механический срок службы (коммутационных циклов) типичный10 000 001
Коммутационная износостойкость при AC-15 при 230 В типичный100 000
Тепловой ток контактного коммутационного элемента макс.5 А
Справочный идентификатор согласно МЭК 81346- 2:2009K
Относительная воспроизводимость1 %
Директива RoHS (дата)05/01/2012
Функция изделия
Обнаружение мин. напряженияДа
Обнаружение макс. напряженияДа
Обнаружение макс. напряжения, 1 фазаДа
Обнаружение макс. напряжения, 3 фазаНет
Обнаружение макс. напряжения постоянного токаДа
Обнаружение мин. напряжения, 1 фазаДа
Обнаружение мин. напряжения, 3 фазыНет
Обнаружение мин. напряжения постоянного токаДа
Определение диапазона напряжения, 1 фазаДа
Определение диапазона напряжения, 3 фазаНет
Определение диапазона напряжения постоянного токаДа
Принцип рабочего/ замкнутого тока, регулируемыйДа
Внешний сбросДа
Автоматический сбросДа
Токе
Расчетное значение коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при24 В
Постоянном токе
Исходное значение0,75
Конечное значение1,25
Измеряемая частота сети500 ... 40 Гц
Измеряемое напряжение при переменном токе10 ... 600 В
Измеряемое напряжение при постоянном токе10 ... 600 В
Регулируемое время задержки срабатывания
При пуске0 ... 999,9 s
При превышении/ недостижении предельного значения0 ... 999,9 s
Точность цифрового индикатора+/-1 Digit
Относительная погрешность измерения под воздействием температуры0,1 %
Относительная точность измерений5 %
Протокол поддерживается протокол IO-LinkДа
Скорость передачи IO-LinkCOM2 (38,4 kBaud)
Время сквозного цикла между ведущим устройством и устройством IO-Link мин.10 мс
Тип источника питания по шлюзу IO-Link MasterДа
Объем данных
Адресной области входов при циклической передаче всего4 byte
Адресной области выходов при циклической передаче всего2 byte
Число размыкающих контактов с задержкой срабатывания0
Число замыкающих контактов с задержкой срабатывания0
Число переключающих контактов с задержкой срабатывания1
Частота коммутации с контактором 3RT2 макс.5 000 1/h
Число полюсов для главной цепи1
Допустимый ток длительной нагрузки полупроводникового выхода в режиме SIO200 мА
Рабочий ток при 17 В мин.10 мА
Ток длительной нагрузки плавкой вставки предохранителя DIAZED выходного реле4 А
Наведение кондуктивных помех
Вследствие импульса согласно МЭК 61000-4-42 кВ
Вследствие перенапряжения при замыкании на землю согласно МЭК 61000-4-52 кВ
Вследствие линейного перенапряжения согласно МЭК 61000-4-51 кВ
Наведение полевых помех согласно МЭК 61000-4-310 В/m
Тонкожильный с заделкой концов кабеля1x (0,5 ... 2,5 мм2), 2x (0,5 ... 1,5 мм2)
Для проводов американского калибра (AWG) однопроводной2x (20 ... 14)
Для проводов американского калибра (AWG) многопроводной2x (20 ... 14)
Поперечное сечение подключаемого провода
Однопроводной0,5 ... 4 мм²
Тонкожильный с заделкой концов кабеля номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого0,5 ... 2,5 мм²
Провода
Однопроводной20 ... 14
Многопроводной20 ... 14
Начальный пусковой крутящий момент при винтовом зажиме1,2 ... 0,8 Н·м
Монтажное положениелюбой
Вид крепленийкрепление с защелкой
Высота92 мм
Ширина22,5 мм
Глубина91 мм
Необходимое расстояние
При последовательном монтаже
Вперед0 мм
Назад0 мм
Вверх0 мм
Вниз0 мм
Вбок0 мм
До заземленных компонентов
Вперед0 мм
Назад0 мм
Вверх0 мм
Вбок0 мм
Вниз0 мм
До компонентов, находящихся под напряжением
Вперед0 мм
Назад0 мм
Вверх0 мм
Вбок0 мм
Высота над уровнем моря при высоте над уровнем моря макс.2 000 м
Окружающая температура
При эксплуатации-25 ... +60 °C
При хранении85 ... -40 °C
При транспортировке85 ... -40 °C
Артикул3UG4832-1AA40
Каталог IDCC-IC10
Код группыR711
Товарный код85364900
Вес Нетто (Кг)0,147 Кг
Вид продуктовКонтроль напряжения
ПроизводительSiemens
Ценовая Группа41H
Группа Продукта5885
Размер упаковки37,00 x 100,00 x 111,00
Единицы Измерения1 шт.
Описание ПродуктаЦифровое реле контроля Контроль напряжения, 22,5 мм для IO-Link 10–600 В AC/DC Повышенное и пониженное напряжение Гистерезис 0,1–300 В Время задержки пуска Время задержки срабатывания 1 переключающий контакт, винтовой зажим
Страна происхожденияЧехия
Количество в упаковке1
Заказной Номер (Артикл)3UG4832-1AA40
Единица Измерения УпаковкиMM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
