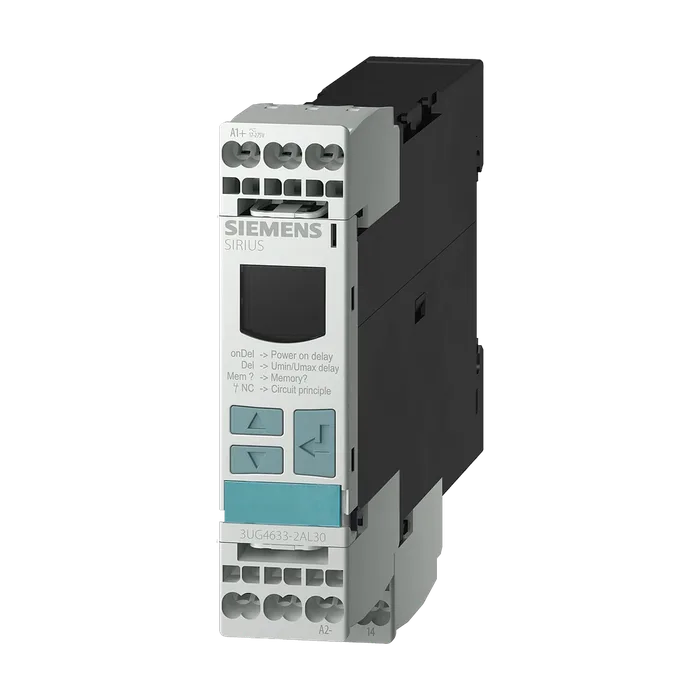

Реле контроля 3UG Siemens 3UG4633-2AL30
Доступен к заказу
Реле контроля 3UG Siemens 3UG4633-2AL30
Цифровое реле контроля Контроль напряжения, 22,5 мм 17–275 В AC/DC Превышение и недостижение самообеспечение Задержка импульсных помех 0,1–20 с Гистерезис 0,1–150 В 1 переключающий контакт, Пружинные клеммы Пружинные клеммы
8 297,28 ₽ С НДС
Код товара: 3UG46332AL30
Доступен к заказу
01
Описание
Цифровое реле контроля Контроль напряжения, 22,5 мм 17–275 В AC/DC Превышение и недостижение самообеспечение Задержка импульсных помех 0,1–20 с Гистерезис 0,1–150 В 1 переключающий контакт, Пружинные клеммы Пружинные клеммы
Торговая марка изделия SIRIUS
Наименование изделия Цифровое регулируемое реле контроля напряжения
Наименование типа изделия 3UG4
Функция изделия реле контроля напряжения
Исполнение дисплея напряжение развязки для категории LCD
Перенапряжения III согласно МЭК 60664
При степени загрязнения 3 расчетное значение 690 В
Тип напряжения
Для контроля AC/DC
Оперативного напряжения питания AC/DC
Выдерживаемое импульсное напряжение расчетное значение макс. допустимое напряжение для безопасного 4 кВ
Разъединения
Между двумя вспомогательными цепями 300 В
Между цепями оперативного и вспомогательного тока 300 В
Степень защиты IP IP20
Ударопрочность согласно МЭК 60068-2-27 полуволна синусоиды 15г / 11 мсек
Вибропрочность согласно МЭК 60068-2-6 1 … 6 Гц: 15 мм, 6 … 500 Гц: 2 г
Механический срок службы (коммутационных циклов) типичный 10 000 000
Коммутационная износостойкость при AC-15 при 230 В типичный 100 000
Справочный идентификатор согласно МЭК 81346- 2:2009 K
Относительная воспроизводимость 1 %
Директива RoHS (дата) 05/01/2012
Функция изделия
Обнаружение мин. напряжения Да
Обнаружение макс. напряжения Да
Обнаружение макс. напряжения, 1 фаза Да
Обнаружение макс. напряжения, 3 фаза Нет
Обнаружение макс. напряжения постоянного тока Да
Обнаружение мин. напряжения, 1 фаза Да
Обнаружение мин. напряжения, 3 фазы Нет
Обнаружение мин. напряжения постоянного тока Да
Определение диапазона напряжения, 1 фаза Да
Определение диапазона напряжения, 3 фаза Нет
Определение диапазона напряжения Да
Принцип рабочего/ замкнутого тока, регулируемый Да
Внешний сброс Да
Автоматический сброс Да
Токе
При 50 Гц расчетное значение 17 ... 275 В
При 60 Гц расчетное значение оперативное напряжение питания при постоянном 17 ... 275 В
Токе
Расчетное значение коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при 17 ... 275 В
Постоянном токе
Исходное значение 1
Конечное значение коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при 1
Переменном токе при 50 Гц
Исходное значение 1
Конечное значение коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при 1
Переменном токе при 60 Гц
Исходное значение 1
Конечное значение 1
Измеряемая частота сети 500 ... 40 Гц
Измеряемое напряжение при переменном токе 17 ... 275 В
Измеряемое напряжение при постоянном токе 17 ... 275 В
Регулируемое время задержки срабатывания
При пуске 0,1 ... 20 s
При превышении/ недостижении предельного значения 0,1 ... 20 s
Точность цифрового индикатора +/-1 Digit
Относительная погрешность измерения под воздействием температуры 0,1 %
Относительная точность измерений 5 %
Число размыкающих контактов с задержкой срабатывания 0
Число замыкающих контактов с задержкой срабатывания 0
Число переключающих контактов с задержкой срабатывания 1
Частота коммутации с контактором 3RT2 макс. 5 000 1/h
Число полюсов для главной цепи 1
Допустимый ток длительной нагрузки выходного реле при AC-15 при 400 В при 50/60 Гц допустимый ток длительной нагрузки выходного 3 А
Реле при DC-13
При 24 В 1 А
При 125 В 0,2 А
При 250 В 0,1 А
Рабочий ток при 17 В мин. 5 мА
Ток длительной нагрузки плавкой вставки предохранителя DIAZED выходного реле 4 А
Наведение кондуктивных помех
Вследствие импульса согласно МЭК 61000-4-4 2 кВ
Вследствие перенапряжения при замыкании на землю согласно МЭК 61000-4-5 2 кВ
Вследствие линейного перенапряжения согласно МЭК 61000-4-5 1 кВ
Наведение полевых помех согласно МЭК 61000-4-3 10 В/m
Электростатический разряд согласно МЭК 61000-4- 2 контактный разряд 6 кВ / воздушный разряд 8 кВ
Исполнение гальванической развязки Безопасное разделение
Гальваническая развязка
Между входом и выходом Да
Между выходами Да
Между источником питания и прочими цепями Нет
Компонент изделия съемная клемма для цепи вспомогательного и оперативного тока Да
Исполнение разъема питания пружинный зажим
Вид подключаемых сечений проводов
Однопроводной 2x (0,25 ... 1,5 мм²)
Тонкожильный с заделкой концов кабеля 2x (0,25 ... 1,5 мм²)
Тонкожильный без заделки концов кабеля 2x (0,25 ... 1,5 мм²)
Для проводов американского калибра (AWG) однопроводной 2x (24 ... 16)
Для проводов американского калибра (AWG) многопроводной 2x (24 ... 16)
Поперечное сечение подключаемого провода
Однопроводной 0,25 ... 1,5 мм²
Тонкожильный с заделкой концов кабеля 0,25 ... 1,5 мм²
Тонкожильный без заделки концов кабеля номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого 0,25 ... 1,5 мм²
Провода
Однопроводной 24 ... 16
Многопроводной 24 ... 16
Монтажное положение любой
Вид креплений крепление с защелкой
Высота 94 мм
Ширина 22,5 мм
Глубина 91 мм
Необходимое расстояние
При последовательном монтаже
Вперед 0 мм
Назад 0 мм
Вверх 0 мм
Вниз 0 мм
Вбок 0 мм
До заземленных компонентов
Вперед 0 мм
Назад 0 мм
Вверх 0 мм
Вбок 0 мм
Вниз 0 мм
До компонентов, находящихся под напряжением
Вперед 0 мм
Назад 0 мм
Вверх 0 мм
Вбок 0 мм
Высота над уровнем моря при высоте над уровнем моря макс. 2 000 м
Окружающая температура
При эксплуатации -25 ... +60 °C
При хранении 85 ... -40 °C
При транспортировке 85 ... -40 °C
Артикул 3UG4633-2AL30
Каталог ID CC-IC10
Код группы R711
Товарный код 85364900
Вес Нетто (Кг) 0,131 Кг
Вид продуктов Контроль трехфазного напряжения
Производитель Siemens
Ценовая Группа 41H
Группа Продукта 5885
Размер упаковки 29,00 x 99,00 x 107,00
Единицы Измерения 1 шт.
Описание Продукта ЭЛЕКТРОННОЕ РЕЛЕ КОНТРОЛЯ НАПРЯЖЕНИЯ, 22.5 MM ОТ 17 ДО 275 V AC/DC OVER- И UNDERSHOOT INTERNAL POWER SUPPLY DC AND AC 50 ДО 60 ГЦ SPURIOUS PEAK LAG 0.1 ДО 20 S ГИСТЕРЕЗИС 0.1 ДО 150 V 1 ПЕРЕКИДНОЙ КОНТАКТWITH ИЛИ WITHOUT ERROR MEMORY SPRING-LOADED TECHNOLOGY
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 3UG4633-2AL30
Единица Измерения Упаковки MM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 2 дня
