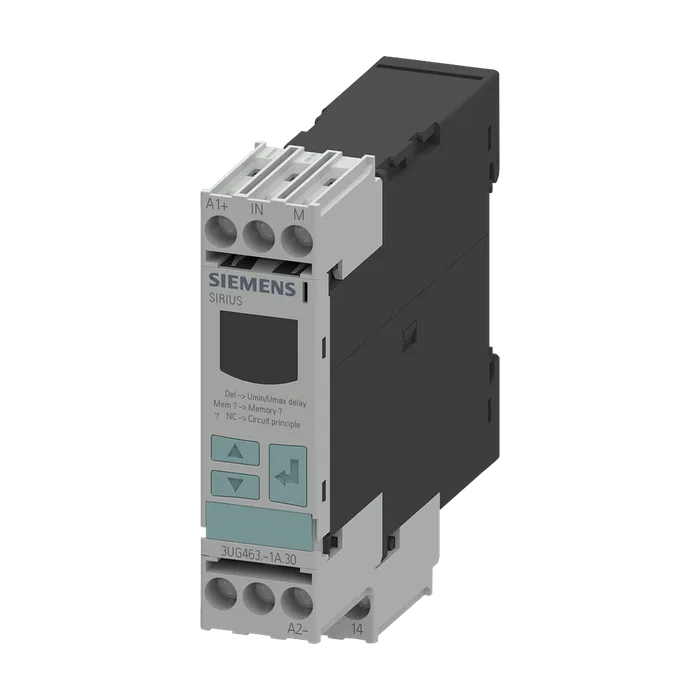

Цифровое реле контроля Контроль напряжения, 22,5 мм от 10 до 600 В AC/DC Превышение и недостижение 24–240 В AC/DC DC и AC, 50–60 Гц Задержка импульсных помех 0,1–20 с Гистерезис 0,1–300 В 1 переключающий контакт, контроль рампы торможения (с датчиком или без него) Винтовой зажим Продукт-преемник для 3UG3532-1AL20, 3UG3532-1AG20
8 297,28 ₽С НДС
Код товара: 3UG46321AW30
Доступен к заказу
01
Описание
Цифровое реле контроля Контроль напряжения, 22,5 мм от 10 до 600 В AC/DC Превышение и недостижение 24–240 В AC/DC DC и AC, 50–60 Гц Задержка импульсных помех 0,1–20 с Гистерезис 0,1–300 В 1 переключающий контакт, контроль рампы торможения (с датчиком или без него) Винтовой зажим Продукт-преемник для 3UG3532-1AL20, 3UG3532-1AG20
Торговая марка изделияSIRIUS
Наименование изделияЦифровое регулируемое реле контроля напряжения
Наименование типа изделия3UG4
Функция изделияреле контроля напряжения
Исполнение дисплея напряжение развязки для категорииLCD
Перенапряжения III согласно МЭК 60664
При степени загрязнения 3 расчетное значение690 В
Тип напряжения
Для контроляAC/DC
Оперативного напряжения питанияAC/DC
Выдерживаемое импульсное напряжение расчетное значение макс. допустимое напряжение для безопасного4 кВ
Разъединения
Между двумя вспомогательными цепями300 В
Между цепями оперативного и вспомогательного тока300 В
Степень защиты IPIP20
Ударопрочность согласно МЭК 60068-2-27полуволна синусоиды 15г / 11 мсек
Вибропрочность согласно МЭК 60068-2-61 … 6 Гц: 15 мм, 6 … 500 Гц: 2 г
Механический срок службы (коммутационных циклов) типичный10 000 000
Коммутационная износостойкость при AC-15 при 230 В типичный100 000
Тепловой ток контактного коммутационного элемента макс.5 А
Справочный идентификатор согласно МЭК 81346- 2:2009K
Относительная воспроизводимость1 %
Директива RoHS (дата)05/01/2012
Функция изделия
Обнаружение мин. напряженияДа
Обнаружение макс. напряженияДа
Обнаружение макс. напряжения, 1 фазаДа
Обнаружение макс. напряжения, 3 фазаНет
Обнаружение макс. напряжения постоянного токаДа
Обнаружение мин. напряжения, 1 фазаДа
Обнаружение мин. напряжения, 3 фазыНет
Обнаружение мин. напряжения постоянного токаДа
Определение диапазона напряжения, 1 фазаДа
Определение диапазона напряжения, 3 фазаНет
Определение диапазона напряжения постоянного токаДа
Принцип рабочего/ замкнутого тока, регулируемыйДа
Внешний сбросДа
Автоматический сбросДа
Токе
При 50 Гц расчетное значение24 ... 240 В
При 60 Гц расчетное значение оперативное напряжение питания при постоянном24 ... 240 В
Токе
Расчетное значение коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при24 ... 240 В
Постоянном токе
Исходное значение0,85
Конечное значение коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при1,1
Переменном токе при 50 Гц
Исходное значение0,85
Конечное значение коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при1,1
Переменном токе при 60 Гц
Исходное значение0,85
Конечное значение1,1
Измеряемая частота сети40 ... 500 Гц
Измеряемое напряжение при переменном токе10 ... 600 В
Измеряемое напряжение при постоянном токе10 ... 600 В
Регулируемое время задержки срабатывания
При превышении/ недостижении предельного значения0,1 ... 20 s
Точность цифрового индикатора+/-1 Digit
Относительная погрешность измерения под воздействием температуры0,1 %
Относительная точность измерений5 %
Число размыкающих контактов с задержкой срабатывания0
Число замыкающих контактов с задержкой срабатывания0
Число переключающих контактов с задержкой срабатывания1
Частота коммутации с контактором 3RT2 макс.5 000 1/h
Число полюсов для главной цепи1
Допустимый ток длительной нагрузки выходного реле при AC-15 при 400 В при 50/60 Гц допустимый ток длительной нагрузки выходного3 А
Реле при DC-13
При 24 В1 А
При 125 В0,2 А
При 250 В0,1 А
Рабочий ток при 17 В мин.5 мА
Ток длительной нагрузки плавкой вставки предохранителя DIAZED выходного реле4 А
Наведение кондуктивных помех
Вследствие импульса согласно МЭК 61000-4-42 кВ
Вследствие перенапряжения при замыкании на2 кВ
Вследствие линейного перенапряжения согласно МЭК 61000-4-51 кВ
Наведение полевых помех согласно МЭК 61000-4-310 В/m
Тонкожильный с заделкой концов кабеля1x (0,5 ... 2,5 мм2), 2x (0,5 ... 1,5 мм2)
Для проводов американского калибра (AWG) однопроводной2x (20 ... 14)
Для проводов американского калибра (AWG) многопроводной2x (20 ... 14)
Поперечное сечение подключаемого провода
Однопроводной0,5 ... 4 мм²
Тонкожильный с заделкой концов кабеля номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого0,5 ... 2,5 мм²
Провода
Однопроводной20 ... 14
Многопроводной20 ... 14
Начальный пусковой крутящий момент при винтовом зажиме1,2 ... 0,8 Н·м
Монтажное положениелюбой
Вид крепленийкрепление с защелкой
Высота92 мм
Ширина22,5 мм
Глубина91 мм
Необходимое расстояние
При последовательном монтаже
Вперед0 мм
Назад0 мм
Вверх0 мм
Вниз0 мм
Вбок0 мм
До заземленных компонентов
Вперед0 мм
Назад0 мм
Вверх0 мм
Вбок0 мм
Вниз0 мм
До компонентов, находящихся под напряжением
Вперед0 мм
Назад0 мм
Вверх0 мм
Вбок0 мм
Высота над уровнем моря при высоте над уровнем моря макс.2 000 м
Окружающая температура
При эксплуатации-25 ... +60 °C
При хранении-40 ... +85 °C
При транспортировке-40 ... +85 °C
Артикул3UG4632-1AW30
Каталог IDCC-IC10
Код группыR711
Товарный код85364900
Вес Нетто (Кг)0,143 Кг
Вид продуктовКонтроль трехфазного напряжения
ПроизводительSiemens
Ценовая Группа41H
Группа Продукта5885
Размер упаковки29,00 x 99,00 x 107,00
Единицы Измерения1 шт.
Описание ПродуктаЭЛЕКТРОННОЕ РЕЛЕ КОНТРОЛЯ НАПРЯЖЕНИЯ, 22.5 MM ОТ 1 ДО 600 V AC/DC ПРЕВЫШЕНИЕ И ПОНИЖЕНИЕ 24 ДО 240 V AC/DC DC И AC 50 ДО 60 ГЦ SPIKE DELAY 0 ДО 20 S ГИСТЕРЕЗИС 0.1 ДО 300 V 1 ПЕРЕКИДНОЙ КОНТАКТC ИЛИ БЕЗ ЛОГА ОШИБОК, ВИНТОВЫЕ КЛЕММЫ FOLLOW-ON PRODUCT FOR 3UG3532-1AL20, 3UG3532-1AG20
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)3UG4632-1AW30
Единица Измерения УпаковкиMM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
