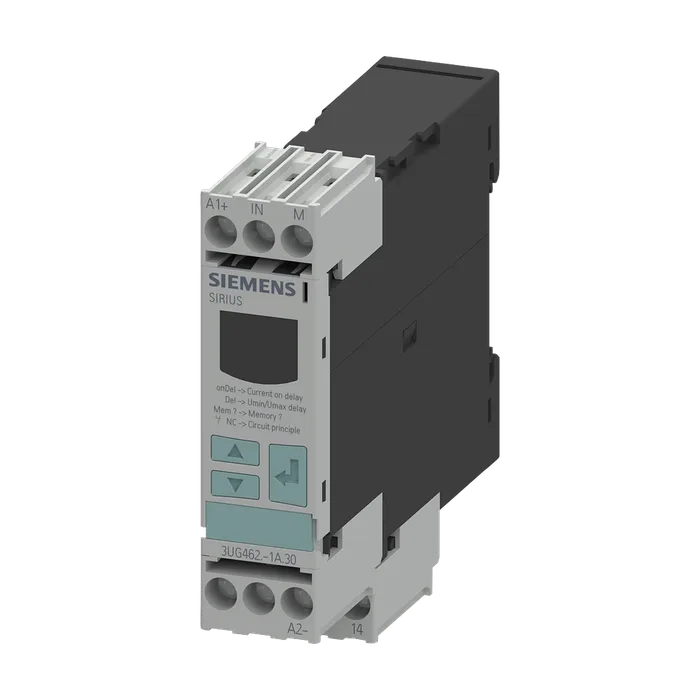

Цифровое реле контроля Контроль тока, 22,5 мм от 0,05–10 A AC/DC Превышение и недостижение 24–240 В AC/DC DC и AC, 50–60 Гц Задержка пуска и задержка импульсных помех 0,1–20 с Гистерезис 0,01–5 A 1 переключающий контакт, контроль рампы торможения (с датчиком или без него) Винтовой зажим Продукт-преемник для 3UG3522-1AL20, 3UG3522-1AG20 и 3UG3522-1AC48-0AA1
8 297,28 ₽С НДС
Код товара: 3UG46221AW30
Доступен к заказу
01
Описание
Цифровое реле контроля Контроль тока, 22,5 мм от 0,05–10 A AC/DC Превышение и недостижение 24–240 В AC/DC DC и AC, 50–60 Гц Задержка пуска и задержка импульсных помех 0,1–20 с Гистерезис 0,01–5 A 1 переключающий контакт, контроль рампы торможения (с датчиком или без него) Винтовой зажим Продукт-преемник для 3UG3522-1AL20, 3UG3522-1AG20 и 3UG3522-1AC48-0AA1
Торговая марка изделияSIRIUS
Наименование изделияЦифровое регулируемое реле контроля тока
Наименование типа изделия3UG4
Функция изделияреле контроля тока
Исполнение дисплея напряжение развязки для категорииLCD
Перенапряжения III согласно МЭК 60664
При степени загрязнения 3 расчетное значение690 В
Степень загрязнения3
Выдерживаемое импульсное напряжение расчетное значение макс. допустимое напряжение для безопасного4 кВ
Разъединения
Между двумя вспомогательными цепями300 В
Между цепями оперативного и вспомогательного тока300 В
Степень защиты IPIP20
Ударопрочность согласно МЭК 60068-2-27полуволна синусоиды 15г / 11 мсек
Вибропрочность согласно МЭК 60068-2-61 … 6 Гц: 15 мм, 6 … 500 Гц: 2 г
Механический срок службы (коммутационных циклов) типичный10 000 000
Коммутационная износостойкость при AC-15 при 230 В типичный100 000
Тепловой ток контактного коммутационного элемента макс.5 А
Справочный идентификатор согласно МЭК 81346- 2:2009K
Относительная воспроизводимость1 %
Директива RoHS (дата)05/01/2012
Функция изделия
Обнаружение макс. тока, 1 фазаДа
Обнаружение макс. тока, 3 фазыНет
Обнаружение мин. тока 1, фазаДа
Обнаружение мин. тока 3, фазаНет
Обнаружение макс. постоянного токаДа
Обнаружение мин. постоянного токаДа
Определение диапазона постоянного токаДа
Определение диапазона напряжения, 1 фазаНет
Определение диапазона напряжения, 3 фазаНет
Принцип рабочего/ замкнутого тока, регулируемыйДа
Внешний сбросДа
Автоматический сбросДа
Тип напряжения напряжения питанияперем./пост. ток
Напряжение питания 1 при переменном токе
При 50 Гц20,4 ... 264 В
При 60 Гц20,4 ... 264 В
Напряжение питания 1 при постоянном токе20,4 ... 264 В
Вид тока для контроляAC/DC
Измеряемый ток0,05 ... 15 А
Измеряемая частота сети40 ... 500 Гц
Регулируемый порог срабатывания по току
Регулируемое время задержки срабатывания
При пуске0,1 ... 20 s
При превышении/ недостижении предельного значения0,1 ... 20 s
Регулируемый гистерезис переключения для измеряемого значения тока10 ... 5 000 мА
Время автономной работы при отказе сети мин.10 мс
Точность цифрового индикатора+/-1 Digit
Относительная погрешность измерения под воздействием температуры5 %
Внутреннее сопротивление измерительного контура5 mΩ
Относительная точность измерений5 %
Дрейф температуры на °C0,1 %/°C
Число размыкающих контактов с задержкой срабатывания0
Число замыкающих контактов с задержкой срабатывания0
Число переключающих контактов с задержкой срабатывания1
Частота коммутации с контактором 3RT2 макс.5 000 1/h
Число полюсов для главной цепи1
Рабочее напряжение расчетное значение допустимый ток длительной нагрузки выходного24 ... 240 В
Реле при AC-15
При 250 В при 50/60 Гц3 А
При 400 В при 50/60 Гц допустимый ток длительной нагрузки выходного3 А
Реле при DC-13
При 24 В1 А
При 125 В0,2 А
При 250 В0,1 А
Рабочий ток при 17 В мин.0,005 А
Ток длительной нагрузки плавкой вставки предохранителя DIAZED выходного реле4 А
Наведение кондуктивных помех
Вследствие импульса согласно МЭК 61000-4-42 кВ
Вследствие перенапряжения при замыкании на землю согласно МЭК 61000-4-52 кВ
Вследствие линейного перенапряжения согласно МЭК 61000-4-51 кВ
Наведение полевых помех согласно МЭК 61000-4-310 В/m
Тонкожильный с заделкой концов кабеля1x (0,5 ... 2,5 мм²), 2x (0,5 ... 1,5 мм²)
Для проводов американского калибра (AWG) однопроводной2x (20 ... 14)
Для проводов американского калибра (AWG) многопроводной2x (20 ... 14)
Поперечное сечение подключаемого провода
Однопроводной0,5 ... 4 мм²
Тонкожильный с заделкой концов кабеля номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого0,5 ... 2,5 мм²
Провода
Однопроводной20 ... 14
Многопроводной20 ... 14
Начальный пусковой крутящий момент при винтовом зажиме0,8 ... 1,2 Н·м
Монтажное положениелюбой
Вид крепленийкрепление с защелкой
Высота92 мм
Ширина22,5 мм
Глубина91 мм
Необходимое расстояние
При последовательном монтаже
Вперед0 мм
Назад0 мм
Вверх0 мм
Вниз0 мм
Вбок0 мм
До заземленных компонентов
Вперед0 мм
Назад0 мм
Вверх0 мм
Вбок0 мм
Вниз0 мм
До компонентов, находящихся под напряжением
Вперед0 мм
Назад0 мм
Вверх0 мм
Вниз0 мм
Вбок0 мм
Высота над уровнем моря при высоте над уровнем моря макс.2 000 м
Окружающая температура
При эксплуатации-25 ... +60 °C
При хранении-40 ... +85 °C
При транспортировке-40 ... +85 °C
Артикул3UG4622-1AW30
Каталог IDCC-IC10
Код группыR711
Товарный код85364900
Вес Нетто (Кг)0,150 Кг
Вид продуктовКонтроль однофазного тока
ПроизводительSiemens
Ценовая Группа41H
Группа Продукта5885
Размер упаковки29,00 x 99,00 x 107,00
Единицы Измерения1 шт.
Описание ПродуктаЭЛЕКТРОННОЕ РЕЛЕ КОНТРОЛЯ ТОКА, 22.5 MM, 0,05..10 A AC/DC, ПРЕ ВЫШ. И ПОНИЖЕНИЕ. УПРАВЛ. НАПР. 24..240 V AC/DC, AC 50..60 ГЦ, ЗАДЕРЖКА 0,1 ДО 20 S, ГИСТЕРЕЗИС 0,01.. 5 A, 1 ПЕРЕКИДНОЙ КОНТАКТ C ИЛИ БЕЗ ЛОГА, ВИНТ. ПРИСОЕД., ЗАМЕНА ДЛЯ 3UG3522-1AL20, 3UG3522-1AG20 , 3UG3522-1AC48-0AA1
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)3UG4622-1AW30
Единица Измерения УпаковкиMM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
