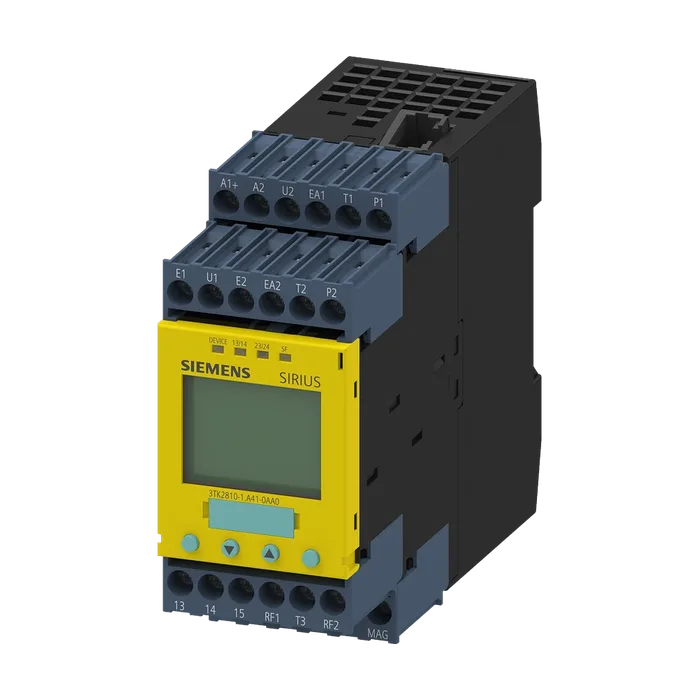

Реле безопасности Siemens 3TK2810-1KA41-0AA0
Доступен к заказу
Реле безопасности Siemens 3TK2810-1KA41-0AA0
Предохранительное устройство SIRIUS безопасно-ориентир. Устройство контроля скорости вращения 110–240 В AC/DC, 45 мм Винтовой зажим FK без задержки: 2 НО FK с задержкой: 0 MK: 2 электр. Версия NAMUR Автозапуск/ручной запуск Главное устройство макс. доступн. PL согласно EN 13849-1: e макс. доступн. SIL согласно МЭК 61508: 3
77 223,89 ₽ С НДС
Код товара: 3TK28101KA410AA0
Доступен к заказу
01
Описание
Предохранительное устройство SIRIUS безопасно-ориентир. Устройство контроля скорости вращения 110–240 В AC/DC, 45 мм Винтовой зажим FK без задержки: 2 НО FK с задержкой: 0 MK: 2 электр. Версия NAMUR Автозапуск/ручной запуск Главное устройство макс. доступн. PL согласно EN 13849-1: e макс. доступн. SIL согласно МЭК 61508: 3
Торговая марка изделия SIRIUS
Наименование изделия Реле скорости вращения
Исполнение изделия Контроль останова и числа оборотов
Степень защиты IP корпуса IP20
Защита от прикосновения к токоведущим частям с защитой пальцев рук
Напряжение развязки расчетное значение 300 В
Окружающая температура
При хранении -20 ... +70 °C
При эксплуатации 0 ... 60 °C
Давление воздуха согласно SN 31205 90 ... 106 кПа
Относительная атмосферная влажность при эксплуатации 10 ... 95 %
Высота над уровнем моря при высоте над уровнем моря макс. 2 000 м
Вибропрочность согласно МЭК 60068-2-6 10 … 55 Гц: 0,35 мм
Ударопрочность 8g / 10 мсек
Выдерживаемое импульсное напряжение расчетное значение 4 000 В
Излучение электромагнитных помех EN 60947-5-1
Электромагнитная обстановка на объекте Данное изделие не подходит для окружения класса A. При бытовом использовании это устройство может вызывать нежелательные радиопомехи. В таком случае пользователь обязан принять необходимые меры.
Справочный идентификатор согласно DIN 40719 дополнением согласно МЭК 204-2 согласно МЭК 750 с KT
Справочный идентификатор согласно DIN EN 61346-2 F
Число входов датчиков
2-канальный 3
1- или 2-канальный 0
Исполнение каскадирования нет
Исполнение безопасного монтажа электропроводки входов одно- и двухканальный
Характеристика изделия с защитой от перекрестного замыкания Да
Уровень полноты безопасности (SIL)
Согласно МЭК 61508 3
Согласно МЭК 62061 3
Для размыкающих цепей с задержкой срабатывания согласно МЭК 61508 SIL3
Предел действия SIL (подсистема) согласно EN 62061 3
Уровень эффективности защиты (PL)
Согласно ISO 13849-1 e
Для размыкающих цепей с задержкой срабатывания согласно EN ISO 13849-1 e
Категория согласно EN ISO 13849-1 4
Отказоустойчивость аппаратных средств (HFT) согласно МЭК 61508 1
Тип защитного устройства согласно МЭК 61508-2 тип B
PFHD при высокой приоритетности запроса согласно EN 62061 3,4E-9 1/h
Значение Т1 для интервала между контрольными испытаниями или сроком службы согласно МЭК 61508 число выходов как контактный коммутационный 20 a
Элемент
Как размыкающий контакт
Для функции сигнализации с мгновенным срабатыванием 0
Для функции сигнализации с задержкой срабатывания 0
Противоаварийный с мгновенным срабатыванием 0
Противоаварийный с задержкой срабатывания 0
Как замыкающий контакт
Для функции сигнализации с мгновенным срабатыванием 0
Для функции сигнализации с задержкой срабатывания 0
Противоаварийный с мгновенным срабатыванием 1
Противоаварийный с задержкой срабатывания число выходов как бесконтактный 1
Полупроводниковый коммутационный элемент
Противоаварийный
С задержкой срабатывания 0
С мгновенным срабатыванием 0
Для функции сигнализации
С задержкой срабатывания 1
С мгновенным срабатыванием 1
Категория останова согласно DIN EN 60204-1 0
Исполнение входа
Каскадный вход/ оперативная коммутация Нет
Вход обратной связи Да
Пусковой вход Да
Обработка сигналов датчиков две сигнальные трассы с соответственно инвертированными сигналами
Тип уровня сигнала датчика TTL, HTL или sin/cos (Ua = 1Vss) по выбору
Способ подключения датчика высокоомный
Точность измерения +-2 %
Гистерезис переключения 6,25 %
Тип напряжения питания датчиков NAMUR DC
Напряжение питания датчиков NAMUR порог переключения входного тока на входе 8,2 V; обеспечивается устройством
Датчиков NAMUR
При сигнале <0> 1,6 мА
При сигнале <1> порог переключения входного тока на входе 1,8 мА
Датчиков NAMUR
При обрыве провода макс. 0,15 мА
При коротком замыкании мин. 6 мА
Длительность импульса датчиков NAMUR мин. 75 μs
Интервал между импульсами датчиков NAMUR мин. 75 μs
Диапазон регулирования частоты сигнала датчиков NAMUR 1 Hz ... 2 кГц
Коммутационная способность по току
Полупроводниковых выходов
Для функции сигнализации при DC-13 при 24 В ● замыкающих контактов релейных выходов 0,02 А
При DC-13
При 24 В ● замыкающих контактов релейных выходов 2 А
При AC-15
При 24 В 3 А
При 230 В ● размыкающих контактов релейных выходов 3 А
При AC-15
При 24 В 3 А
При 115 В 3 А
При 230 В 2 А
Тепловой ток контактного коммутационного элемента макс. 5 А
Коммутационная износостойкость типичный 100 000
Механический срок службы (коммутационных циклов) типичный 50 000 000
Исполнение плавкой вставки предохранителя для защиты замыкающих контактов релейных выходов от коротких замыканий требуется gL/gG: 4 А
Тип напряжения оперативного напряжения питания AC/DC
Частота оперативного напряжения питания
1 расчетное значение 50 Гц
2 расчетное значение 60 Гц
Оперативное напряжение питания 1
При постоянном токе оперативное напряжение питания 1 при 110 ... 240 В
Переменном токе
При 50 Гц 110 ... 240 В
При 60 Гц коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение 110 ... 240 В
Электромагнитной катушки
При переменном токе
При 50 Гц 0,8 ... 1,1
При 60 Гц 0,8 ... 1,1
При постоянном токе 0,8 ... 1,1
Монтажное положение любой
Вид креплений Винтовое и защёлкивающееся крепление
Ширина 45 мм
Высота 105,9 мм
Глубина 124,3 мм
Исполнение разъема питания винтовой зажим
Вид подключаемых сечений проводов
Однопроводной 0,5 ... 4 мм²
Тонкожильный
С заделкой концов кабеля вид подключаемых сечений проводов для 1x (0,5 ... 2,5 мм²), 2x (0,5 ... 1,5 мм²)
Проводов американского калибра (AWG)
Однопроводной 2x (20 ... 14)
Многопроводной 2x (20 ... 14)
Функция изделия
Контроль световых барьеров Нет
Контроль остановов Да
Контроль защитной двери Да
Автоматический пуск Да
Контроль "размыкающий контакт - замыкающий контакт" посредством электромагнитного реле Нет
Контроль частоты вращения Да
Лазерный сканер безопасности Нет
Контролируемый пуск Да
Контроль защитных фоторелейных завес Нет
Контроль "размыкающий контакт - размыкающий контакт" посредством электромагнитного реле Нет
Функция аварийного отключения Да
Контроль контактных ковриков Нет
Пригодность к взаимодействию устройство управления прессом Нет
Пригодность к использованию
Контроль беспотенциальных датчиков Да
Контроль потенциальных датчиков Нет
Защитный выключатель Да
Контроль позиционных выключателей Да
Контроль цепей аварийного отключения Нет
Контроль клапанов Нет
Контроль тактильных датчиков Нет
Контроль магнитных выключателей Нет
Противоаварийные электрические цепи Да
Сертификат соответствия EN ISO 13849, EN 62061, IEC 61508
Допуск TÜV Да
Допуск UL Да
Допуск BG BIA Test Certificates other Railway Нет Declaration of Conformity
Артикул 3TK2810-1KA41-0AA0
Каталог ID CC-IC10
Код группы R711
Товарный код 85364900
Вес Нетто (Кг) 0,439 Кг
Вид продуктов Со специальными функциями
Производитель Siemens
Ценовая Группа 41L
Группа Продукта 5837
Размер упаковки 113,00 x 131,00 x 57,00
Единицы Измерения 1 шт.
Описание Продукта Предохранительное устройство SIRIUS безопасно-ориентир. Устройство контроля скорости вращения 110–240 В AC/DC, 45 мм Винтовой зажим FK без задержки: 2 НО FK с задержкой: 0 MK: 2 электр. Версия NAMUR Автозапуск/ручной запуск Главное устройство макс. доступн. PL согласно EN 13849-1: e макс. доступн. SIL согласно МЭК 61508: 3
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 3TK2810-1KA41-0AA0
Единица Измерения Упаковки MM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 90 дней
