Реле безопасности Siemens 3SK2941-2AA10
Доступен к заказу
Реле безопасности Siemens 3SK2941-2AA10

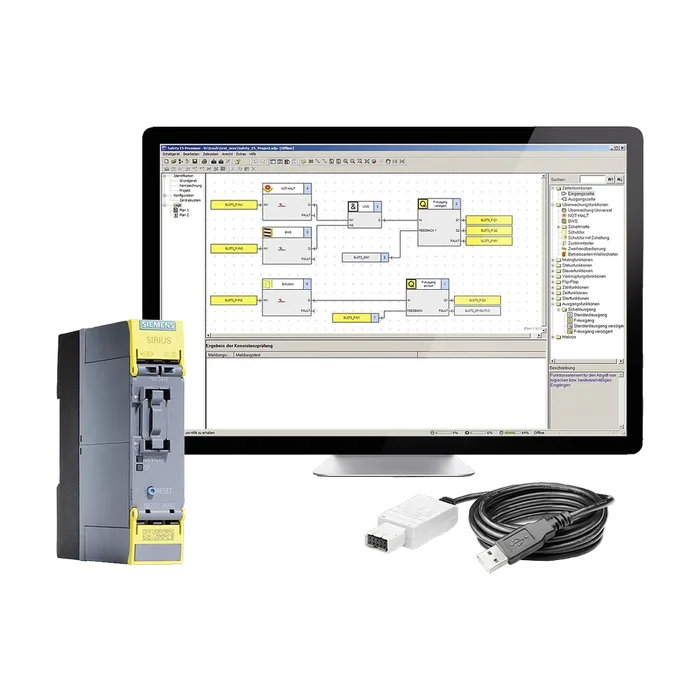

Стартовый комплект для прибора для защитного отключения 3SK2, содержимое: базовое устройство 3SK2 22,5 мм, (3SK2112-2AA10), ПО SIRIUS Safety ES версии 1.0 Standard, USB-кабель для компьютера
По запросу
Код товара: 3SK29412AA10
Доступен к заказу
01
Описание
Стартовый комплект для прибора для защитного отключения 3SK2, содержимое: базовое устройство 3SK2 22,5 мм, (3SK2112-2AA10), ПО SIRIUS Safety ES версии 1.0 Standard, USB-кабель для компьютера
Торговая марка изделия SIRIUS
Категория изделия Защитный выключатель
Исполнение изделия включает в себя базовое устройство 3SK2112-2AA10, SIRIUS Safety ES Standard и USB-PC-кабель 3UF7941-0AA00-0
Пригодность к использованию при контроле оптоэлектронных защитных устройств согласно МЭК 61496-1 Да
Пригодность к использованию
Контроль беспотенциальных датчиков Да
Контроль потенциальных датчиков Да
Контроль позиционных выключателей Да
Контроль цепей аварийного отключения Да
Контроль клапанов Да
Контроль оптоэлектронных защитных устройств Да
Контроль магнитных выключателей Да
Контроль бесконтактных выключателей Да
Противоаварийные электрические цепи Да
Функция изделия
Функция аварийного останова Да
Контроль защитной двери Да
Контроль защитной дверцы с сувальдой Да
Подавление, 2 датчика параллельно Да
Подавление, 4 датчика параллельно Да
Подавление, 4 датчика последовательно Да
Параметризуемый контроль Да
Анализ: электрочувствительное защитное оборудование Да
Анализ: переключатель Да
Контроль контактных ковриков Да
Анализ: двуручный пульт управления Да
Анализ: разрешающий выключатель Да
Контролируемый пуск Да
Двуручное переключение согласно EN 574 Да
Конфигурационное программное обеспечение требуется Да; начиная с Safety ES V1.0
Число функциональных модулей типичный 50
Напряжение развязки расчетное значение 50 В
Степень загрязнения 3
Выдерживаемое импульсное напряжение расчетное значение 800 В
Степень защиты IP IP20
Корпуса IP20
Для соединительной клеммы IP20
Ударопрочность 15г / 11 мсек
Вибропрочность согласно МЭК 60068-2-6 5 ... 500 Hz: 0,75 мм
Частота коммутации макс. 2 000 1/h
Справочный идентификатор согласно МЭК 81346- 2:2009 F
Директива RoHS (дата) 07/01/2006
Функция изделия пригоден для питания AS-i 24 В Нет
Функция изделия диагностика с ведомым устройством CTT2 Нет
Протокол поддерживается протокол ASIsafe (Safety at work) Нет
Высота над уровнем моря при высоте над уровнем 4 000 m; показатели дерейтинга указаны в памятке изделия
Моря макс. 109792701
Окружающая температура
При эксплуатации -25 ... +60 °C
При хранении -40 ... +80 °C
При транспортировке -40 ... +80 °C
Относительная атмосферная влажность при эксплуатации 10 ... 95 %
Давление воздуха согласно SN 31205 90 ... 106 кПа
Излучение электромагнитных помех согласно МЭК 60947-1 класс A
Наведение кондуктивных помех
Вследствие импульса согласно МЭК 61000-4-4 2 кВ (порты питания) / 1 кВ (сигнальные порты)
Наведение полевых помех согласно МЭК 61000-4-3 10 В/m
Электростатический разряд согласно МЭК 61000-4- 2 4 кВ контактный разряд / 8 кВ воздушный разряд
Уровень полноты безопасности (SIL)
Согласно МЭК 62061 3
Согласно МЭК 61508 3
Предел действия SIL (подсистема) согласно EN 62061 3
Уровень эффективности защиты (PL) согласно ISO 13849-1 e
Категория согласно EN ISO 13849-1 4
Категория останова согласно DIN EN 60204-1 0 / 1
Интервал диагностического тестирования с помощью внутренней функции тестирования макс. 1 000 s
PFHD при высокой приоритетности запроса согласно EN 62061 1E-8 1/h
PFDavg при низкой приоритетности запроса согласно МЭК 61508 1,5E-5
Отказоустойчивость аппаратных средств (HFT) согласно МЭК 61508 1
Защита от прикосновения к токоведущим частям с защитой пальцев рук
Функция изделия
Параметризуемые входы Да
Параметризуемые выходы Да
На цифровых выходах защита от коротких замыканий Да
Число входов
Противоаварийный 10
Не противоаварийный 0
Время задержки входного сигнала 0 ... 150 мс
Тип цифровых входов согласно МЭК 60947-1 Тип 1
Время обнаружения входного сигнала на цифровом входе макс. 60 мс
Время задержки входного сигнала на цифровом входе макс. 150 мс
Входное напряжение на цифровом входе
При постоянном токе расчетное значение 24 В
При сигнале <0> при постоянном токе -3 ... +5 В
При сигнале <1> при постоянном токе 15 ... 30
Входной ток на цифровом входе
При сигнале <1> типичный 2,6 мА
Число выходов
Противоаварийный 2-канальный 2
Для тестирования контактных датчиков число выходов как контактный коммутационный 2
Элемент противоаварийный
1-канальный 0
2-канальный число выходов как бесконтактный 0
Полупроводниковый коммутационный элемент
Противоаварийный 2-канальный 2
Не противоаварийный 1
Исполнение бесконтактного коммутационного элемента противоаварийный Положительный выходной сигнал
Время повторной готовности безопасных выходов 0 мс
Время обратного считывания макс. 400 мс
Время контроля включением 3 мс
Время гашения общих драйверов 3 мс
Коммутационная способность по току полупроводниковых выходов при DC-13 при 24 В 4 А
Остаточный ток
Макс. 0,1 мА
На цифровом выходе при сигнале <0> макс. 0,1 мА
Суммарный ток макс. 6,5 А
Длина кабеля сигнального кабеля
На входы
Экранированный макс. 1 000 м
Неэкранированный макс. 600 м
На выходы
Экранированный макс. 1 000 м
Неэкранированный макс. 600 м
Протокол опциональный поддерживается
Протокол PROFIBUS DP Да; при использовании модуля интерфейса протокола DP; 64 бит циклических данных
Протокол PROFINET IO Да; при использовании интерфейсного модуля PN; 64 бит циклических данных
Протокол поддерживается протокол интерфейса AS Нет
Тип напряжения пост. ток
Оперативное напряжение питания расчетное значение 24 В
Пик тока включения
При 24 В 10 А
Длительность пика тока включения
При 24 В 1 мс
Рабочая мощность расчетное значение 2,5 Вт
Монтажное положение любой
Вид креплений Быстрое крепление на монтажной шине или винтовое соединение через дополнительный вставной клапан
Высота 100 мм
Ширина 22,5 мм
Глубина 124,5 мм
Функция изделия съемная клемма Да
Исполнение разъема питания пружинная клемма (Push-In)
Вид подключаемых сечений проводов
Однопроводной 1x (0,5 ... 1,5 мм²), 2x (0,5 ... 1,5 мм²)
Тонкожильный с заделкой концов кабеля 1x (0,5 ... 1,0 мм²), 2x (0,5 ... 1,0 мм²)
Для проводов американского калибра (AWG) однопроводной 1x (20 ... 16), 2x (20 ... 16)
Для проводов американского калибра (AWG) многопроводной 1x (20 ... 16), 2x (20 ... 16)
Поперечное сечение подключаемого провода тонкожильный с заделкой концов кабеля номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого 0,5 ... 1 мм²
Провода
Однопроводной 20 ... 16
Многопроводной 20 ... 16
Артикул 3SK2941-2AA10
Каталог ID CC-IC10
Наследник 3SK2941-2AA11
Код группы R711
Комментарий Продукт больше не поставляется. Замена продукта на.
Товарный код 85371098
Вес Нетто (Кг) 0,638 Кг
Вид продуктов Не доступный
Производитель Siemens
Ценовая Группа 4N1
Группа Продукта 4K80
Размер упаковки 315,00 x 192,00 x 158,00
Единицы Измерения 1 шт.
Описание Продукта СТАРТОВЫЙ НАБОР ДЛЯ РЕЛЕ БЕЗОПАСНОСТИ 3SK2 CONTENT: 3SK2 22.5 MM? ПОДКЛЮЧЕНИЕ БАЗОВОГО МОДУЛЯ - ПРУЖИННЫЕ КЛЕММЫ, SIRIUS SAFETY ES V 1.0 SOFTWARE STANDARD, НОМ. ПИТАЮЩЕЕ НАПРЯЖЕНИЕ УПРАВЛЕНИЯ USB PC КАБЕЛЬ
Описание Преемника стартовый комплект для реле безопасности 3SK2, содержимое: базовый модуль 3SK2 22,5 мм (3SK2112-2AA10), USB-кабель, ПО SIRIUS Safety ES V17 Basic для бесплатного скачивания
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 3SK2941-2AA10
PLM-Дата вступления в силу Производство и поставка продукта прекращено: 22.11.2021
Единица Измерения Упаковки MM
Жизненный Цикл Продукта (PLM) PM490: Старт последнего года поддержки
Плановый срок отгрузки с завода (раб. дни) 2 дня
