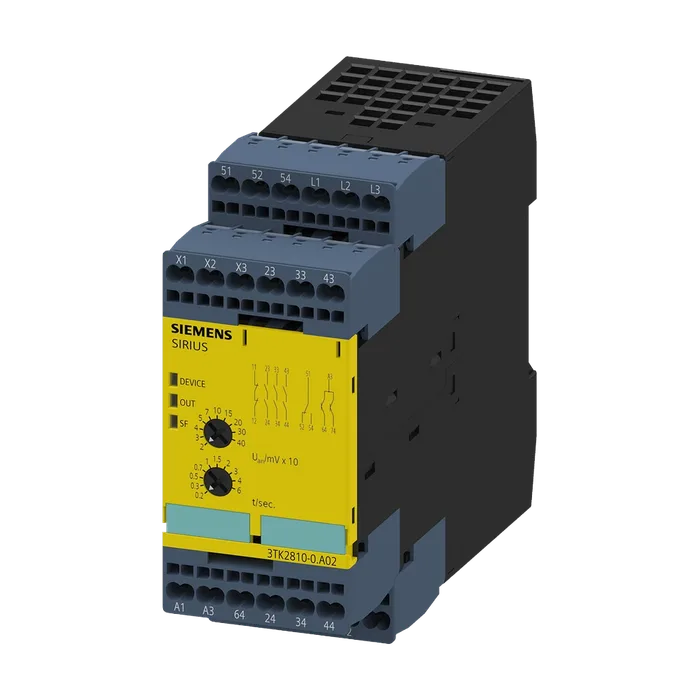

Предохранительное устройство SIRIUS безопасно-ориентир. Контроль состояния покоя 400 В AC, 45 мм Пружинная клемма FK без задержки: 3 НО + 1 НЗ FK с задержкой: 0 MK: 3 Автозапуск Главное устройство макс. кат. ошибок EN 954-1: 4 макс. доступн. PL согласно EN 13849-1: e макс. доступн. SIL согласно МЭК 61508: 3
44 897,61 ₽С НДС
Код товара: 3TK28100JA02
Доступен к заказу
01
Описание
Предохранительное устройство SIRIUS безопасно-ориентир. Контроль состояния покоя 400 В AC, 45 мм Пружинная клемма FK без задержки: 3 НО + 1 НЗ FK с задержкой: 0 MK: 3 Автозапуск Главное устройство макс. кат. ошибок EN 954-1: 4 макс. доступн. PL согласно EN 13849-1: e макс. доступн. SIL согласно МЭК 61508: 3
Торговая марка изделияSIRIUS
Наименование изделияреле распознавания
Исполнение изделиядля надежного контроля останова
Степень защиты IP корпусаIP20
Степень защиты IP для соединительной клеммыIP20
Защита от прикосновения к токоведущим частямс защитой пальцев рук
Напряжение развязки расчетное значение690 В
Окружающая температура
При хранении-40 ... +75 °C
При эксплуатации-25 ... +60 °C
Давление воздуха согласно SN 3120590 ... 106 кПа
Относительная атмосферная влажность при эксплуатации10 ... 95 %
Высота над уровнем моря при высоте над уровнем моря макс.2 000 м
Вибропрочность согласно МЭК 60068-2-610 … 55 Гц: 0,35 мм
Ударопрочность8g / 10 мсек
Выдерживаемое импульсное напряжение расчетное значение6 000 В
Электромагнитная обстановка на объектеДанное изделие не подходит для окружения класса A. При бытовом использовании это устройство может вызывать нежелательные радиопомехи. В таком случае пользователь обязан принять необходимые меры.
Справочный идентификатор согласно DIN 40719 дополнением согласно МЭК 204-2 согласно МЭК 750с KT
Справочный идентификатор согласно DIN EN 61346-2F
Число входов датчиков
1- или 2-канальный1
Исполнение каскадированиянет
Исполнение безопасного монтажа электропроводки входовизмерительные входы
Характеристика изделия с защитой от перекрестного замыканияНет
Уровень полноты безопасности (SIL)
Согласно МЭК 615083
Согласно МЭК 620613
Для размыкающих цепей с задержкой срабатывания согласно МЭК 61508SIL3
Предел действия SIL (подсистема) согласно EN 620613
Уровень эффективности защиты (PL)
Согласно ISO 13849-1e
Категория согласно EN ISO 13849-14
Отказоустойчивость аппаратных средств (HFT) согласно МЭК 615081
Тип защитного устройства согласно МЭК 61508-2тип B
PFHD при высокой приоритетности запроса согласно EN 620611,5E-9 1/h
Средняя вероятность отказа на запрос (PFDavg) при низкой приоритетности запроса согласно МЭК 615080,002 1/y
Значение Т1 для интервала между контрольными испытаниями или сроком службы согласно МЭК 61508 число выходов как контактный коммутационный20 a
Элемент
Как размыкающий контакт
Для функции сигнализации с мгновенным срабатыванием2
Как замыкающий контакт
Противоаварийный с мгновенным срабатыванием4
Противоаварийный с задержкой срабатывания число выходов как бесконтактный0
Полупроводниковый коммутационный элемент
Противоаварийный
С задержкой срабатывания0
С мгновенным срабатыванием0
Для функции сигнализации
С задержкой срабатывания0
С мгновенным срабатыванием2
Категория останова согласно DIN EN 60204-10
Исполнение входа
Каскадный вход/ оперативная коммутацияНет
Вход обратной связиДа
Пусковой вход диапазон измерения напряжения наНет
Измерительных входах при переменном токе
Согласно UL макс.600 В
Макс.690 В
Входное сопротивление на измерительных входах500 kΩ
Регулируемый порог срабатывания по напряжению для обнаружения остановов20 ... 400 мВ
Исполнение разъема питания втычной цокольДа
Частота коммутации макс.1 200 1/h
Коммутационная способность по току
Полупроводниковых выходов
Для функции сигнализации при DC-13 при 24 В ● замыкающих контактов релейных выходов0,1 А
При DC-13
При 24 В ● замыкающих контактов релейных выходов2 А
При AC-15
При 115 В3 А
При 230 В ● размыкающих контактов релейных выходов3 А
При DC-13
При 24 В ● размыкающих контактов релейных выходов2 А
При AC-15
При 115 В2 А
При 230 В2 А
Тепловой ток контактного коммутационного5 А
Коммутационная износостойкость типичный200 000
Механический срок службы (коммутационных циклов) типичный50 000 000
Исполнение плавкой вставки предохранителя для защиты замыкающих контактов релейных выходов от коротких замыканий требуетсябыстродействующий: 5 А
Регулируемое время останова0,2 ... 6 s
Тип напряжения оперативного напряжения питанияПеременный ток
Частота оперативного напряжения питания
1 расчетное значение50 Гц
2 расчетное значение оперативное напряжение питания 1 при60 Гц
Переменном токе
При 50 Гц расчетное значение400 В
При 60 Гц расчетное значение коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение400 В
Электромагнитной катушки
При переменном токе
При 50 Гц0,8 ... 1,1
При 60 Гц0,8 ... 1,1
Монтажное положениелюбой
Вид крепленийВинтовое и защёлкивающееся крепление
Ширина45 мм
Высота138,5 мм
Глубина120 мм
Исполнение разъема питанияпружинный зажим
Вид подключаемых сечений проводов
Однопроводной2x (0,25 ... 1,5 мм²)
Тонкожильный
С заделкой концов кабеля2x (0,25 ... 1,5 мм²)
Без заделки концов кабеля вид подключаемых сечений проводов для2x (0,25 ... 1,5 мм²)
Проводов американского калибра (AWG)
Однопроводной2x (24 ... 16)
Многопроводной2x (20 ... 16)
Функция изделия
Контроль световых барьеровНет
Контроль останововДа
Контроль защитной двериНет
Автоматический пускНет
Контроль "размыкающий контакт - замыкающий контакт" посредством электромагнитного релеНет
Контроль частоты вращенияНет
Лазерный сканер безопасностиНет
Контролируемый пускНет
Контроль защитных фоторелейных завесНет
Контроль "размыкающий контакт - размыкающий контакт" посредством электромагнитного релеНет
Функция аварийного отключенияНет
Контроль контактных ковриковНет
Пригодность к взаимодействию устройство управления прессомНет
Пригодность к использованию
Защитный выключательДа
Контроль позиционных выключателейНет
Контроль цепей аварийного отключенияНет
Контроль клапановНет
Контроль тактильных датчиковНет
Контроль магнитных выключателейНет
Противоаварийные электрические цепиДа
Сертификат соответствияUL, CSA, EN 60204-1, EN ISO 12100, EN 954-1, IEC 61508
Допуск TÜVДа
Допуск ULДа
Допуск BG BIAДа Functional Declaration of
Артикул3TK2810-0JA02
Каталог IDCC-IC10
Код группыR711
Товарный код85364900
Вес Нетто (Кг)0,509 Кг
Вид продуктовСо специальными функциями
ПроизводительSiemens
Ценовая Группа41L
Группа Продукта5837
Размер упаковки112,00 x 127,00 x 55,00
Единицы Измерения1 шт.
Описание ПродуктаРЕЛЕ БЕЗОПАСНОСТИ SIRIUS ДЛЯ SAFETY-ORIENTED STANDSTILL MONITORING, 400V, AC, 45.0MM, ПРУЖИННЫЕ КЛЕММЫ, FK INSTANT. : 3НО 1НЗ, FK DELAYED: 0, MK: 3, AUTO START, BASIC UNIT, MAX. ACHIEV. CAT. EN954-1: 4, MAX. ACHIEV. SIL ДО IEC61508:3,
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)3TK2810-0JA02
Единица Измерения УпаковкиMM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
