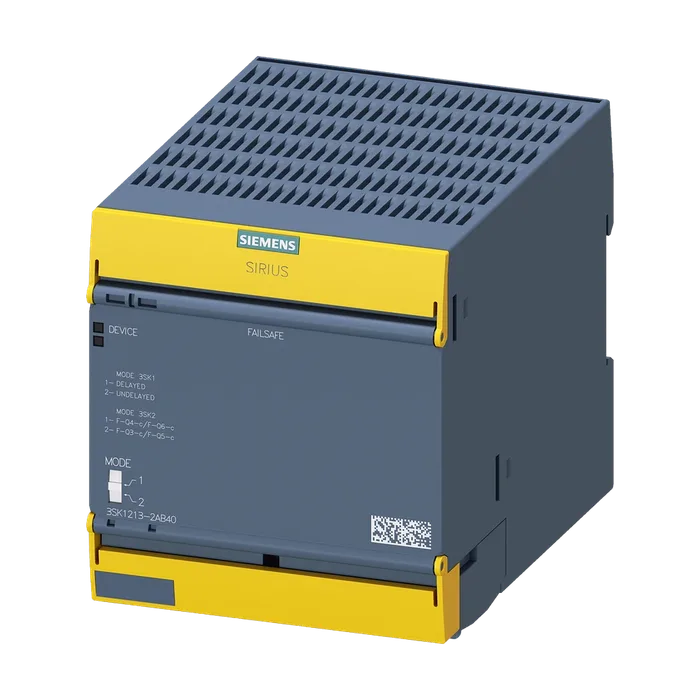

Предохранительное устройство SIRIUS Расширение выхода 3RO Питание, при разблокирующие цепи реле 3 замыкающих контакта плюс сигнальная цепь реле, 1 размыкающий контакт Us = 24 В DC Пружинная клемма (Push-In)
Общие Торговая марка изделия SIRIUS
Категория изделия Приборы для защитного отключения
Наименование изделия расширение выхода
Исполнение изделия Размыкающие цепи реле
Общие технические данные Степень защиты IP корпуса IP20
Защита от прикосновения к токоведущим частям с защитой пальцев рук
Напряжение развязки расчетное значение 300 В
Окружающая температура
При хранении -40 ... +80 °C
При эксплуатации -25 ... +60 °C
Давление воздуха согласно SN 31205 900 ... 1 060 hPa
Относительная атмосферная влажность при эксплуатации 10 ... 95 %
Высота над уровнем моря при высоте над уровнем 4 000 m; показатели дерейтинга указаны в памятке изделия
Моря макс. 109792701
Вибропрочность согласно МЭК 60068-2-6 5 ... 500 Hz: 0,75 мм
Ударопрочность 5g / 10 мс
Выдерживаемое импульсное напряжение расчетное значение 4 000 В
Излучение электромагнитных помех IEC 60947-5-1, IEC 61000
Электромагнитная обстановка на объекте Этот продукт подходит для окружения Class B и может также использоваться в домашнем окружении.
Категория перенапряжения 3
Степень загрязнения 3
Справочный идентификатор согласно DIN EN 61346-2 F
Справочный идентификатор согласно МЭК 81346- 2:2009 F
Мощность потерь [Вт] макс. 5,5 Вт
Уровень полноты безопасности (SIL) согласно МЭК 62061 3
Уровень полноты безопасности (SIL) согласно МЭК 61508 3
Уровень эффективности защиты (PL) согласно ISO 13849-1 e
Категория согласно EN ISO 13849-1 4
PFHD при высокой приоритетности запроса согласно EN 62061 1E-9 1/h
PFDavg при низкой приоритетности запроса согласно МЭК 61508 1E-6
Значение Т1 для интервала между контрольными испытаниями или сроком службы согласно МЭК 61508 20 a
Отказоустойчивость аппаратных средств (HFT) согласно МЭК 61508 1
Тип защитного устройства согласно МЭК 61508-2 тип A
Входы/ Выходы Элемент
Как размыкающий контакт
Для функции сигнализации с задержкой срабатывания 0
Для цепи обратной связи с мгновенным срабатыванием 1
Противоаварийный с мгновенным срабатыванием 0
Противоаварийный с задержкой срабатывания 0
Как замыкающий контакт
Для функции сигнализации с мгновенным срабатыванием 0
Для функции сигнализации с задержкой срабатывания 0
Противоаварийный с мгновенным срабатыванием 3
Противоаварийный с задержкой срабатывания число выходов как бесконтактный 0
Полупроводниковый коммутационный элемент
Для функции сигнализации
С задержкой срабатывания 0
Категория останова согласно DIN EN 60204-1 0
Исполнение разъема питания втычной цоколь Нет
Частота коммутации макс. коммутационная способность по току замыкающих 360 1/h
Контактов релейных выходов
При DC-13
При 24 В 6 А
При 115 В 1,1 А
При 230 В 0,55 А
При AC-15
При 24 В 10 А
При 115 В 10 А
При 230 В 10 А
Тепловой ток контактного коммутационного элемента макс. 10 А
Суммарный ток макс. 30 А
Рабочий ток при 17 В мин. 5 мА
Механический срок службы (коммутационных циклов) типичный 10 000 000
Макс. допустимое напряжение для безопасного разъединения между электронным вычислительным блоком и размыкающей цепью согласно EN 60947-1 300 В
Исполнение плавкой вставки предохранителя для gL/gG: 16 A или переключатель LS тип A: 6 A или переключатель LS
Защиты замыкающих контактов релейных выходов от коротких замыканий требуется тип В: 4 A или переключатель LS тип С: 4 А
Время включения при автоматическом пуске
Типичный 50 мс
При постоянном токе макс. время включения при автоматическом пуске после 70 мс
Отказа сети
Типичный 50 мс
Макс. 70 мс
Время задержки отпускания при отказе сети
Типичный 20 мс
Макс. 20 мс
Время повторной готовности после отказа сети типичный 0 s
Цепь тока управления/ управление Тип напряжения оперативного напряжения питания Постоянный ток
Оперативное напряжение питания
При постоянном токе
Расчетное значение коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение 24 В
Электромагнитной катушки
При постоянном токе 0,8 ... 1,2
Монтаж/ крепление/ размеры Монтажное положение на горизонтальной монтажной шине
Необходимое расстояние до заземленных компонентов вбок 5 мм
Необходимое расстояние при последовательном монтаже вбок 0 мм
Вид креплений Винтовое и защёлкивающееся крепление
Ширина 90 мм
Высота 100 мм
Глубина 121,6 мм
Подсоединения/ клеммы Исполнение разъема питания пружинная клемма (Push-In)
Вид подключаемых сечений проводов
Однопроводной 1x (0,5 ... 1,5 мм²), 2x (0,5 ... 1,5 мм²)
Тонкожильный
С заделкой концов кабеля 1x (0,5 ... 1,5 мм²), 2x (0,5 ... 1,5 мм²)
Без заделки концов кабеля вид подключаемых сечений проводов для 1x (0,5 ... 1,5 мм²), 2x (0,5 ... 1,5 мм²)
Проводов американского калибра (AWG)
Однопроводной 1x (20 ... 16), 2x (20 ... 16)
Многопроводной 1x (20 ... 16), 2x (20 ... 16)
Продуктивная функция Функция изделия параметризуемый Без задержки / с задержкой по времени (только с системным соединением)
Пригодность к применению модульный соединитель 3ZY12 Да
Пригодность к использованию
Противоаварийные электрические цепи Да
Сертификаты/ допуски к эксплуатации Сертификат соответствия
Допуск TÜV Да
Допуск UL Да
