Реле безопасности Siemens 3SK1211-1BW20
Доступен к заказу

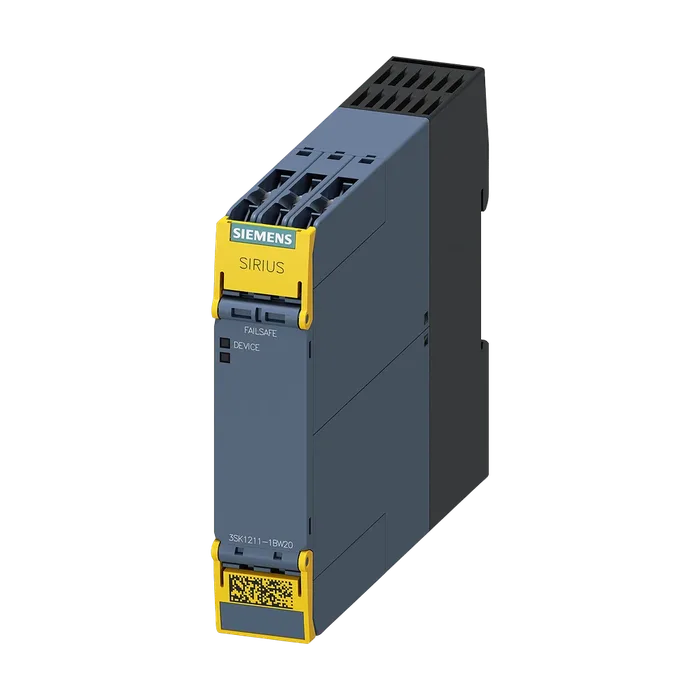

Реле безопасности Siemens 3SK1211-1BW20
Предохранительное устройство SIRIUS Расширение выхода 4RO с разблокирующими цепями реле 4 замыкающих контакта плюс сигнальная цепь реле, 1 размыкающий контакт Us = 110–240 В AC/DC Винтовой зажим
20 902 ₽ С НДС
Код товара: 3SK12111BW20
Доступен к заказу
01
Описание
Предохранительное устройство SIRIUS Расширение выхода 4RO с разблокирующими цепями реле 4 замыкающих контакта плюс сигнальная цепь реле, 1 размыкающий контакт Us = 110–240 В AC/DC Винтовой зажим
Торговая марка изделия SIRIUS
Категория изделия Приборы для защитного отключения
Наименование изделия расширение выхода
Исполнение изделия Размыкающие цепи реле
Степень защиты IP корпуса IP20
Защита от прикосновения к токоведущим частям с защитой пальцев рук
Напряжение развязки расчетное значение 300 В
Окружающая температура
При хранении -40 ... +80 °C
При эксплуатации -25 ... +60 °C
Давление воздуха согласно SN 31205 900 ... 1 060 hPa
Относительная атмосферная влажность при эксплуатации 10 ... 95 %
Высота над уровнем моря при высоте над уровнем 4 000 m; показатели дерейтинга указаны в памятке изделия
Моря макс. 109792701
Вибропрочность согласно МЭК 60068-2-6 5 ... 500 Hz: 0,75 мм
Ударопрочность 10г / 11 мс
Выдерживаемое импульсное напряжение расчетное значение 4 000 В
Излучение электромагнитных помех IEC 60947-5-1, класс A
Электромагнитная обстановка на объекте Данное изделие не подходит для окружения класса A. При бытовом использовании это устройство может вызывать нежелательные радиопомехи. В таком случае пользователь обязан принять необходимые меры.
Категория перенапряжения 3
Степень загрязнения 3
Справочный идентификатор согласно DIN EN 61346-2 F
Справочный идентификатор согласно МЭК 81346- 2:2009 F
Мощность потерь [Вт] макс. 2 Вт
Уровень полноты безопасности (SIL) согласно МЭК 62061 3
Уровень полноты безопасности (SIL) согласно МЭК 61508 3
Уровень эффективности защиты (PL) согласно ISO 13849-1 e
Категория согласно EN ISO 13849-1 4
PFHD при высокой приоритетности запроса согласно EN 62061 1,7E-9 1/h
PFDavg при низкой приоритетности запроса согласно МЭК 61508 1E-6
Значение Т1 для интервала между контрольными испытаниями или сроком службы согласно 20 a
Отказоустойчивость аппаратных средств (HFT) согласно МЭК 61508 1
Тип защитного устройства согласно МЭК 61508-2 тип A
Элемент
Как размыкающий контакт
Для функции сигнализации с задержкой срабатывания 0
Для цепи обратной связи с мгновенным срабатыванием 1
Противоаварийный с мгновенным срабатыванием 0
Противоаварийный с задержкой срабатывания 0
Как замыкающий контакт
Для функции сигнализации с мгновенным срабатыванием 0
Для функции сигнализации с задержкой срабатывания 0
Противоаварийный с мгновенным срабатыванием 4
Противоаварийный с задержкой срабатывания число выходов как бесконтактный 0
Полупроводниковый коммутационный элемент
Для функции сигнализации
С задержкой срабатывания 0
Категория останова согласно DIN EN 60204-1 0
Исполнение разъема питания втычной цоколь Нет
Частота коммутации макс. коммутационная способность по току замыкающих 360 1/h
Контактов релейных выходов
При DC-13
При 24 В 5 А
При 115 В 0,2 А
При 230 В 0,1 А
При AC-15
При 24 В 5 А
При 115 В 5 А
При 230 В 5 А
Тепловой ток контактного коммутационного элемента макс. 5 А
Суммарный ток макс. 12 А
Рабочий ток при 17 В мин. 5 мА
Механический срок службы (коммутационных циклов) типичный 10 000 000
Исполнение плавкой вставки предохранителя для gL/gG: 6 A или переключатель LS тип A: 3 A или переключатель LS
Защиты замыкающих контактов релейных выходов от коротких замыканий требуется тип В: 2 A или переключатель LS тип С: 1 А
Время включения при автоматическом пуске
Типичный 35 мс
При переменном токе макс. время включения при автоматическом пуске после 35 мс
Отказа сети
Типичный 35 мс
Макс. 35 мс
Время задержки отпускания при отказе сети
Типичный 200 мс
Макс. 300 мс
Время повторной готовности после отказа сети типичный 0,32 s
Тип напряжения оперативного напряжения питания AC/DC
Частота оперативного напряжения питания
1 расчетное значение 50 Гц
2 расчетное значение 60 Гц
Оперативное напряжение питания
При постоянном токе
Расчетное значение 110 ... 240 В
При переменном токе
Расчетное значение — при 60 Гц 110 ... 240 В
Расчетное значение коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение 110 ... 240 В
Электромагнитной катушки
При переменном токе
При 50 Гц 0,85 ... 1,1
При 60 Гц 0,85 ... 1,1
При постоянном токе 0,85 ... 1,1
Монтажное положение любой
Необходимое расстояние до заземленных компонентов вбок 5 мм
Необходимое расстояние при последовательном монтаже вбок 0 мм
Вид креплений Винтовое и защёлкивающееся крепление
Ширина 22,5 мм
Высота 100 мм
Глубина 121,6 мм
Исполнение разъема питания винтовой зажим
Вид подключаемых сечений проводов
Однопроводной 1x (0,5 ... 2,5 мм²), 2x (1,0 ... 1,5 мм²)
Тонкожильный
С заделкой концов кабеля вид подключаемых сечений проводов для 1x (0,5 ... 2,5 мм²), 2x (0,5 ... 1,0 мм²)
Проводов американского калибра (AWG)
Однопроводной 1x (20 ... 14), 2x (18 ... 16)
Пригодность к применению модульный соединитель 3ZY12 Нет
Пригодность к использованию
Противоаварийные электрические цепи Да
Сертификат соответствия
Допуск TÜV Да
Допуск UL Да
Артикул 3SK1211-1BW20
Каталог ID CC-IC10
Код группы R711
Товарный код 85364900
Вес Нетто (Кг) 0,247 Кг
Вид продуктов Output expansions
Производитель Siemens
Ценовая Группа 41L
Группа Продукта 3761
Размер упаковки 36,00 x 109,00 x 152,00
Единицы Измерения 1 шт.
Описание Продукта МОДУЛЬ РАСШИРЕНИЯ ВЫХОДОВ РЕЛЕ БЕЗОПАСНОСТИ SIRIUS 4RO, РЕЛЕЙНЫЕ РАЗРЕШАЮЩИЕ ЦЕПИ: 4 НО КОНТАКТА + КОНТРОЛЬНЫЙ СИГНАЛ ОБРАТНОЙ СВЯЗИ: 1 НЗ КОНТАКТ, НОМ. ПИТАЮЩЕЕ НАПРЯЖЕНИЕ УПРАВЛЕНИЯ US = 110-240 V AC/DC, ВИНТОВЫЕ КЛЕММЫ
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 3SK1211-1BW20
Единица Измерения Упаковки MM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 20 дней
