Реле безопасности Siemens 3SK1122-1CB41
Доступен к заказу

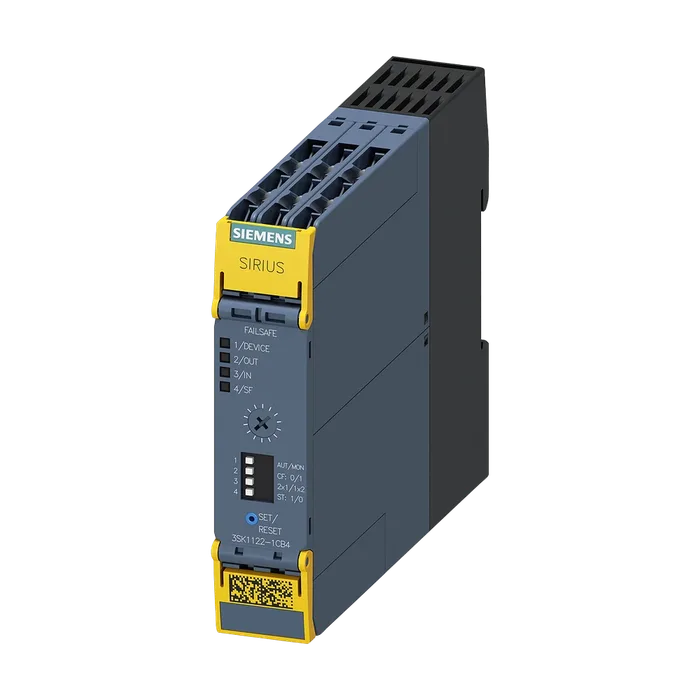

Реле безопасности Siemens 3SK1122-1CB41
Предохранительное устройство SIRIUS Базовое устройство серии Advanced с задержкой 0,05–3 с электронные цепи размыкания 2 НО, без задержки 2 НО, с задержкой Us = 24 В DC Винтовой зажим
23 019 ₽ С НДС
Код товара: 3SK11221CB41
Доступен к заказу
01
Описание
Предохранительное устройство SIRIUS Базовое устройство серии Advanced с задержкой 0,05–3 с электронные цепи размыкания 2 НО, без задержки 2 НО, с задержкой Us = 24 В DC Винтовой зажим
Торговая марка изделия SIRIUS
Категория изделия Приборы для защитного отключения
Наименование изделия коммутационное устройство безопасности
Исполнение изделия электронные цепи размыкания
Степень защиты IP корпуса IP20
Защита от прикосновения к токоведущим частям с защитой пальцев рук
Напряжение развязки расчетное значение 50 В
Окружающая температура
При хранении -40 ... +80 °C
При эксплуатации -25 ... +60 °C
Давление воздуха согласно SN 31205 90 ... 106 кПа
Относительная атмосферная влажность при эксплуатации 10 ... 95 %
Высота над уровнем моря при высоте над уровнем 4 000 m; показатели дерейтинга указаны в памятке изделия
Моря макс. 109792701
Вибропрочность согласно МЭК 60068-2-6 5 ... 500 Hz: 0,75 мм
Ударопрочность 10г / 11 мс
Выдерживаемое импульсное напряжение расчетное значение 800 В
Излучение электромагнитных помех IEC 60947-5-1, класс A
Электромагнитная обстановка на объекте Данное изделие не подходит для окружения класса A. При бытовом использовании это устройство может вызывать нежелательные радиопомехи. В таком случае пользователь обязан принять необходимые меры.
Категория перенапряжения 3
Степень загрязнения 3
Справочный идентификатор согласно МЭК 81346- 2:2009 F
Мощность потерь [Вт] макс. 2 Вт
Число входов датчиков 1- или 2-канальный 1
Исполнение каскадирования да
Исполнение безопасного монтажа электропроводки входов одно- двухканальный
Характеристика изделия с защитой от перекрестного замыкания Да
Уровень полноты безопасности (SIL)
Согласно МЭК 62061 3
Согласно МЭК 61508 3
Для размыкающих цепей с задержкой срабатывания согласно МЭК 61508 SIL3
Уровень эффективности защиты (PL)
Согласно ISO 13849-1 e
Для размыкающих цепей с задержкой e
Категория согласно EN ISO 13849-1 4
Доля безопасных отказов (SFF) 99 %
PFHD при высокой приоритетности запроса согласно EN 62061 1,5E-9 1/h
PFDavg при низкой приоритетности запроса согласно МЭК 61508 7E-6
Значение Т1 для интервала между контрольными испытаниями или сроком службы согласно МЭК 61508 20 a
Отказоустойчивость аппаратных средств (HFT) согласно МЭК 61508 1
Тип защитного устройства согласно МЭК 61508-2 тип B
Элемент
Как замыкающий контакт
Противоаварийный с мгновенным срабатыванием 0
Противоаварийный с задержкой срабатывания число выходов как бесконтактный 0
Полупроводниковый коммутационный элемент
Противоаварийный
С задержкой срабатывания 2
С мгновенным срабатыванием 2
Категория останова согласно DIN EN 60204-1 0 / 1
Исполнение входа
Каскадный вход/ оперативная коммутация Да
Вход обратной связи Да
Пусковой вход Да
Исполнение разъема питания втычной цоколь Нет
Частота коммутации макс. 2 000 1/h
Коммутационная способность по току
Полупроводниковых выходов при DC-13 при 24 В 2 А
Исполнение плавкой вставки предохранителя для защиты замыкающих контактов релейных выходов от коротких замыканий требуется не требуется
Длина кабеля
При медном проводе сечением 1,5 мм² и 150 нФ/км на каждую цепь датчика макс. 4 000 м
Время включения при автоматическом пуске
При постоянном токе макс. время включения при автоматическом пуске после 85 мс
Отказа сети
Типичный 6 500 мс
Макс. 6 500 мс
Время включения при контролируемом пуске
Макс. 85 мс
Время задержки отпускания после размыкания цепей безопасности типичный 40 мс
Регулируемая время задержки отпускания после размыкания цепей безопасности 0,05 ... 3
Время повторной готовности после размыкания цепей безопасности типичный 30 мс
Время повторной готовности после отказа сети типичный 6,5 s
Длительность импульса
На входе датчика мин. 60 мс
На входе кнопки ВКЛ. мин. 0,15 s
Тип напряжения оперативного напряжения питания Постоянный ток
Оперативное напряжение питания
При постоянном токе
Расчетное значение коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение 24 В
Электромагнитной катушки
При постоянном токе 0,8 ... 1,2
Монтажное положение любой
Необходимое расстояние до заземленных компонентов вбок 5 мм
Вид креплений Винтовое и защёлкивающееся крепление
Ширина 22,5 мм
Высота 100 мм
Глубина 121,6 мм
Исполнение разъема питания винтовой зажим
Вид подключаемых сечений проводов
Однопроводной 1x (0,5 ... 2,5 мм²), 2x (1,0 ... 1,5 мм²)
Тонкожильный
С заделкой концов кабеля вид подключаемых сечений проводов для 1x (0,5 ... 2,5 мм²), 2x (0,5 ... 1,0 мм²)
Проводов американского калибра (AWG)
Однопроводной 1x (20 ... 14), 2x (18 ... 16)
Многопроводной 1x (20 ... 16), 2x (20 ... 16)
Функция изделия параметризуемый Датчик с нулевым потенциалом/потенциальный датчик, контролируемый пуск/автоматический пуск, 1-канальное/2- канальное подключение датчика, распознание перекрестного замыкания, испытание пуска, неэквивалентные датчики, 2-ручные схемы коммутации, задержка по времени
Пригодность к применению модульный соединитель 3ZY12 Да
Пригодность к взаимодействию устройство управления прессом Да
Пригодность к использованию
Защитный выключатель Да
Контроль беспотенциальных датчиков Да
Контроль потенциальных датчиков Да
Контроль магнитных выключателей Да
Противоаварийные электрические цепи Да
Артикул 3SK1122-1CB41
Каталог ID CC-IC10
Код группы R711
Товарный код 85371098
Вес Нетто (Кг) 0,215 Кг
Вид продуктов SIRIUS 3SK1 Advanced basic units
Производитель Siemens
Ценовая Группа 41L
Группа Продукта 3761
Размер упаковки 36,00 x 109,00 x 152,00
Единицы Измерения 1 шт.
Описание Продукта БАЗОВЫЙ МОДУЛЬ РЕЛЕ БЕЗОПАСНОСТИ SIRIUS ADVANCED, ЗАДЕРЖКА 0.05-3С., РАЗРЕШАЮЩИЕ ЦЕПИ - ПП ВЫХОДЫ: 2 - БЕЗ ЗАДЕРЖКИ, 2 - С ЗАДЕРЖКОЙ, НОМ. ПИТАЮЩЕЕ НАПРЯЖЕНИЕ УПРАВЛЕНИЯ US = 24В DC, ВИНТОВЫЕ КЛЕММЫ
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 3SK1122-1CB41
Единица Измерения Упаковки MM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 100 дней
