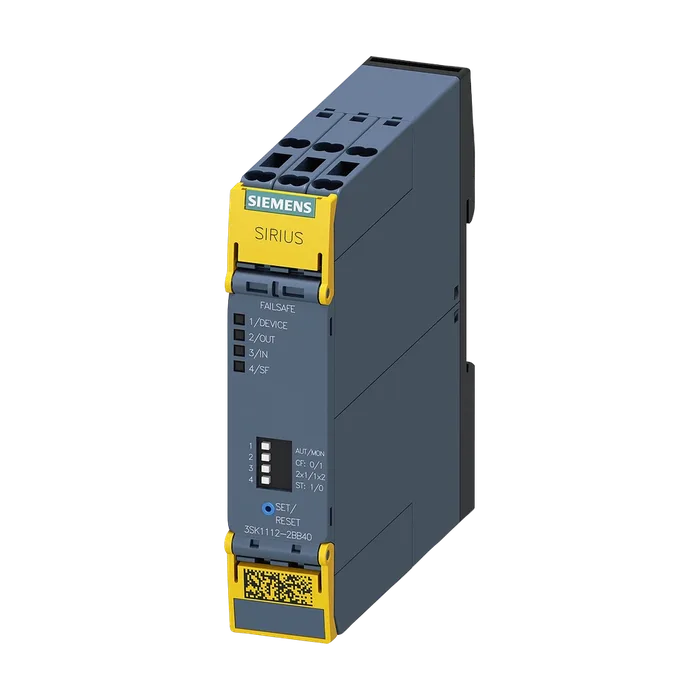

Реле безопасности Siemens 3SK1112-2BB40
Доступен к заказу
Реле безопасности Siemens 3SK1112-2BB40
Предохранительное устройство SIRIUS Базовое устройство, стандартная серия электронные цепи размыкания 2 разблокирующие цепи плюс 1 сигнальная цепь Us = 24 В DC Пружинная клемма (Push- In)
17 974 ₽ С НДС
Код товара: 3SK11122BB40
Доступен к заказу
01
Описание
Предохранительное устройство SIRIUS Базовое устройство, стандартная серия электронные цепи размыкания 2 разблокирующие цепи плюс 1 сигнальная цепь Us = 24 В DC Пружинная клемма (Push- In)
Торговая марка изделия SIRIUS
Категория изделия Приборы для защитного отключения
Наименование изделия коммутационное устройство безопасности
Исполнение изделия электронные цепи размыкания
Степень защиты IP корпуса IP20
Защита от прикосновения к токоведущим частям с защитой пальцев рук
Напряжение развязки расчетное значение 50 В
Окружающая температура
При хранении -40 ... +80 °C
При эксплуатации -25 ... +60 °C
Давление воздуха согласно SN 31205 90 ... 106 кПа
Относительная атмосферная влажность при эксплуатации 10 ... 95 %
Высота над уровнем моря при высоте над уровнем 4 000 m; показатели дерейтинга указаны в памятке изделия
Моря макс. 109792701
Вибропрочность согласно МЭК 60068-2-6 5 ... 500 Hz: 0,75 мм
Ударопрочность 10г / 11 мс
Выдерживаемое импульсное напряжение расчетное значение 800 В
Излучение электромагнитных помех IEC 60947-5-1, класс A
Электромагнитная обстановка на объекте Данное изделие не подходит для окружения класса A. При бытовом использовании это устройство может вызывать нежелательные радиопомехи. В таком случае пользователь обязан принять необходимые меры.
Категория перенапряжения 3
Степень загрязнения 3
Справочный идентификатор согласно МЭК 81346- 2:2009 F
Мощность потерь [Вт] макс. 2 Вт
Число входов датчиков 1- или 2-канальный 1
Исполнение каскадирования да
Исполнение безопасного монтажа электропроводки входов одно- двухканальный
Характеристика изделия с защитой от перекрестного замыкания Да
Уровень полноты безопасности (SIL)
Согласно МЭК 62061 3
Согласно МЭК 61508 3
Уровень эффективности защиты (PL)
Согласно ISO 13849-1 e
Категория согласно EN ISO 13849-1 4
Доля безопасных отказов (SFF) 99 %
PFHD при высокой приоритетности запроса 1E-9 1/h
PFDavg при низкой приоритетности запроса согласно МЭК 61508 7E-6
Значение Т1 для интервала между контрольными испытаниями или сроком службы согласно МЭК 61508 20 a
Отказоустойчивость аппаратных средств (HFT) согласно МЭК 61508 1
Тип защитного устройства согласно МЭК 61508-2 тип B
Элемент
Как замыкающий контакт
Противоаварийный с мгновенным срабатыванием 0
Противоаварийный с задержкой срабатывания число выходов как бесконтактный 0
Полупроводниковый коммутационный элемент
Противоаварийный
С мгновенным срабатыванием 2
Для функции сигнализации с мгновенным срабатыванием 1
Категория останова согласно DIN EN 60204-1 0
Исполнение входа
Каскадный вход/ оперативная коммутация Да
Вход обратной связи Да
Пусковой вход Да
Исполнение разъема питания втычной цоколь Нет
Частота коммутации макс. 2 000 1/h
Коммутационная способность по току
Полупроводниковых выходов при DC-13 при 24 В 2 А
Исполнение плавкой вставки предохранителя для защиты замыкающих контактов релейных выходов от коротких замыканий требуется не требуется
Длина кабеля
При медном проводе сечением 1,5 мм² и 150 нФ/км на каждую цепь датчика макс. 4 000 м
Время включения при автоматическом пуске
При постоянном токе макс. время включения при автоматическом пуске после 85 мс
Отказа сети
Типичный 6 500 мс
Макс. 6 500 мс
Время включения при контролируемом пуске
Макс. 85 мс
Время задержки отпускания после размыкания цепей безопасности типичный 40 мс
Время повторной готовности после размыкания цепей безопасности типичный 30 мс
Время повторной готовности после отказа сети типичный 6,5 s
Длительность импульса
На входе датчика мин. 60 мс
На входе кнопки ВКЛ. мин. 0,15 s
Тип напряжения оперативного напряжения питания Постоянный ток
Оперативное напряжение питания
При постоянном токе
Расчетное значение коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение 24 В
Электромагнитной катушки
При постоянном токе 0,8 ... 1,2
Монтажное положение любой
Необходимое расстояние до заземленных 5 мм
Вид креплений Винтовое и защёлкивающееся крепление
Ширина 22,5 мм
Высота 100 мм
Глубина 91,6 мм
Исполнение разъема питания пружинная клемма (Push-In)
Вид подключаемых сечений проводов
Однопроводной 1x (0,5 ... 1,5 мм²), 2x (0,5 ... 1,5 мм²)
Тонкожильный
С заделкой концов кабеля 1x (0,5 ... 1,0 мм²), 2x (0,5 ... 1,0 мм²)
Без заделки концов кабеля вид подключаемых сечений проводов для 1x (0,5 ... 1,5 мм²), 2x (0,5 ... 1,5 мм²)
Проводов американского калибра (AWG)
Однопроводной 1x (20 ... 16), 2x (20 ... 16)
Многопроводной 1x (20 ... 16), 2x (20 ... 16)
Функция изделия параметризуемый Датчик с нулевым потенциалом/потенциальный датчик, контролируемый пуск/автоматический пуск, 1-канальное/2- канальное подключение датчика, распознание перекрестного замыкания, испытание пуска
Пригодность к применению модульный соединитель 3ZY12 Нет
Пригодность к взаимодействию устройство управления прессом Нет
Пригодность к использованию
Защитный выключатель Да
Контроль беспотенциальных датчиков Да
Контроль потенциальных датчиков Да
Контроль магнитных выключателей Да
Противоаварийные электрические цепи Да
Артикул 3SK1112-2BB40
Каталог ID CC-IC10
Код группы R711
Товарный код 85364900
Вес Нетто (Кг) 0,168 Кг
Вид продуктов SIRIUS 3SK1 Standard basic units
Производитель Siemens
Ценовая Группа 41L
Группа Продукта 3761
Размер упаковки 36,00 x 109,00 x 152,00
Единицы Измерения 1 шт.
Описание Продукта БАЗОВЫЙ МОДУЛЬ РЕЛЕ БЕЗОПАСНОСТИ SIRIUS STANDARD, РАЗРЕШАЮЩИЕ ЦЕПИ: 2 ПП ВЫХОДА + 1 СИГНАЛЬНАЯ ЦЕПЬ, НОМ. ПИТАЮЩЕЕ НАПРЯЖЕНИЕ УПРАВЛЕНИЯ US = 24В DC, ПРУЖИННЫЕ КЛЕММЫ
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 3SK1112-2BB40
Единица Измерения Упаковки MM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 100 дней
