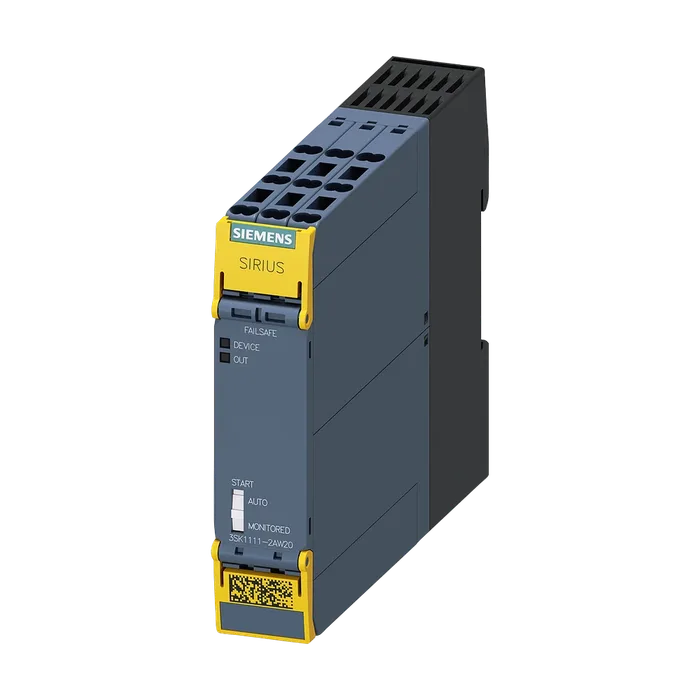

Реле безопасности Siemens 3SK1111-2AW20
Доступен к заказу
Реле безопасности Siemens 3SK1111-2AW20
Предохранительное устройство SIRIUS Базовое устройство, стандартная серия Размыкающие цепи реле 3 замыкающих контакта плюс сигнальная цепь реле, 1 размыкающий контакт Us = 110–240 В AC/DC, 50/60 Гц Пружинная клемма (Push-In)
24 091 ₽ С НДС
Код товара: 3SK11112AW20
Доступен к заказу
01
Описание
Предохранительное устройство SIRIUS Базовое устройство, стандартная серия Размыкающие цепи реле 3 замыкающих контакта плюс сигнальная цепь реле, 1 размыкающий контакт Us = 110–240 В AC/DC, 50/60 Гц Пружинная клемма (Push-In)
Торговая марка изделия SIRIUS
Категория изделия Приборы для защитного отключения
Наименование изделия коммутационное устройство безопасности
Исполнение изделия Размыкающие цепи реле
Степень защиты IP корпуса IP20
Защита от прикосновения к токоведущим частям с защитой пальцев рук
Напряжение развязки расчетное значение 300 В
Окружающая температура
При хранении -40 ... +80 °C
При эксплуатации -25 ... +60 °C
Давление воздуха согласно SN 31205 90 ... 106 кПа
Относительная атмосферная влажность при эксплуатации 10 ... 95 %
Высота над уровнем моря при высоте над уровнем 4 000 m; показатели дерейтинга указаны в памятке изделия
Моря макс. 109792701
Вибропрочность согласно МЭК 60068-2-6 5 ... 500 Hz: 0,75 мм
Ударопрочность 10г / 11 мс
Выдерживаемое импульсное напряжение расчетное значение 4 000 В
Излучение электромагнитных помех IEC 60947-5-1, класс A
Электромагнитная обстановка на объекте Данное изделие не подходит для окружения класса A. При бытовом использовании это устройство может вызывать нежелательные радиопомехи. В таком случае пользователь обязан принять необходимые меры.
Категория перенапряжения 3
Степень загрязнения 3
Справочный идентификатор согласно МЭК 81346- 2:2009 F
Мощность потерь [Вт] макс. 2,5 Вт
Число входов датчиков 1- или 2-канальный 1
Исполнение каскадирования нет
Исполнение безопасного монтажа электропроводки входов одно- двухканальный
Характеристика изделия с защитой от перекрестного замыкания Да
Уровень полноты безопасности (SIL)
Согласно МЭК 62061 3
Согласно МЭК 61508 3
Уровень эффективности защиты (PL)
Согласно ISO 13849-1 e
Категория согласно EN ISO 13849-1 4
Доля безопасных отказов (SFF) 99 %
PFHD при высокой приоритетности запроса 1,5E-9 1/h
PFDavg при низкой приоритетности запроса согласно МЭК 61508 1E-6
Значение Т1 для интервала между контрольными испытаниями или сроком службы согласно МЭК 61508 20 a
Отказоустойчивость аппаратных средств (HFT) согласно МЭК 61508 1
Тип защитного устройства согласно МЭК 61508-2 тип A
Элемент
Как размыкающий контакт
Для функции сигнализации с мгновенным срабатыванием 1
Как замыкающий контакт
Противоаварийный с мгновенным срабатыванием 3
Противоаварийный с задержкой срабатывания 0
Категория останова согласно DIN EN 60204-1 0
Исполнение входа
Каскадный вход/ оперативная коммутация Нет
Вход обратной связи Да
Пусковой вход Да
Исполнение разъема питания втычной цоколь Нет
Частота коммутации макс. 360 1/h
Коммутационная способность по току
Замыкающих контактов релейных выходов
При 24 В 5 А
При 115 В 0,2 А
При 230 В — при AC-15 0,1 А
При 115 В 5 А
При 230 В 5 А
Размыкающих контактов релейных выходов
При 24 В 1 А
При 115 В 0,2 А
При 230 В — при AC-15 0,1 А
При 115 В 1,5 А
При 230 В 1,5 А
Тепловой ток контактного коммутационного элемента макс. 5 А
Суммарный ток макс. 12 А
Рабочий ток при 17 В мин. 5 мА
Механический срок службы (коммутационных циклов) типичный 10 000 000
Исполнение плавкой вставки предохранителя для gL/gG: 6 A или переключатель LS тип A: 3 A или переключатель LS
Защиты замыкающих контактов релейных выходов от коротких замыканий требуется тип В: 2 A или переключатель LS тип С: 1 А
Исполнение плавкой вставки предохранителя для Предохранители Diazed или Neozed, эксплуатационный класс
Защиты размыкающих контактов релейных gL/gG: 6 A или переключатель LS тип A: 2 A или переключатель LS
Выходов от коротких замыканий требуется тип В: 2 A или переключатель LS тип С: 1 А
Длина кабеля
При сумме всех контуров датчиков при медном проводе сечением 1,5 мм² и 150 нФ/км макс. 2 000 м
Время включения при автоматическом пуске
Типичный 110 мс
При постоянном токе макс. 130 мс
При переменном токе макс. время включения при автоматическом пуске после 130 мс
Отказа сети
Типичный 110 мс
Макс. 130 мс
Время включения при контролируемом пуске
Макс. 15 мс
Типичный 15 мс
Время задержки отпускания после размыкания цепей безопасности типичный 10 мс
Время задержки отпускания при отказе сети
Типичный 200 мс
Макс. 300 мс
Время повторной готовности после размыкания цепей безопасности типичный 10 мс
Время повторной готовности после отказа сети типичный 0,32 s
Длительность импульса
На входе датчика мин. 150 мс
На входе кнопки ВКЛ. мин. 0,015 s
Тип напряжения оперативного напряжения питания AC/DC
Частота оперативного напряжения питания
1 расчетное значение 50 Гц
2 расчетное значение 60 Гц
Оперативное напряжение питания
При постоянном токе
Расчетное значение 110 ... 240 В
При переменном токе
Расчетное значение — при 60 Гц 110 ... 240 В
Расчетное значение коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение 110 ... 240 В
Электромагнитной катушки
При переменном токе
При 50 Гц 0,85 ... 1,1
При 60 Гц 0,85 ... 1,1
При постоянном токе 0,85 ... 1,1
Монтажное положение любой
Необходимое расстояние до заземленных компонентов вбок 5 мм
Вид креплений Винтовое и защёлкивающееся крепление
Ширина 22,5 мм
Высота 100 мм
Глубина 121,6 мм
Исполнение разъема питания пружинная клемма (Push-In)
Вид подключаемых сечений проводов
Однопроводной 1x (0,5 ... 1,5 мм²), 2x (0,5 ... 1,5 мм²)
Тонкожильный
С заделкой концов кабеля 1x (0,5 ... 1,0 мм²), 2x (0,5 ... 1,0 мм²)
Без заделки концов кабеля вид подключаемых сечений проводов для 1x (0,5 ... 1,5 мм²), 2x (0,5 ... 1,5 мм²)
Проводов американского калибра (AWG)
Однопроводной 1x (20 ... 16), 2x (20 ... 16)
Многопроводной 1x (20 ... 16), 2x (20 ... 16)
Функция изделия параметризуемый Датчик с нулевым потенциалом/запуск под контролем/автоматический запуск
Пригодность к применению модульный соединитель 3ZY12 Нет
Пригодность к взаимодействию устройство управления прессом Нет
Пригодность к использованию
Защитный выключатель Да
Контроль беспотенциальных датчиков Да
Контроль потенциальных датчиков Нет
Контроль магнитных выключателей Нет
Противоаварийные электрические цепи Да
Артикул 3SK1111-2AW20
Каталог ID CC-IC10
Код группы R711
Товарный код 85364900
Вес Нетто (Кг) 0,261 Кг
Вид продуктов SIRIUS 3SK1 Standard basic units
Производитель Siemens
Ценовая Группа 41L
Группа Продукта 3761
Размер упаковки 36,00 x 109,00 x 152,00
Единицы Измерения 1 шт.
Описание Продукта БАЗОВЫЙ МОДУЛЬ РЕЛЕ БЕЗОПАСНОСТИ SIRIUS STANDARD, РЕЛЕЙНЫЕ РАЗРЕШАЮЩИЕ ЦЕПИ: 3 НО КОНТАКТА + РЕЛЕЙНАЯ СИГНАЛЬНАЯ ЦЕПЬ: 1 НЗ КОНТАКТ, НОМ. ПИТАЮЩЕЕ НАПРЯЖЕНИЕ УПРАВЛЕНИЯ US = 110 - 240В DC/AC 50/60 ГЦ, ПРУЖИННЫЕ КЛЕММЫ
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 3SK1111-2AW20
Единица Измерения Упаковки MM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 20 дней
