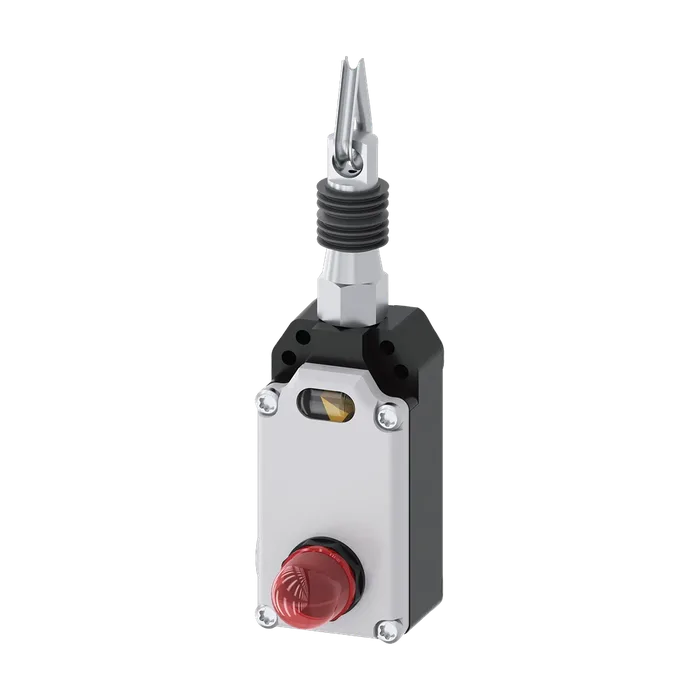

Тросовый выключатель металлический корпус, 2 x M20 x 1,5; 1 НО + 1 НЗ, без фиксации с красной светодиодной лампой, 24 В DC, длина тросика до 20 м
Торговая марка изделия SIRIUS
Наименование изделия тельферный выключатель
Наименование типа изделия 3SE7
Функция изделия функция аварийного останова Нет
Компонент изделия источник света Да
Напряжение развязки расчетное значение 400 В
Степень загрязнения класс 3
Выдерживаемое импульсное напряжение расчетное значение 6 кВ
Степень защиты IP IP65
Механический срок службы (коммутационных циклов) типичный 1 000 000
Тепловой ток 6 А
Справочный идентификатор согласно МЭК 81346- 2:2009 S
Ток длительной нагрузки плавкой вставки предохранителя DIAZED gG 6 А
Директива RoHS (дата) 07/01/2006
Окружающая температура при эксплуатации -25 ... +70 °C
Число размыкающих контактов для вспомогательных контактов 1
Число замыкающих контактов для вспомогательных контактов 1
Рабочий ток при AC-15
При 240 В расчетное значение 6 А
При 400 В расчетное значение 6 А
Рабочий ток при DC-13
При 24 В расчетное значение 3 А
При 250 В расчетное значение 0,27 А
Материал корпуса металл
Материал крышки корпуса пластмасса
Компонент изделия устройство аварийного останова Нет
Цвет
Корпуса черный
Верхней части корпуса серый
Покрытие корпуса лакированный
Функция изделия индикация состояния Да
Цвет источника света красный
Принцип коммутации Ступенчатая функция
Материал контакта Серебро
Число коммутационных контактов противоаварийный 1
Исполнение кабельного ввода 2x M20 x 1,5
Вид креплений винтовое крепление
Высота 171 мм
Ширина 52 мм
Глубина 74 мм
Исполнение разъема питания винтовой зажим
Вид подключаемых сечений проводов
Однопроводной 2x (0,5 ... 2,5 мм²)
Тонкожильный с заделкой концов кабеля 2x (0,5 ... 2,5 мм²)
Для проводов американского калибра (AWG) однопроводной 2x (20 ... 14)
Для проводов американского калибра (AWG) многопроводной 2x (20 ... 14)
Тип напряжения напряжения питания источника света Постоянный ток
Напряжение питания 1 источника света при постоянном токе расчетное значение 24 В
Относительный отрицательный допуск напряжения питания -15 %
Относительный положительный допуск напряжения питания 10 %
Значение В10 при высокой приоритетности запроса согласно SN 31920 100 000
Доля опасных отказов при высокой приоритетности запроса согласно SN 31920 50 %
