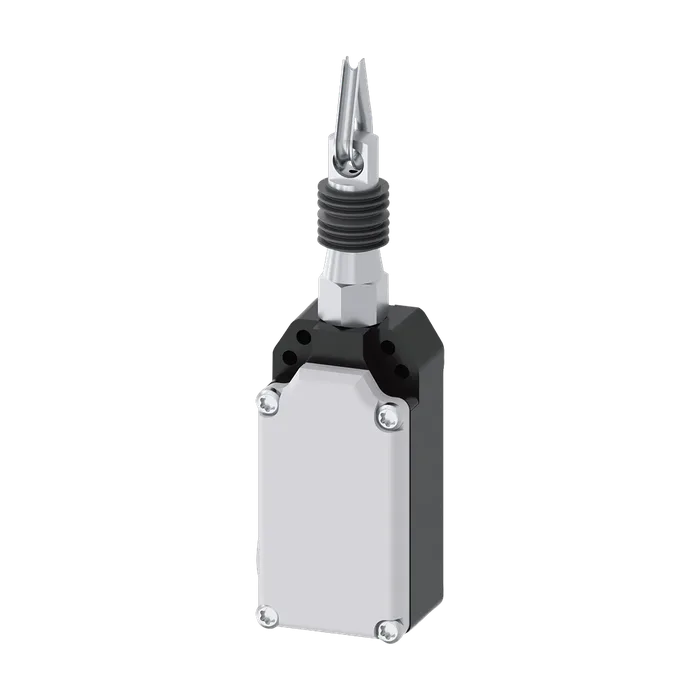

Тросовый выключатель металлический корпус, 2 x M20 x 1,5; 1 НО + 1 НЗ, без фиксации, длина тросика до 5 м, только функция тросовой тяги, пружина 55 Н, макс. усилие воздействия 80 Н
Общие Торговая марка изделия SIRIUS
Наименование изделия тельферный выключатель
Наименование типа изделия 3SE7
Общие технические данные Функция изделия функция аварийного останова Нет
Компонент изделия источник света Нет
Напряжение развязки расчетное значение 400 В
Степень загрязнения класс 3
Выдерживаемое импульсное напряжение расчетное значение 6 кВ
Степень защиты IP IP65
Механический срок службы (коммутационных циклов) типичный 1 000 000
Тепловой ток 6 А
Справочный идентификатор согласно МЭК 81346- 2:2009 S
Ток длительной нагрузки плавкой вставки предохранителя DIAZED gG 6 А
Директива RoHS (дата) 07/01/2006
Условия окружающей среды Окружающая температура при эксплуатации -25 ... +70 °C
Число размыкающих контактов для вспомогательных контактов 1
Число замыкающих контактов для вспомогательных контактов 1
Рабочий ток при AC-15
При 240 В расчетное значение 6 А
При 400 В расчетное значение 6 А
Рабочий ток при DC-13
При 24 В расчетное значение 3 А
При 250 В расчетное значение 0,27 А
Корпус Материал корпуса металл
Материал крышки корпуса пластмасса
Компонент изделия устройство аварийного останова Нет
Цвет
Корпуса черный
Верхней части корпуса серый
Покрытие корпуса лакированный
Индикация Функция изделия индикация состояния Нет
Принцип коммутации Ступенчатая функция
Материал контакта Серебро
Число коммутационных контактов противоаварийный 1
Исполнение кабельного ввода 1x M20 x 1,5
Монтаж/ крепление/ размеры Вид креплений винтовое крепление
Высота 172 мм
Ширина 53 мм
Глубина 43 мм
Подсоединения/ клеммы Исполнение разъема питания винтовой зажим
Вид подключаемых сечений проводов
Однопроводной 2x (0,5 ... 2,5 мм²)
Тонкожильный с заделкой концов кабеля 2x (0,5 ... 2,5 мм²)
Для проводов американского калибра (AWG) однопроводной 2x (20 ... 14)
Для проводов американского калибра (AWG) многопроводной 2x (20 ... 14)
Безопасность Значение В10 при высокой приоритетности запроса согласно SN 31920 100 000
Доля опасных отказов при высокой приоритетности запроса согласно SN 31920 50 %
