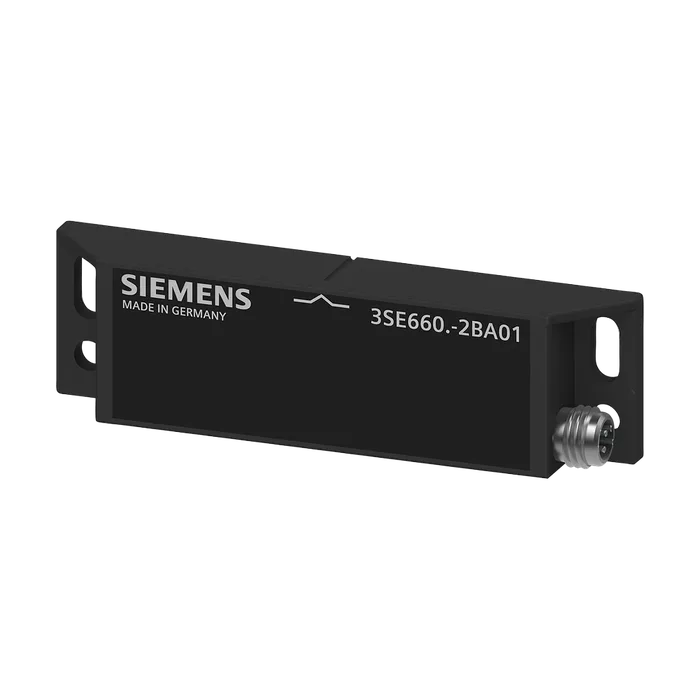

Выключатель с магнитным приводом Контактный блок, прямоугольный большой 25 x 88 мм Контактные элементы 1 НЗ/1 НО Расположение штырьковых выводов: контакт 1 = 21, контакт 2 = 22 Контакт 3 = 13, контакт 4 = 14
Торговая марка изделия SIRIUS
Наименование изделия Магнитный выключатель
Исполнение изделия прямоугольный датчик
Наименование типа изделия 3SE66
Пригодность к использованию противоаварийные электрические цепи Да
Функция изделия
Принудительное открытие Нет
Обнаружение перекрестных/ коротких замыканий Да
Тип напряжения рабочего напряжения AC/DC
Степень защиты IP IP67
Ударопрочность согласно МЭК 60068-2-27 Полусинус 30 g/11 мс
Вибропрочность согласно МЭК 60068-2-6 10 ... 55 Гц: 1 мм
Справочный идентификатор согласно МЭК 81346- 2:2009 S
Директива RoHS (дата) 07/01/2006
Высота датчика 13 мм
Длина датчика 88 мм
Ширина датчика 25 мм
Материал активной поверхности датчика пластмасса
Условия механического монтажа датчика невозможна установка заподлицо
Окружающая температура при эксплуатации -25 ... +70 °C
Тип напряжения AC/DC
Рабочее напряжение расчетное значение 60 В
Рабочий ток расчетное значение 400 мА
Рабочая мощность расчетное значение 10 Вт
Число размыкающих контактов для вспомогательных контактов 1
Число замыкающих контактов для вспомогательных контактов 1
Конструкция корпуса параллелепипед
Материал корпуса пластмасса
Конструкция исполнительного механизма магнит
Исполнение блока обработки требуется да
Принцип коммутации геркон
Частота коммутации 5 Гц
Гарантированный интервал срабатывания ВЫКЛ. 15 мм
Гарантированный интервал срабатывания ВКЛ. 5 мм
Исполнение функции коммутации размыкающий и замыкающий контакт
Вид креплений винтовое крепление
Исполнение разъема питания штекер M8, 4-полюсный
Исполнение коммутационного выхода магнитоуправляемые контакты
Уровень полноты безопасности (SIL) согласно МЭК 61508 3
Уровень эффективности защиты (PL) согласно EN ISO 13849-1 e
Категория согласно EN 954-1 4
