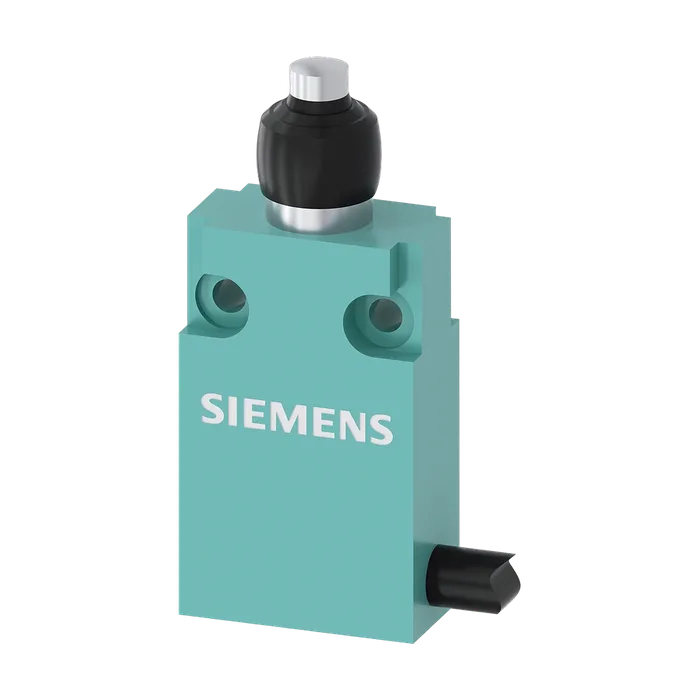

Позиционный выключатель с компактной конструкцией шириной 30 мм с соединительным кабелем 2 м Контакты мгновенного действия 1 НО + 1 НЗ с закругленным плунжером с расположенным снаружи уплотнением
Общие Торговая марка изделия SIRIUS
Наименование изделия Механические позиционные выключатели
Наименование типа изделия 3SE5
Пригодность к использованию защитный выключатель Да
Общие технические данные Функция изделия принудительное открытие Да
Напряжение развязки расчетное значение 400 В
Степень загрязнения 3
Выдерживаемое импульсное напряжение расчетное значение 4 кВ
Степень защиты IP IP67
Ударопрочность
Согласно МЭК 60068-2-27 30g / 11 мс
Вибропрочность согласно МЭК 60068-2-6 0,35 мм / 5г
Механический срок службы (коммутационных циклов) типичный 10 000 000
Коммутационная износостойкость при AC-15 при 230 В типичный 100 000
Коммутационная износостойкость с контактором 3RH11, 3RT1016, 3RT1017, 3RT1024, 3RT1025, 3RT1026 типичный 500 000
Число электрических коммутационных циклов в час с контактором 3RH11, 3RT1016, 3RT1017, 3RT1024, 3RT1025, 3RT1026 1 800
Тепловой ток 10 А
Материал корпуса головки выключателя металл
Справочный идентификатор согласно МЭК 81346- 2:2009 B
Принцип действия механический
Воспроизводимость 0,05 мм
Директива RoHS (дата) 07/01/2006
Мин. усилие срабатывания в направлении срабатывания 20 Н
Длина датчика 60 мм
Ширина датчика 30 мм
Условия окружающей среды Окружающая температура
При эксплуатации -25 ... +85 °C
При хранении -25 ... +85 °C
Категория взрывозащиты для пыли нет
Исполнение коммутационного контакта механический
Рабочая частота расчетное значение 50 ... 60 Гц
Число размыкающих контактов для вспомогательных контактов 1
Число замыкающих контактов для вспомогательных контактов 1
Рабочий ток при AC-15
При 125 В расчетное значение 6 А
При 230 В расчетное значение 3 А
Рабочий ток при DC-13
При 125 В расчетное значение 0,55 А
При 230 В расчетное значение 0,27 А
Корпус Конструкция корпуса параллелепипед
Материал корпуса металл
Покрытие корпуса лакированный
Исполнение корпуса согласно норме Нет
Материал оболочки кабеля ПВХ
Головка привода Конструкция исполнительного механизма толкатель с головкой
Форма головки выключателя выпуклость
Исполнение функции коммутации элемент мгновенного выключателя
Принцип коммутации элементы мгновенного выключателя
Число коммутационных контактов противоаварийный 1
Монтаж/ крепление/ размеры Монтажное положение любой
Вид креплений винтовое крепление
Подсоединения/ клеммы Исполнение разъема питания кабель 5 x 0,75мм²
Исполнение интерфейса для противоаварийной связи нет
Связь/ протокол Исполнение интерфейса нет
