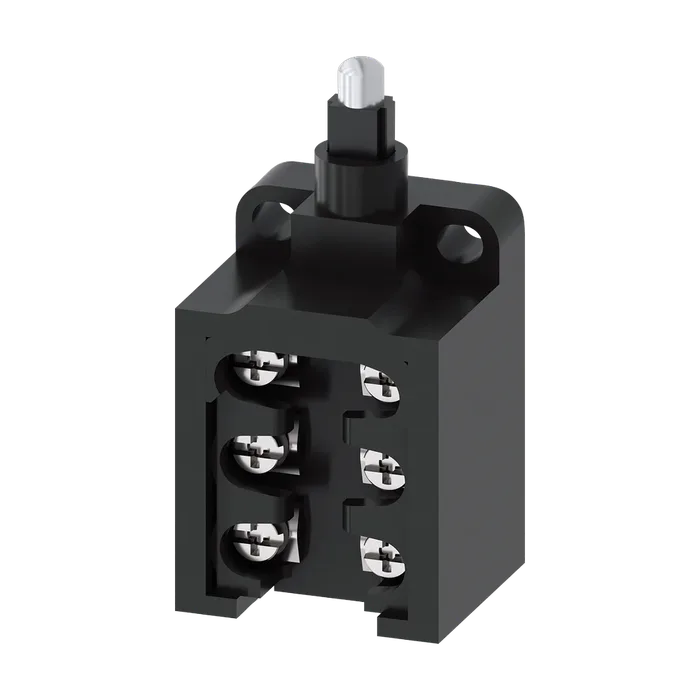

Позиционный выключатель Пластмассовый корпус безоболочный, 30 мм 2 НО/1 НЗ, контакты зависимого действия Металлический толкатель, IP10
Торговая марка изделия SIRIUS
Наименование изделия Негерметичные позиционные выключатели
Наименование типа изделия 3SE5
Заводской номер изделия
Коммутационных контактов, входящих в комплект поставки 3SE5000-0PA00 Пригодность к использованию защитный выключатель Да
Функция изделия принудительное открытие Да
Напряжение развязки расчетное значение 250 В
Степень загрязнения класс 3
Выдерживаемое импульсное напряжение расчетное значение 4 кВ
Степень защиты IP IP10
Ударопрочность
Согласно МЭК 60068-2-27 30g / 11 мс
Вибропрочность
Согласно МЭК 60068-2-6 0,35 мм / 5г
Механический срок службы (коммутационных 15 000 000
Циклов) типичный
Примечание 1000000 при угле подъезда 30°
Коммутационная износостойкость при AC-15 при 230 В типичный 100 000
Коммутационная износостойкость с контактором 3RH11, 3RT1016, 3RT1017, 3RT1024, 3RT1025, 3RT1026 типичный 10 000 000
Число электрических коммутационных циклов в час с контактором 3RH11, 3RT1016, 3RT1017, 3RT1024, 3RT1025, 3RT1026 6 000
Тепловой ток 10 А
Материал корпуса головки выключателя пластмасса
Справочный идентификатор согласно МЭК 81346- 2:2009 B
Ток длительной нагрузки линейного защитного автомата с характеристикой C 1 A; для тока короткого замыкания меньше 400 А
Ток длительной нагрузки плавкой вставки безынерционного предохранителя DIAZED 10 A; для тока короткого замыкания меньше 400 А
Ток длительной нагрузки плавкой вставки предохранителя DIAZED gG 6 А
Принцип действия механический
Воспроизводимость 0,05 мм
Директива RoHS (дата) 07/01/2006
Мин. усилие срабатывания в направлении срабатывания 20 Н
Длина датчика 59,2 мм
Ширина датчика 30 мм
Окружающая температура
При эксплуатации -25 ... +85 °C
При хранении -40 ... +90 °C
Категория взрывозащиты для пыли нет
Исполнение коммутационного контакта механический
Рабочая частота расчетное значение 50 ... 60 Гц
Число размыкающих контактов для вспомогательных контактов 1
Число замыкающих контактов для вспомогательных контактов 2
Рабочий ток при AC-15
При 24 В расчетное значение 6 А
При 120 В расчетное значение 6 А
При 240 В расчетное значение 6 А
При 400 В расчетное значение 4 А
Рабочий ток при DC-13
При 24 В расчетное значение 3 А
При 125 В расчетное значение 0,55 А
При 250 В расчетное значение 0,27 А
При 400 В расчетное значение 0,12 А
Материал корпуса пластмасса, без оболочки
Покрытие корпуса прочие
Исполнение корпуса согласно норме Нет
Конструкция исполнительного механизма Металлический полукруглый толкатель
Стандартное обозначение головки выключателя EN 50047, модификация B
Форма головки выключателя выпуклость
Исполнение функции коммутации принудительный размыкатель
Принцип коммутации элементы плавного выключателя
Число коммутационных контактов противоаварийный 1
Монтажное положение любой
Вид креплений винтовое крепление
Исполнение разъема питания винтовой зажим
Вид подключаемых сечений проводов
Однопроводной 1x (0,5 ... 1,5 мм²), 2x (0,5 ... 0,75 мм²)
Тонкожильный с заделкой концов кабеля 1x (0,5 ... 1,5 мм²),, 2x (0,5 ... 0,75 мм²)
Для проводов американского калибра (AWG) однопроводной 1x (20 ... 16), 2x (20 ... 18)
Для проводов американского калибра (AWG) многопроводной 1x (20 ... 16), 2x (20 ... 18)
Исполнение интерфейса для противоаварийной связи нет
Исполнение интерфейса нет
