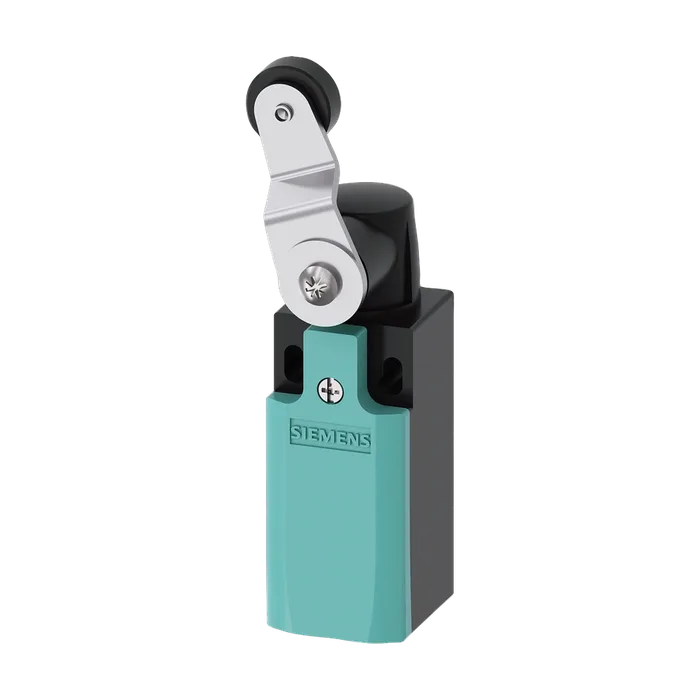

Позиционный выключатель Пластмассовый корпус согласно DIN EN 50047, 31 мм Подключение устройства 1 x (M20 x 1,5) 1 НО/2 НЗ, контакты мгновенного действия Качающийся рычаг, длина 35 мм настраивается справа/слева с пластмассовым роликом 19 мм По спецификации заказчика Качающийся рычаг установлен на отгиб и зафиксирован по часовой стрелке под определенным углом: 340°
по запросуС НДС
Код товара: 3SE52320LK151AL6
Доступен к заказу
01
Описание
Позиционный выключатель Пластмассовый корпус согласно DIN EN 50047, 31 мм Подключение устройства 1 x (M20 x 1,5) 1 НО/2 НЗ, контакты мгновенного действия Качающийся рычаг, длина 35 мм настраивается справа/слева с пластмассовым роликом 19 мм По спецификации заказчика Качающийся рычаг установлен на отгиб и зафиксирован по часовой стрелке под определенным углом: 340°
Торговая марка изделияSIRIUS
Наименование изделияМеханические позиционные выключатели
Наименование типа изделия3SE5
Заводской номер изделия
Приводной головки позиционного выключателя, входящей в комплект поставки3SE5000-0AK00
Исполнительного рычага, входящего в комплект поставки3SE5000-0AA15
Коммутационных контактов, входящих в комплект поставки3SE5000-0LA00
Пустого корпуса с крышкой, входящего в комплект поставки3SE5232-0AC05
Пригодность к использованию защитный выключательДа
Число электрических коммутационных циклов в час с контактором 3RH11, 3RT1016, 3RT1017, 3RT1024, 3RT1025, 3RT10266 000
Тепловой ток10 А
Материал корпуса головки выключателяпластмасса
Справочный идентификатор согласно МЭК 81346- 2:2009B
Ток длительной нагрузки линейного защитного автомата с характеристикой C1 A; для тока короткого замыкания меньше 400 А
Ток длительной нагрузки плавкой вставки безынерционного предохранителя DIAZED10 A; для тока короткого замыкания меньше 400 А
Ток длительной нагрузки плавкой вставки предохранителя DIAZED gG6 А
Принцип действиямеханический
Воспроизводимость0,05 мм
Директива RoHS (дата)07/01/2006
Момент срабатывания в направлении срабатывания0,25 Н·м
Длина датчика125,5 мм
Ширина датчика31 мм
Окружающая температура
При эксплуатации-25 ... +85 °C
При хранении-40 ... +90 °C
Категория взрывозащиты для пылинет
Исполнение коммутационного контактамеханический
Рабочая частота расчетное значение50 ... 60 Гц
Число размыкающих контактов для вспомогательных контактов2
Число замыкающих контактов для вспомогательных контактов1
Рабочий ток при AC-15
При 24 В расчетное значение6 А
При 120 В расчетное значение6 А
При 240 В расчетное значение6 А
При 400 В расчетное значение4 А
Рабочий ток при DC-13
При 24 В расчетное значение3 А
При 125 В расчетное значение0,55 А
При 250 В расчетное значение0,27 А
При 400 В расчетное значение0,12 А
Конструкция корпусапараллелепипед, узкий
Материал корпусапластмасса
Покрытие корпусапрочие
Исполнение корпуса согласно нормеДа
Конструкция исполнительного механизмаМеталлический поворотный рычаг, длина 35 мм, шаг 9 мм, перевернутый, EN50041, с пластиковым роликом 19 мм, поворот на 340°
Стандартное обозначение головки выключателяEN 50047, модификация A
Форма головки выключателяролик
Исполнение функции коммутациипринудительный размыкатель
Принцип коммутацииэлементы мгновенного выключателя
