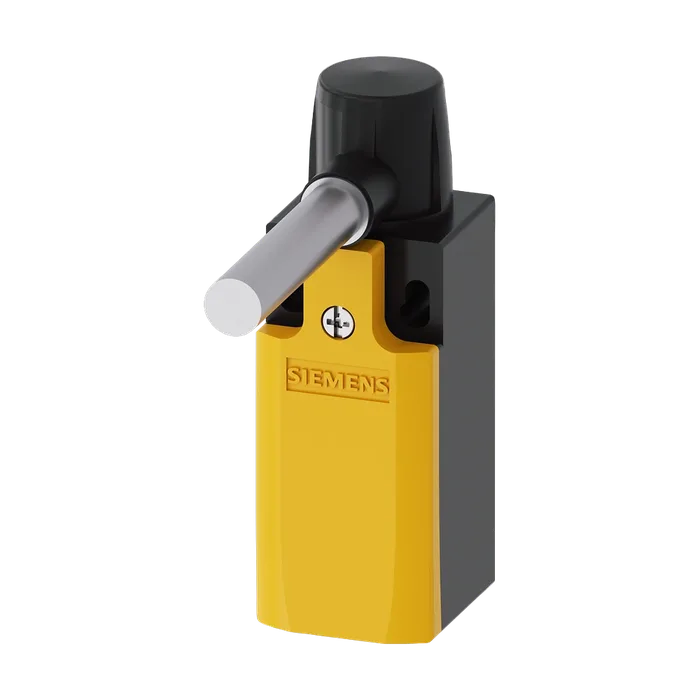

Шарнирный выключатель Пластмассовый корпус, 31 мм согласно DIN EN 50047 Подключение устройства 1 x (M20 x 1,5) 1 НО/1 НЗ, контакты мгновенного действия встроено, с цельным валом Диаметр = 10 мм угол переключения 10°
Общие Торговая марка изделия SIRIUS
Наименование изделия Механические шарнирные защитные выключатели
Наименование типа изделия 3SE5
Заводской номер изделия
Приводной головки позиционного выключателя, входящей в комплект поставки 3SE5000-0AU22 Пригодность к использованию защитный выключатель Да
Общие технические данные Функция изделия принудительное открытие Да
Напряжение развязки расчетное значение 400 В
Степень загрязнения класс 3
Выдерживаемое импульсное напряжение расчетное значение 6 кВ
Степень защиты IP IP65
Ударопрочность
Согласно МЭК 60068-2-27 30g / 11 мс
Вибропрочность
Согласно МЭК 60068-2-6 0,35 мм / 5г
Механический срок службы (коммутационных циклов) типичный 1 000 000
Коммутационная износостойкость при AC-15 при 230 В типичный 100 000
Коммутационная износостойкость с контактором 3RH11, 3RT1016, 3RT1017, 3RT1024, 3RT1025, 3RT1026 типичный 1 000 000
Число электрических коммутационных циклов в час с контактором 3RH11, 3RT1016, 3RT1017, 3RT1024, 3RT1025, 3RT1026 6 000
Тепловой ток 10 А
Материал корпуса головки выключателя пластмасса / нержавеющая сталь
Справочный идентификатор согласно МЭК 81346- 2:2009 B
Ток длительной нагрузки линейного защитного автомата с характеристикой C 1 A; для тока короткого замыкания меньше 400 А
Ток длительной нагрузки плавкой вставки безынерционного предохранителя DIAZED 10 A; для тока короткого замыкания меньше 400 А
Ток длительной нагрузки плавкой вставки предохранителя DIAZED gG 6 А
Принцип действия механический
Воспроизводимость 0,05 мм
Директива RoHS (дата) 07/01/2006
Момент срабатывания в направлении срабатывания 0,2 Н·м
Длина датчика 92 мм
Ширина датчика 31 мм
Условия окружающей среды Окружающая температура
При эксплуатации -25 ... +85 °C
При хранении -40 ... +90 °C
Категория взрывозащиты для пыли нет
Исполнение коммутационного контакта механический
Рабочая частота расчетное значение 50 ... 60 Гц
Число размыкающих контактов для вспомогательных контактов 1
Число замыкающих контактов для вспомогательных контактов 1
Рабочий ток при AC-15
При 24 В расчетное значение 6 А
При 120 В расчетное значение 6 А
При 240 В расчетное значение 6 А
При 400 В расчетное значение 4 А
Рабочий ток при DC-13
При 24 В расчетное значение 3 А
При 125 В расчетное значение 0,55 А
При 250 В расчетное значение 0,27 А
При 400 В расчетное значение 0,12 А
Корпус Конструкция корпуса параллелепипед, узкий
Материал корпуса пластмасса
Покрытие корпуса прочие
Исполнение корпуса согласно норме Да
Головка привода Конструкция исполнительного механизма Ось вращения,угол поворота 10°, сплошной вал диаметр 10 мм.
Исполнение функции коммутации принудительный размыкатель, интегрированный
Принцип коммутации элементы мгновенного выключателя
Число коммутационных контактов противоаварийный 1
Исполнение кабельного ввода 1x (M20 x 1,5)
Монтаж/ крепление/ размеры Монтажное положение любой
Вид креплений винтовое крепление
Подсоединения/ клеммы Исполнение разъема питания винтовой зажим
Вид подключаемых сечений проводов
Однопроводной 1x (0,5 ... 1,5 мм²), 2x (0,5 ... 0,75 мм²)
Тонкожильный с заделкой концов кабеля 1x (0,5 ... 1,5 мм²),, 2x (0,5 ... 0,75 мм²)
Для проводов американского калибра (AWG) однопроводной 1x (20 ... 16), 2x (20 ... 18)
Для проводов американского калибра (AWG) многопроводной 1x (20 ... 16), 2x (20 ... 18)
Исполнение интерфейса для противоаварийной связи нет
Связь/ протокол Исполнение интерфейса нет
