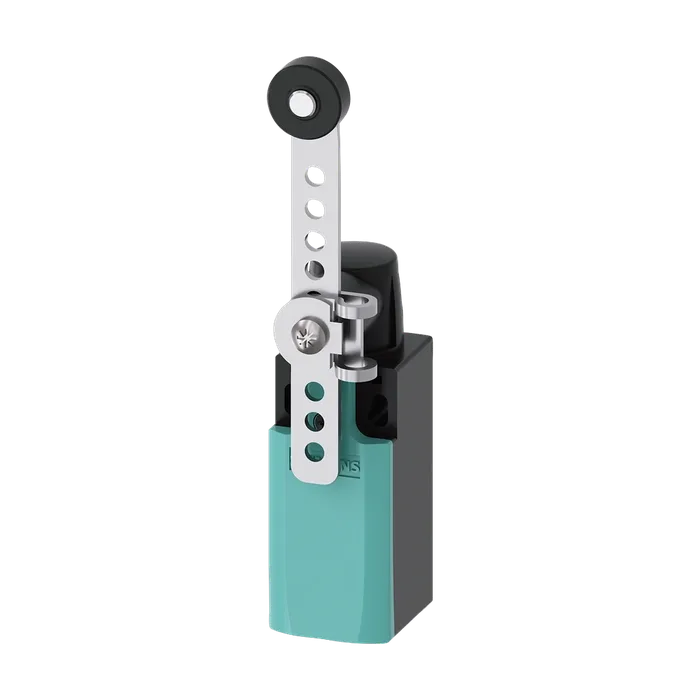

Позиционный выключатель Металлический корпус согласно DIN EN 50047, 31 мм Подключение устройства 1 x M20 x 1,5 1 НО/2 НЗ, контакты мгновенного действия с возможностью изменения длины Качающийся рычаг с кинематическим замыканием (отверстие сетки) настраивается справа/слева с пластмассовым роликом 19 мм
по запросуС НДС
Код товара: 3SE52120LK60
Доступен к заказу
01
Описание
Позиционный выключатель Металлический корпус согласно DIN EN 50047, 31 мм Подключение устройства 1 x M20 x 1,5 1 НО/2 НЗ, контакты мгновенного действия с возможностью изменения длины Качающийся рычаг с кинематическим замыканием (отверстие сетки) настраивается справа/слева с пластмассовым роликом 19 мм
Торговая марка изделияSIRIUS
Наименование изделияМеханические позиционные выключатели
Наименование типа изделия3SE5
Заводской номер изделия
Приводной головки позиционного выключателя, входящей в комплект поставки3SE5000-0AK00
Исполнительного рычага, входящего в комплект поставки3SE5000-0AA60
Коммутационных контактов, входящих в комплект поставки3SE5000-0LA00
Пустого корпуса с крышкой, входящего в комплект поставки3SE5212-0AC05
Пригодность к использованию защитный выключательДа
Число электрических коммутационных циклов в час с контактором 3RH11, 3RT1016, 3RT1017, 3RT1024, 3RT1025, 3RT10266 000
Тепловой ток10 А
Материал корпуса головки выключателяметалл
Справочный идентификатор согласно МЭК 81346- 2:2009B
Ток длительной нагрузки линейного защитного автомата с характеристикой C1 A; для тока короткого замыкания меньше 400 А
Ток длительной нагрузки плавкой вставки безынерционного предохранителя DIAZED10 A; для тока короткого замыкания меньше 400 А
Ток длительной нагрузки плавкой вставки предохранителя DIAZED gG6 А
Принцип действиямеханический
Воспроизводимость0,05 мм
Директива RoHS (дата)07/01/2006
Момент срабатывания в направлении срабатывания0,25 Н·м
Длина датчика182 мм
Ширина датчика31 мм
Окружающая температура
При эксплуатации-25 ... +85 °C
При хранении-40 ... +90 °C
Категория взрывозащиты для пылинет
Исполнение коммутационного контактамеханический
Рабочая частота расчетное значение50 ... 60 Гц
Число размыкающих контактов для вспомогательных контактов2
Число замыкающих контактов для вспомогательных контактов1
Рабочий ток при AC-15
При 24 В расчетное значение6 А
При 120 В расчетное значение6 А
При 240 В расчетное значение6 А
При 400 В расчетное значение4 А
Рабочий ток при DC-13
При 24 В расчетное значение3 А
При 125 В расчетное значение0,55 А
При 250 В расчетное значение0,27 А
При 400 В расчетное значение0,12 А
Конструкция корпусапараллелепипед, узкий
Материал корпусаметалл
Покрытие корпусакатафорезная окраска
Исполнение корпуса согласно нормеДа
Конструкция исполнительного механизмаРегулируемый по длине металлический поворотный рычаг с кинематическим замыканием, длина 100 мм, с пластиковым роликом 19 мм
Стандартное обозначение головки выключателяEN 50047, модификация A
Форма головки выключателяролик
Исполнение функции коммутациипринудительный размыкатель
Принцип коммутацииэлементы мгновенного выключателя
Тонкожильный с заделкой концов кабеля1x (0,5 ... 1,5 мм²),, 2x (0,5 ... 0,75 мм²)
Для проводов американского калибра (AWG) однопроводной1x (20 ... 16), 2x (20 ... 18)
Для проводов американского калибра (AWG) многопроводной1x (20 ... 16), 2x (20 ... 18)
Исполнение интерфейса для противоаварийной связинет
Исполнение интерфейсанет
Артикул3SE5212-0LK60
Каталог IDCC-IC10
Код группыR711
Товарный код85365080
Вес Нетто (Кг)0,240 Кг
Вид продуктовШирина корпуса 31 мм согласно EN 50047
ПроизводительSiemens
Ценовая Группа41K
Группа Продукта5317
Размер упаковки43,00 x 67,00 x 148,00
Единицы Измерения1 шт.
Описание Продукта"ПОЗИЦИОННЫЙ ВЫКЛЮЧАТЕЛЬ SIRIUS, ПЛАСТИК КОРПУС В СООТВ. С EN50047, 31MM ПОДКЛЮЧЕНИЕ АППАРАТА 1X M20X1.5), 1НО/1НЗ БЫСТРОДЕЙСТВУЮЩИЕ КОНТАКТЫ (SNAP-ACTION), INTEGRATED (NOT REPLACEABLE) РЕГУЛИРУЕМЫЙ РОЛИКОВЫЙ ПРИВОД ФОРМА-FIT (HOLE PITCH) RIGHT/LEFT SIDE РЕГ., C ПЛАСТИКОВЫМ РОЛИКОМ 19M"
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)3SE5212-0LK60
Единица Измерения УпаковкиMM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
