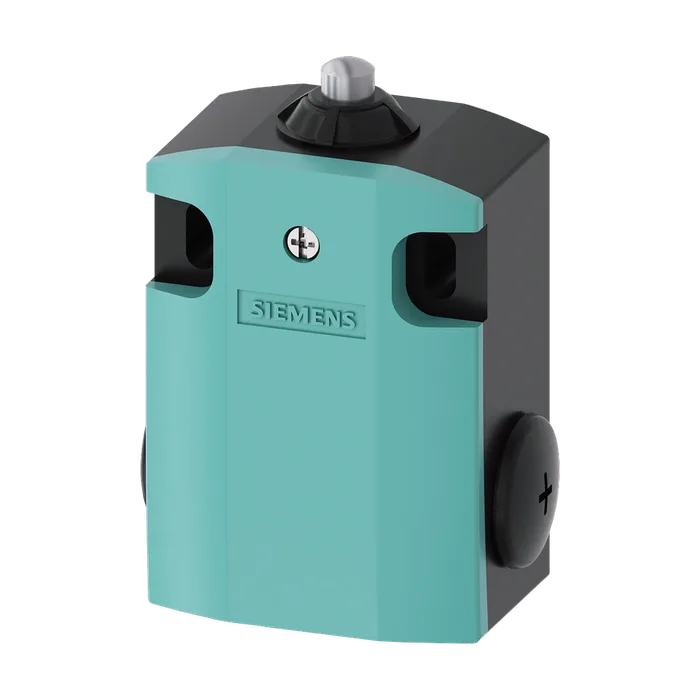

Позиционный выключатель Металлический корпус шириной 56 мм Подключение устройства 3 x (M20 x 1,5) 1 НО/2 НЗ, контакты зависимого действия Простой толкатель, Металл
Общие Торговая марка изделия SIRIUS
Наименование изделия Механические позиционные выключатели
Наименование типа изделия 3SE5
Заводской номер изделия
Базового выключателя, входящего в комплект поставки 3SE5122-0KA00 Приводной головки позиционного выключателя, входящей в комплект поставки 3SE5000-0AB01 Коммутационных контактов, входящих в комплект поставки 3SE5000-0KA00 Пустого корпуса с крышкой, входящего в комплект поставки 3SE5122-0AA00 Пригодность к использованию защитный выключатель Да
Общие технические данные Функция изделия принудительное открытие Да
Напряжение развязки расчетное значение 400 В
Степень загрязнения класс 3
Выдерживаемое импульсное напряжение расчетное значение 6 кВ
Степень защиты IP IP66/IP67
Ударопрочность
Согласно МЭК 60068-2-27 30g / 11 мс
Вибропрочность согласно МЭК 60068-2-6 0,35 мм / 5г
Механический срок службы (коммутационных циклов) типичный 15 000 000
Коммутационная износостойкость при AC-15 при 230 В типичный 100 000
Коммутационная износостойкость с контактором 3RH11, 3RT1016, 3RT1017, 3RT1024, 3RT1025, 3RT1026 типичный 10 000 000
Число электрических коммутационных циклов в час с контактором 3RH11, 3RT1016, 3RT1017, 3RT1024, 3RT1025, 3RT1026 6 000
Тепловой ток 10 А
Материал корпуса головки выключателя металл
Справочный идентификатор согласно МЭК 81346- 2:2009 B
Ток длительной нагрузки линейного защитного автомата с характеристикой C 1 A; для тока короткого замыкания меньше 400 А
Ток длительной нагрузки плавкой вставки безынерционного предохранителя DIAZED 10 A; для тока короткого замыкания меньше 400 А
Ток длительной нагрузки плавкой вставки предохранителя DIAZED gG 6 А
Принцип действия механический
Воспроизводимость 0,05 мм
Директива RoHS (дата) 07/01/2006
Мин. усилие срабатывания в направлении срабатывания 20 Н
Длина датчика 85,7 мм
Ширина датчика 56 мм
Условия окружающей среды Окружающая температура
При эксплуатации -25 ... +85 °C
При хранении -40 ... +90 °C
Категория взрывозащиты для пыли нет
Исполнение коммутационного контакта механический
Рабочая частота расчетное значение 50 ... 60 Гц
Число размыкающих контактов для вспомогательных контактов 2
Число замыкающих контактов для вспомогательных контактов 1
Рабочий ток при AC-15
При 24 В расчетное значение 6 А
При 125 В расчетное значение 6 А
При 240 В расчетное значение 6 А
При 400 В расчетное значение 4 А
Рабочий ток при DC-13
При 24 В расчетное значение 3 А
При 125 В расчетное значение 0,55 А
При 250 В расчетное значение 0,27 А
При 400 В расчетное значение 0,12 А
Корпус Конструкция корпуса параллелепипед, широкий
Материал корпуса металл
Покрытие корпуса катафорезная окраска
Исполнение корпуса согласно норме Нет
Головка привода Конструкция исполнительного механизма Закругленный плунжер из нержавеющей стали
Стандартное обозначение головки выключателя EN 50041, модификация B
Форма головки выключателя выпуклость
Исполнение функции коммутации принудительный размыкатель
Принцип коммутации элементы плавного выключателя
Число коммутационных контактов противоаварийный 2
Исполнение кабельного ввода 3x (M20 x 1,5)
Монтаж/ крепление/ размеры Монтажное положение любой
Вид креплений винтовое крепление
Подсоединения/ клеммы Исполнение разъема питания винтовой зажим
Вид подключаемых сечений проводов
Однопроводной 1x (0,5 ... 1,5 мм²), 2x (0,5 ... 0,75 мм²)
Тонкожильный с заделкой концов кабеля 1x (0,5 ... 1,5 мм²),, 2x (0,5 ... 0,75 мм²)
Для проводов американского калибра (AWG) однопроводной 1x (20 ... 16), 2x (20 ... 18)
Для проводов американского калибра (AWG) многопроводной 1x (20 ... 16), 2x (20 ... 18)
Исполнение интерфейса для противоаварийной связи нет
Связь/ протокол Исполнение интерфейса нет
