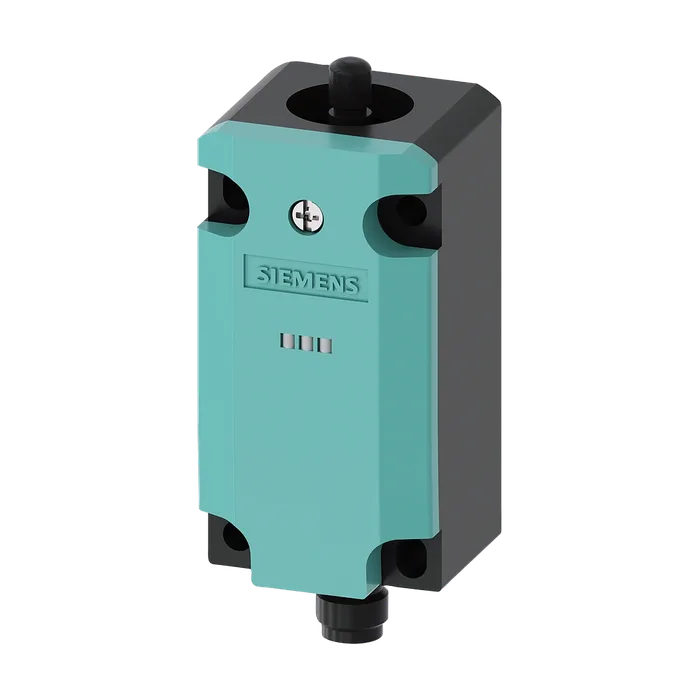

Базовый выключатель 3SE51, металлический корпус 40 мм согласно EN 50041, 1 НО/2 НЗ, контакты мгновенного действия со штекером M12, 8-полюсный, металл без приводной головки Расположение штырьковых выводов: контакт 1 = 21, контакт 2 = 22 контакт 3 = 13 и зеленый светодиод, контакт 4 = 14 и желтый светодиод, контакт 5 = 31, контакт 6 = 32 контакт 7 = масса светодиода, контакт 8 = PE
Общие Торговая марка изделия SIRIUS
Наименование изделия Механические защитные выключатели
Наименование типа изделия 3SE5
Заводской номер изделия
Коммутационных контактов, входящих в комплект поставки 3SE5000-0LA00 Пригодность к использованию защитный выключатель Да
Общие технические данные Функция изделия принудительное открытие Да
Напряжение развязки расчетное значение 50 В
Степень загрязнения класс 3
Выдерживаемое импульсное напряжение расчетное значение 0,8 кВ
Степень защиты IP IP66/IP67
Ударопрочность
Согласно МЭК 60068-2-27 30g / 11 мс
Вибропрочность согласно МЭК 60068-2-6 0,35 мм / 5г
Механический срок службы (коммутационных циклов) типичный 15 000 000
Коммутационная износостойкость с контактором 3RH11, 3RT1016, 3RT1017, 3RT1024, 3RT1025, 3RT1026 типичный 10 000 000
Число электрических коммутационных циклов в час с контактором 3RH11, 3RT1016, 3RT1017, 3RT1024, 3RT1025, 3RT1026 6 000
Тепловой ток 1,5 А
Справочный идентификатор согласно МЭК 81346- 2:2009 B
Ток длительной нагрузки линейного защитного автомата с характеристикой C 1 A; для тока короткого замыкания меньше 400 А
Ток длительной нагрузки плавкой вставки безынерционного предохранителя DIAZED 1,5 A; для тока короткого замыкания меньше 400 А
Ток длительной нагрузки плавкой вставки предохранителя DIAZED gG 1,5 А
Принцип действия механический
Воспроизводимость 0,05 мм
Директива RoHS (дата) 07/01/2006
Мин. усилие срабатывания в направлении срабатывания 20 Н
Длина датчика 89,4 мм
Ширина датчика 40 мм
Условия окружающей среды Окружающая температура
При эксплуатации -25 ... +60 °C
При хранении -40 ... +90 °C
Категория взрывозащиты для пыли нет
Исполнение коммутационного контакта механический
Число размыкающих контактов для вспомогательных контактов 2
Число замыкающих контактов для вспомогательных контактов 1
Рабочий ток при DC-13
При 24 В расчетное значение 1,5 А
Корпус Конструкция корпуса параллелепипед, узкий
Материал корпуса металл
Покрытие корпуса катафорезная окраска
Исполнение корпуса согласно норме Да
Головка привода Конструкция исполнительного механизма прочее, без, одинарный переключатель со штекером
Стандартное обозначение головки выключателя EN 50041
Исполнение функции коммутации принудительный размыкающий контакт с соответствующей приводной головкой с принудительным размыканием
Принцип коммутации элементы мгновенного выключателя
Число коммутационных контактов противоаварийный 2
Исполнение кабельного ввода M12-штекер
Исполнение штекерного разъема штекер М12, 8-полюсный: штырёк 1 = клемма 21, штырёк 2 = 22, штырёк 3 = 13/светодиод зеленый, штырёк 4 = 14/светодиод желтый , штырёк 5 = 31, штырёк 6 = 32, штырёк 7 = масса светодиод, штырёк 8 = светодиод
Монтаж/ крепление/ размеры Монтажное положение любой
Вид креплений винтовое крепление
Подсоединения/ клеммы Исполнение разъема питания штекер M12, нерегулируемый
Напряжение питания Тип напряжения напряжения питания опционального светодиодного индикатора Постоянный ток
Напряжение питания
Светодиода 24 В
Исполнение интерфейса для противоаварийной связи нет
Связь/ протокол Исполнение интерфейса нет
Сертификаты/ допуски к эксплуатации 1 WH = White 21 -B
6 4 2 BN = Brown 22
3 GN = Green 13+LED-Green
4 BK = Black 3 14+LED-Yellow
7 5 YE = Yellow 8 31
6 PK = Pink 32 GND LED
1 2 7 BU = Blue 8 GN/YE = Green/Yellow GND LED 13 31 21 24V DC
