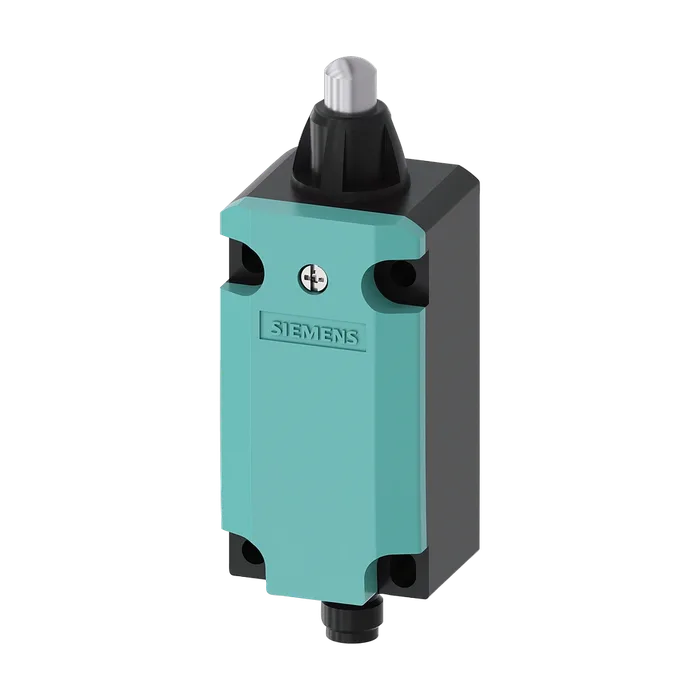

Позиционный выключатель, 3SE51 с закругленным плунжером (нержавеющая сталь), Металлический корпус 40 мм согласно DIN EN 50041 1 НО/1 НЗ, контакты мгновенного действия со штекером M12, 4- полюсн., фиксированное расположение штырьковых выводов: контакт 1 = 21, контакт 2 = 22 Контакт 3 = 13, контакт 4 = 14
Торговая марка изделия SIRIUS
Наименование изделия Механические позиционные выключатели
Наименование типа изделия 3SE5
Заводской номер изделия
Базового выключателя, входящего в комплект поставки 3SE5114-0CA00-1AC4
Коммутационных контактов, входящих в комплект поставки 3SE5000-0CA00 Пригодность к использованию защитный выключатель Да
Функция изделия принудительное открытие Да
Напряжение развязки расчетное значение 250 В
Степень загрязнения класс 3
Выдерживаемое импульсное напряжение расчетное значение 1,5 кВ
Степень защиты IP IP67
Ударопрочность
Согласно МЭК 60068-2-27 30g / 11 мс
Вибропрочность согласно МЭК 60068-2-6 0,35 мм / 5г
Механический срок службы (коммутационных циклов) типичный 15 000 000
Коммутационная износостойкость при AC-15 при 230 В типичный 100 000
Коммутационная износостойкость с контактором 3RH11, 3RT1016, 3RT1017, 3RT1024, 3RT1025, 3RT1026 типичный 10 000 000
Число электрических коммутационных циклов в час с контактором 3RH11, 3RT1016, 3RT1017, 3RT1024, 3RT1025, 3RT1026 6 000
Тепловой ток 4 А
Материал корпуса головки выключателя металл
Справочный идентификатор согласно МЭК 81346- 2:2009 B
Ток длительной нагрузки линейного защитного автомата с характеристикой C 1 A; для тока короткого замыкания меньше 400 А
Ток длительной нагрузки плавкой вставки безынерционного предохранителя DIAZED 4 A; для тока короткого замыкания меньше 400 А
Ток длительной нагрузки плавкой вставки предохранителя DIAZED gG 4 А
Принцип действия механический
Воспроизводимость 0,05 мм
Директива RoHS (дата) 07/01/2006
Мин. усилие срабатывания в направлении срабатывания 20 Н
Длина датчика 117 мм
Ширина датчика 40 мм
Окружающая температура
При эксплуатации -25 ... +85 °C
При хранении -40 ... +90 °C
Категория взрывозащиты для пыли нет
Исполнение коммутационного контакта механический
Рабочая частота расчетное значение 50 ... 60 Гц
Число размыкающих контактов для вспомогательных контактов 1
Число замыкающих контактов для вспомогательных контактов 1
Рабочий ток при AC-15
При 24 В расчетное значение 4 А
При 125 В расчетное значение 4 А
При 240 В расчетное значение 4 А
Рабочий ток при DC-13
При 24 В расчетное значение 3 А
При 125 В расчетное значение 0,55 А
При 250 В расчетное значение 0,27 А
Конструкция корпуса параллелепипед, узкий
Материал корпуса металл
Покрытие корпуса катафорезная окраска
Исполнение корпуса согласно норме Да
Конструкция исполнительного механизма Закругленный плунжер из нержавеющей стали
Стандартное обозначение головки выключателя EN 50041, модификация B
Форма головки выключателя выпуклость
Исполнение функции коммутации принудительный размыкающий контакт с соответствующей приводной головкой с принудительным размыканием
Принцип коммутации элементы мгновенного выключателя
Число коммутационных контактов противоаварийный 1
Исполнение кабельного ввода M12-штекер
Исполнение штекерного разъема штекер М12, 4-полюсный: штырек 1 = клемма 21, штырек 2 = 22, штырек 3 = 13, штырек 4 = 14
Монтажное положение любой
Вид креплений винтовое крепление
Исполнение разъема питания штекер M12, нерегулируемый
Исполнение интерфейса для противоаварийной связи нет
Исполнение интерфейса нет
