Автомат защиты двигателя 3RV1 Siemens 3RV1611-1AG14
Доступен к заказу

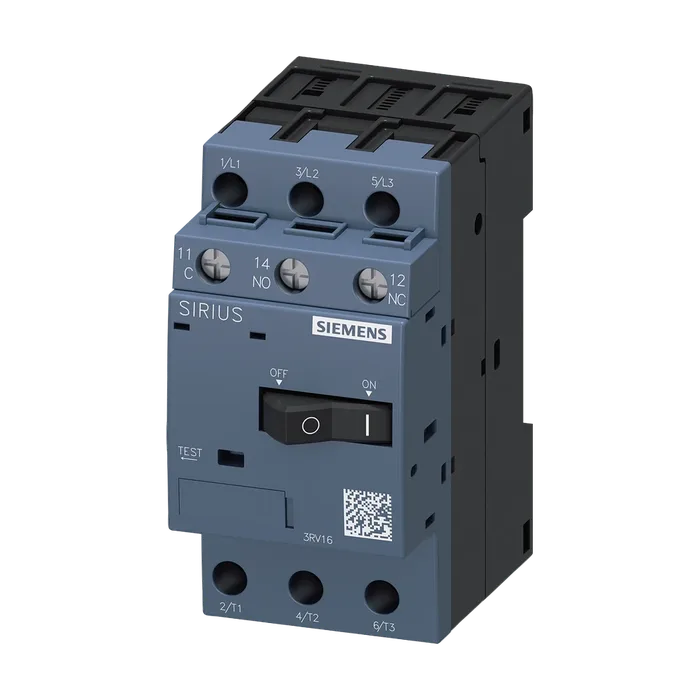

Автомат защиты двигателя 3RV1 Siemens 3RV1611-1AG14
Трансформатор напряжения Расцепитель, типоразмер S00 1,4 A, N- расцепитель 6 A, 1 П с поперечным выключателем вспомогательных цепей
15 084,28 ₽ С НДС
Код товара: 3RV16111AG14
Доступен к заказу
01
Описание
Трансформатор напряжения Расцепитель, типоразмер S00 1,4 A, N- расцепитель 6 A, 1 П с поперечным выключателем вспомогательных цепей
Торговая марка изделия SIRIUS
Наименование изделия автоматический выключатель защиты двигателя
Исполнение изделия для дистанционной защиты
Наименование типа изделия 3RV1
Типоразмер автоматического выключателя S00
Дополнение изделия вспомогательный выключатель мощность потерь [Вт] при расчетном значении Да
Тока
При переменном токе в теплом рабочем состоянии 7,25 Вт
При переменном токе в теплом рабочем состоянии на каждый полюс 2,4 Вт
Напряжение развязки при степени загрязнения 3 при переменном токе расчетное значение 690 В
Выдерживаемое импульсное напряжение расчетное значение механический срок службы (коммутационных 6 кВ
Циклов)
Главных контактов типичный 10 000
Вспомогательных контактов типичный 10 000
Справочный идентификатор согласно МЭК 81346- 2:2009 Q
Директива RoHS (дата) 01/01/2013
Высота над уровнем моря при высоте над уровнем моря макс. 2 000 м
Окружающая температура
При эксплуатации -20 ... +60 °C
При хранении -50 ... +80 °C
При транспортировке -50 ... +80 °C
Относительная атмосферная влажность при эксплуатации 10 ... 95 %
Число полюсов для главной цепи 3
Рабочее напряжение
Расчетное значение 20 ... 690 В
При AC-3 расчетное значение макс. 400 В
При AC-3e расчетное значение макс. 400 В
Рабочая частота расчетное значение 60 Гц
Рабочий ток расчетное значение 1,4 А
Рабочий ток
При AC-3 при 400 В расчетное значение 1,4 А
При AC-3e при 400 В расчетное значение 1,4 А
Частота коммутации
При AC-3 макс. 15 1/h
При AC-3e макс. 15 1/h
Исполнение вспомогательного выключателя поперечный
Число размыкающих контактов для 1
Вспомогательных контактов
Примечание 1
Число замыкающих контактов для 1
Вспомогательных контактов
Примечание 1
Число переключающих контактов для вспомогательных контактов 1
Рабочий ток вспомогательных контактов при DC-13
При 24 В 0,3 А
При 60 В 0,3 А
Функция изделия
Обнаружение замыканий на землю Нет
Обнаружение потери фазы Да
Исполнение расцепителя тока перегрузки ном. предельная отключающая способность при тепловой
Коротком замыкании (Icu)
При переменном токе при 240 В расчетное значение 100 кА
При переменном токе при 400 В расчетное значение ном. рабочая отключающая способность при 50 кА
Коротком замыкании (Ics) при переменном токе
При 240 В расчетное значение 100 кА
При 400 В расчетное значение 50 кА
Порог срабатывания по току расцепителя тока короткого замыкания мгновенного действия 6 А
Электродвигателя
При 480 В расчетное значение 1,4 А
При 600 В расчетное значение 1,4 А
Функция изделия защита от коротких замыканий Да
Исполнение расцепителя тока короткого замыкания магнитный
Исполнение плавкой вставки предохранителя
Для защиты вспомогательного выключателя от короткого замыкания требуется исполнение плавкой вставки предохранителя для сети IT для защиты от коротких замыканий 2A FF 250V/1,1kA
Главной цепи
При 240 В не нужны
При 400 В gL/gG 20 А
При 500 В gL/gG 20 А
При 690 В gL/gG 20 А
Монтажное положение любой
Вид креплений винтовое и защёлкивающееся крепление на на стандартной монтажной шине 35 мм согласно DIN EN 60715
Высота 90 мм
Ширина 45 мм
Глубина 75 мм
Необходимое расстояние
До заземленных компонентов при 400 В
Вниз 20 мм
Вверх 20 мм
Вбок 9 мм
При 400 В
Вниз 20 мм
Вверх 20 мм
Вбок 9 мм
До заземленных компонентов при 500 В
Вниз 20 мм
Вверх 20 мм
Вбок ● до компонентов, находящихся под напряжением 9 мм
При 500 В
Вниз 20 мм
Вверх 20 мм
Вбок 9 мм
До заземленных компонентов при 690 В
Вниз 20 мм
Вверх 20 мм
Назад 0 мм
Вбок 9 мм
Вперед ● до компонентов, находящихся под напряжением 0 мм
При 690 В
Вниз 20 мм
Вверх 20 мм
Назад 0 мм
Вбок 9 мм
Вперед 0 мм
Исполнение разъема питания
Для главной цепи винтовой зажим
Для цепи вспомогательного и оперативного тока винтовой зажим
Расположение разъема питания для главной цепи сверху и снизу
Вид подключаемых сечений проводов
Для главных контактов
Однопроводной или многопроводной 2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²), 2x (1 ... 4 мм²)
Тонкожильный с заделкой концов кабеля 2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²)
Вид подключаемых сечений проводов
Для вспомогательных контактов
Однопроводной или многопроводной 2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²)
Начальный пусковой крутящий момент
Для главных контактов при винтовом зажиме 0,8 ... 1,2 Н·м
Для вспомогательных контактов при винтовом зажиме 0,8 ... 1,2 Н·м
Размер шлица отвертки Pozidriv разм. 2
Исполнение резьбы соединительного болта
Для главных контактов M3
Вспомогательных и управляющих контактов M3
Степень защиты IP с лицевой стороны согласно МЭК 60529 IP20
Защита от прикосновения с лицевой стороны согласно МЭК 60529 с защитой от вертикального прикосновения пальцем спереди
Исполнение индикатора для коммутационного положения Тумблер
Артикул 3RV1611-1AG14
Каталог ID CC-IC10
Код группы R711
Товарный код 85362010
Вес Нетто (Кг) 0,301 Кг
Вид продуктов SIRIUS 3RV1 motor starter protectors
Производитель Siemens
Ценовая Группа 41E
Группа Продукта 3715
Размер упаковки 49,00 x 100,00 x 84,00
Единицы Измерения 1 шт.
Описание Продукта ВЫКЛЮЧАТЕЛЬ АВТОМАТИЧЕСКИЙ ДЛЯ ТРАНСФОРМАТОРА, 1П, S00, 1.4 A
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 3RV1611-1AG14
Единица Измерения Упаковки MM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 1 день
