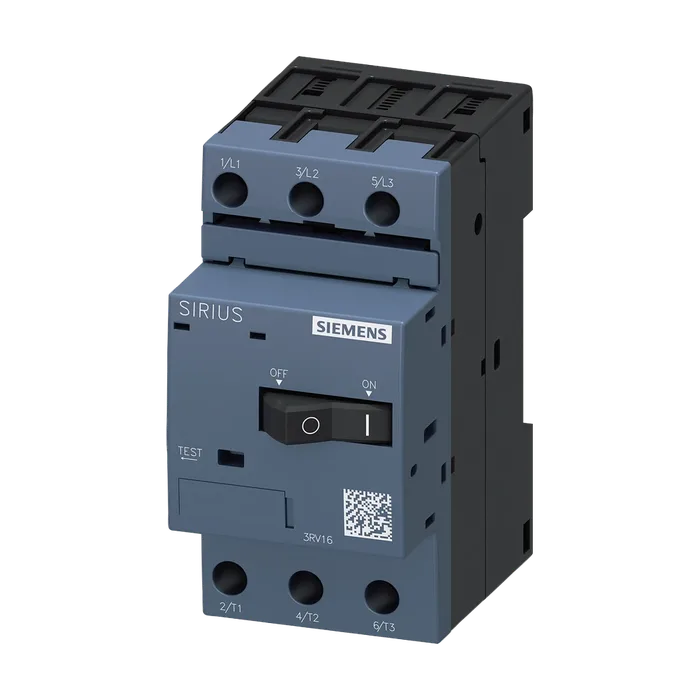

Автомат защиты двигателя 3RV1 Siemens 3RV1611-0BD10
Доступен к заказу
Автомат защиты двигателя 3RV1 Siemens 3RV1611-0BD10
Автоматический выключатель, типоразмер S00 для контроля предохранителя Винтовой зажим Максимальный расцепитель тока с обратнозависимой выдержкой времени 0,2 A N-расцепитель 1,2 A
7 012 ₽С НДС
Код товара: 3RV16110BD10
Доступен к заказу
01
Описание
Автоматический выключатель, типоразмер S00 для контроля предохранителя Винтовой зажим Максимальный расцепитель тока с обратнозависимой выдержкой времени 0,2 A N-расцепитель 1,2 A
Торговая марка изделияSIRIUS
Наименование изделияавтоматический выключатель защиты двигателя
Исполнение изделиядля контроля предохранителя
Наименование типа изделия3RV1
Типоразмер автоматического выключателяS00
Дополнение изделия вспомогательный выключатель мощность потерь [Вт] при расчетном значенииДа
Тока
При переменном токе в теплом рабочем состоянии5,5 Вт
При переменном токе в теплом рабочем состоянии на каждый полюс1,8 Вт
Напряжение развязки при степени загрязнения 3 при переменном токе расчетное значение690 В
Выдерживаемое импульсное напряжение расчетное значение механический срок службы (коммутационных6 кВ
Циклов)
Главных контактов типичный100 000
Вспомогательных контактов типичный100 000
Справочный идентификатор согласно МЭК 81346- 2:2009Q
Директива RoHS (дата)01/01/2013
Высота над уровнем моря при высоте над уровнем моря макс.2 000 м
Окружающая температура
При эксплуатации-20 ... +60 °C
При хранении-50 ... +80 °C
При транспортировке-50 ... +80 °C
Относительная атмосферная влажность при эксплуатации10 ... 95 %
Число полюсов для главной цепи3
Рабочее напряжение
Расчетное значение20 ... 690 В
При AC-3 расчетное значение макс.690 В
При AC-3e расчетное значение макс.690 В
Рабочая частота расчетное значение50 ... 60 Гц
Рабочий ток расчетное значение0,2 А
Рабочий ток
При AC-3 при 400 В расчетное значение0,2 А
При AC-3e при 400 В расчетное значение0,2 А
Частота коммутации
При AC-3 макс.15 1/h
При AC-3e макс.15 1/h
Число переключающих контактов для вспомогательных контактов0
Функция изделия
Обнаружение замыканий на землюНет
Обнаружение потери фазыДа
Исполнение расцепителя тока перегрузки ном. предельная отключающая способность притепловой
Коротком замыкании (Icu)
При переменном токе при 240 В расчетное значение100 кА
При переменном токе при 400 В расчетное значение100 кА
При переменном токе при 500 В расчетное значение100 кА
При переменном токе при 690 В расчетное значение ном. рабочая отключающая способность при100 кА
Коротком замыкании (Ics) при переменном токе
При 240 В расчетное значение100 кА
При 400 В расчетное значение100 кА
При 500 В расчетное значение100 кА
При 690 В расчетное значение100 кА
Порог срабатывания по току расцепителя тока короткого замыкания мгновенного действия1,2 А
Электродвигателя
При 480 В расчетное значение0,2 А
При 600 В расчетное значение0,2 А
Функция изделия защита от коротких замыканийДа
Исполнение расцепителя тока короткого замыкания исполнение плавкой вставки предохранителя для сети IT для защиты от коротких замыканиймагнитный
Главной цепи
При 240 Вне нужны
При 400 ВНет необходимости
При 500 ВНет необходимости
При 690 ВНет необходимости
Монтажное положениелюбой
Вид крепленийвинтовое и защёлкивающееся крепление на на стандартной монтажной шине 35 мм согласно DIN EN 60715
Высота90 мм
Ширина45 мм
Глубина75 мм
Необходимое расстояние
До заземленных компонентов при 400 В
Вниз20 мм
Вверх20 мм
Вбок ● до компонентов, находящихся под напряжением9 мм
При 400 В
Вниз20 мм
Вверх20 мм
Вбок9 мм
До заземленных компонентов при 500 В
Вниз20 мм
Вверх20 мм
Вбок ● до компонентов, находящихся под напряжением9 мм
При 500 В
Вниз20 мм
Вверх20 мм
Вбок9 мм
До заземленных компонентов при 690 В
Вниз20 мм
Вверх20 мм
Назад0 мм
Вбок9 мм
Вперед ● до компонентов, находящихся под напряжением0 мм
При 690 В
Вниз20 мм
Вверх20 мм
Назад0 мм
Вбок9 мм
Вперед0 мм
Исполнение разъема питания
Для главной цепивинтовой зажим
Расположение разъема питания для главной цеписверху и снизу
