Доступен к заказу
3RV1915-5A
1 285 ₽

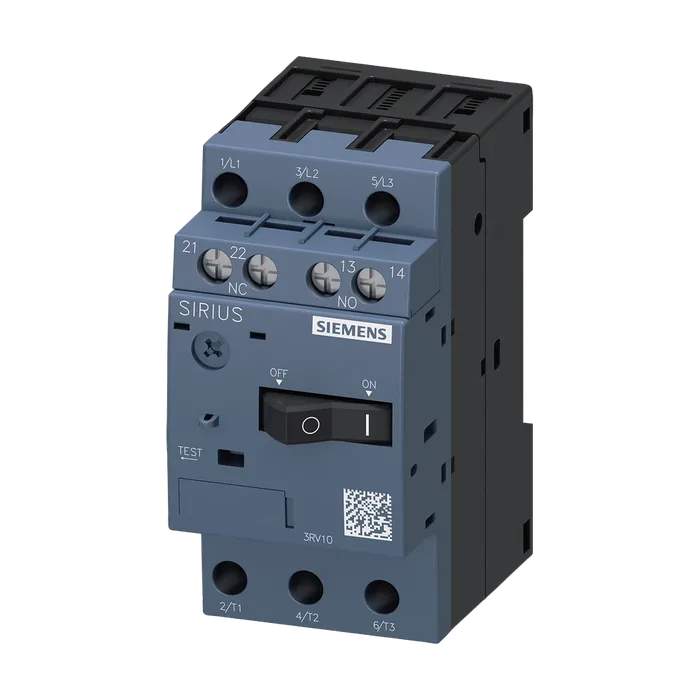

Автомат защиты двигателя 3RV1 Siemens 3RV1011-1GA15
Источник: proenergo.ru — © Промэнерго Автоматика · proenergo.ru
Доступен к заказу
Автомат защиты двигателя 3RV1 Siemens 3RV1011-1GA15
Силовой выключатель, типоразмер S00 для защиты двигателя, класс 10 Максимальный расцепитель тока с обратнозависимой выдержкой времени 4,5–6,3 A N-расцепитель 82 A винтовой зажим Стандартная коммутационная способность с поперечным выключателем вспомогательных цепей 1 НО + 1 НЗ
4 365 ₽ С НДС
Код товара: 3RV10111GA15
Доступен к заказу
01
Описание
Силовой выключатель, типоразмер S00 для защиты двигателя, класс 10 Максимальный расцепитель тока с обратнозависимой выдержкой времени 4,5–6,3 A N-расцепитель 82 A винтовой зажим Стандартная коммутационная способность с поперечным выключателем вспомогательных цепей 1 НО + 1 НЗ
Торговая марка изделия SIRIUS
Наименование изделия автоматический выключатель защиты двигателя
Исполнение изделия для защиты двигателя
Наименование типа изделия 3RV1
Типоразмер автоматического выключателя S00
Типоразмер контактора комбинируемый корпоративный S00
Дополнение изделия вспомогательный выключатель мощность потерь [Вт] при расчетном значении Да
Тока
При переменном токе в теплом рабочем состоянии 7,25 Вт
При переменном токе в теплом рабочем состоянии на каждый полюс 2,4 Вт
Напряжение развязки при степени загрязнения 3 при переменном токе расчетное значение 690 В
Выдерживаемое импульсное напряжение расчетное значение механический срок службы (коммутационных 6 кВ
Циклов)
Главных контактов типичный 100 000
Вспомогательных контактов типичный 100 000
Коммутационная износостойкость типичный 100 000
Справочный идентификатор согласно МЭК 81346- 2:2009 Q
Директива RoHS (дата) 01/01/2013
Высота над уровнем моря при высоте над уровнем моря макс. 2 000 м
Окружающая температура
При эксплуатации -20 ... +60 °C
При хранении -50 ... +80 °C
При транспортировке -50 ... +80 °C
Относительная атмосферная влажность при эксплуатации 10 ... 95 %
Число полюсов для главной цепи 3
Регулируемый порог срабатывания по току токозависимого расцепителя перегрузки 4,5 ... 6,3 А
Рабочее напряжение
Расчетное значение 20 ... 690 В
При AC-3 расчетное значение макс. 690 В
При AC-3e расчетное значение макс. 690 В
Рабочая частота расчетное значение 50 ... 60 Гц
Рабочий ток расчетное значение 6,3 А
Рабочий ток
При AC-3 при 400 В расчетное значение 6,3 А
При AC-3e при 400 В расчетное значение 6,3 А
Рабочая мощность
При AC-3
При 230 В расчетное значение 1,5 кВт
При 400 В расчетное значение 2,2 кВт
При 500 В расчетное значение 3 кВт
При 690 В расчетное значение 5,5 кВт
При AC-3e
При 230 В расчетное значение 1,5 кВт
При 400 В расчетное значение 2,2 кВт
При 500 В расчетное значение 3 кВт
При 690 В расчетное значение 5,5 кВт
Частота коммутации
При AC-3 макс. 15 1/h
При AC-3e макс. 15 1/h
Исполнение вспомогательного выключателя поперечный
Число размыкающих контактов для 1
Вспомогательных контактов
Примечание 1
Число замыкающих контактов для 1
Вспомогательных контактов
Примечание 1
Число переключающих контактов для вспомогательных контактов 0
Рабочий ток вспомогательных контактов при AC-15
При 24 В 2 А
При 110 В 2 А
При 120 В 2 А
При 125 В 2 А
При 230 В 0,5 А
Рабочий ток вспомогательных контактов при DC-13
При 24 В 1 А
При 60 В 0,15 А
Функция изделия
Обнаружение замыканий на землю Нет
Обнаружение потери фазы Да
Класс срабатывания CLASS 10
Исполнение расцепителя тока перегрузки ном. предельная отключающая способность при тепловой
Коротком замыкании (Icu)
При переменном токе при 240 В расчетное значение 100 кА
При переменном токе при 400 В расчетное значение 100 кА
При переменном токе при 500 В расчетное значение 3 кА
При переменном токе при 690 В расчетное значение ном. рабочая отключающая способность при 2 кА
Коротком замыкании (Ics) при переменном токе
При 240 В расчетное значение 100 кА
При 400 В расчетное значение 100 кА
При 500 В расчетное значение 3 кА
При 690 В расчетное значение 2 кА
Порог срабатывания по току расцепителя тока короткого замыкания мгновенного действия 82 А
Электродвигателя
При 480 В расчетное значение 6,3 А
При 600 В расчетное значение 6,3 А
Отдаваемая механическая мощность [л. с.]
Для 1-фазного двигателя трехфазного тока
При 110/120 В расчетное значение 0,25 hp
При 230 В расчетное значение 0,5 hp
Для 3-фазного электродвигателя
При 200/208 В расчетное значение 1 hp
При 220/230 В расчетное значение 1,5 hp
При 460/480 В расчетное значение 3 hp
При 575/600 В расчетное значение 5 hp
Нагрузочная способность контакта вспомогательных контактов согласно UL C300 / R300
Функция изделия защита от коротких замыканий Да
Исполнение расцепителя тока короткого замыкания магнитный
Исполнение плавкой вставки предохранителя
Для защиты вспомогательного выключателя от короткого замыкания требуется исполнение плавкой вставки предохранителя для сети IT для защиты от коротких замыканий предохранитель gG: 10 A, линейный защитный автомат C 6 A (ток короткого замыкания Ik < 400 A)
Главной цепи
При 240 В не нужны
При 400 В gL/gG 50 А
При 500 В gL/gG 40 А
При 690 В gL/gG 40 А
Монтажное положение любой
Вид креплений винтовое и защёлкивающееся крепление на на стандартной монтажной шине 35 мм согласно DIN EN 60715
Высота 90 мм
Ширина 45 мм
Глубина 75 мм
Необходимое расстояние
До заземленных компонентов при 400 В
Вниз 20 мм
Вверх 20 мм
Вбок ● до компонентов, находящихся под напряжением 9 мм
При 400 В
Вниз 20 мм
Вверх 20 мм
Вбок 9 мм
До заземленных компонентов при 500 В
Вниз 20 мм
Вверх 20 мм
Вбок ● до компонентов, находящихся под напряжением 9 мм
При 500 В
Вниз 20 мм
Вверх 20 мм
Вбок 9 мм
До заземленных компонентов при 690 В
Вниз 20 мм
Вверх 20 мм
Назад 0 мм
Вбок 9 мм
Вперед ● до компонентов, находящихся под напряжением 0 мм
При 690 В
Вниз 20 мм
Вверх 20 мм
Назад 0 мм
Вбок 9 мм
Вперед 0 мм
Исполнение разъема питания
Для главной цепи винтовой зажим
Для цепи вспомогательного и оперативного тока винтовой зажим
Расположение разъема питания для главной цепи сверху и снизу
Вид подключаемых сечений проводов
Для главных контактов
Однопроводной или многопроводной 2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²), 2x (1 ... 4 мм²)
Тонкожильный с заделкой концов кабеля 2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²)
Вид подключаемых сечений проводов
Для вспомогательных контактов
Однопроводной или многопроводной 2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²)
Начальный пусковой крутящий момент
Для главных контактов при винтовом зажиме 0,8 ... 1,2 Н·м
Для вспомогательных контактов при винтовом зажиме 0,8 ... 1,2 Н·м
Размер шлица отвертки Pozidriv разм. 2
Исполнение резьбы соединительного болта
Для главных контактов M3
Вспомогательных и управляющих контактов M3
Значение В10
При высокой приоритетности запроса согласно SN 31920 5 000
Доля опасных отказов
При низкой приоритетности запроса согласно SN 31920 50 %
При высокой приоритетности запроса согласно SN 31920 50 %
Частота отказов [FIT]
При низкой приоритетности запроса согласно SN 31920 50 FIT
Степень защиты IP с лицевой стороны согласно МЭК 60529 IP20
Защита от прикосновения с лицевой стороны согласно МЭК 60529 с защитой от вертикального прикосновения пальцем спереди
Исполнение индикатора для коммутационного положения Тумблер
Артикул 3RV1011-1GA15
Каталог ID CC-IC10
Код группы R711
Товарный код 85362010
Вес Нетто (Кг) 0,299 Кг
Вид продуктов SIRIUS 3RV1 motor starter protectors
Производитель Siemens
Ценовая Группа 41E
Группа Продукта 3715
Размер упаковки 49,00 x 100,00 x 84,00
Единицы Измерения 1 шт.
Описание Продукта ВЫКЛЮЧАТЕЛЬ АВТОМАТИЧЕСКИЙ, ТИПОРАЗМЕР S00, ДЛЯ ЗАЩИТЫ ЭЛЕКТРОДВИГАТЕЛЯ, КЛАСС 10, A-РАСЦЕПИТЕЛЬ 4.5...6.3A, N-РАСЦЕПИТЕЛЬ 76A, ВИНТОВЫЕ КЛЕММЫ, СТАНДАРТНАЯ ОТКЛЮЧАЮЩАЯ СПОСОБНОСТЬ, С ДОП. КОНТАКТАМИ 1НO/1НЗ
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 3RV1011-1GA15
Единица Измерения Упаковки MM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 70 дней
