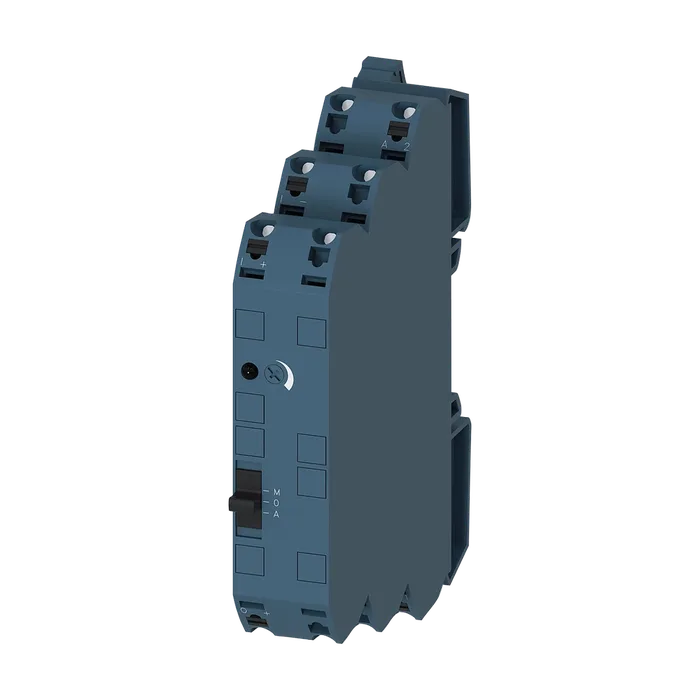

Разделительный преобразователь с выключателем H-A 24 В AC/DC, 3- канальное разделение Вход: 0–10 В, 0/4–20 мА Выход: 0–10 В, 0/4–20 мА Пружинная клемма (Push-In)
Торговая марка изделия SIRIUS
Категория изделия Разделительный преобразователь
Наименование изделия многопредельный измерительный трансформатор
Исполнение изделия активный, переключаемый, с переключением с ручного на автоматический режим и потенциометром для задания значения
Наименование типа изделия 3RS70
Исполнение индикатора светодиод Да
Число каналов 1
Потребляемая активная мощность 0,5 Вт
Напряжение развязки для категории перенапряжения III согласно МЭК 60664 при степени загрязнения 3 расчетное значение 50 В
Выдерживаемое импульсное напряжение расчетное значение 4 000 В
Степень защиты IP IP20
Ударопрочность согласно МЭК 60068-2-27 полуволна синусоиды 15г / 11 мсек
Вибропрочность согласно МЭК 60068-2-6 6 ... 150 Гц: 2g
Справочный идентификатор согласно МЭК 81346- 2:2009 T
Директива RoHS (дата) 03/25/2015
Напряжение питания при переменном токе
При 50 Гц расчетное значение 24 В
При 60 Гц расчетное значение 24 В
Напряжение питания при постоянном токе расчетное значение 24 В
Частота напряжения питания расчетное значение коэффициент рабочего диапазона, напряжение 60 ... 50 Гц
Питания, расчетное значение
При переменном токе при 50 Гц 0,8 ... 1,1
При переменном токе при 60 Гц 0,8 ... 1,1
При постоянном токе 0,8 ... 1,1
Относительная точность измерений 0,1 %
Относительное линейное отклонение 0,05 %
Дрейф температуры на °C 0,015 %/°C
Пульсация напряжения макс. 20 мВ
Предельная частота 30 Гц
Время затухания колебаний для отклонения 1 % 17 мс
Время нарастания 6 мс
Тип напряжения AC/DC
Входное напряжение 30 В
Характеристика выхода устойчивый к коротким замыканиям Да
Вид сигнала на входе 0 ... 10 V, 0 ... 20 mA, 4 ... 20 мА
Вид сигнала на выходе 0 ... 10 V, 0 ... 20 mA, 4 ... 20 мА
Входное полное сопротивление входа тока макс. 100 Ω
Входное полное сопротивление входа напряжения мин. 330 kΩ
Полное сопротивление нагрузки
На выходе напряжения мин. 2 kΩ
На выходе тока макс. 500 Ω
Излучение электромагнитных помех согласно МЭК 60947-1 окружение B
Устойчивость к электромагнитным помехам согласно МЭК 60947-1 соответствует классу резкости 3
Наведение кондуктивных помех
Вследствие импульса согласно МЭК 61000-4-4 1 кВ 5/50ns
Вследствие линейного перенапряжения согласно МЭК 61000-4-5 1 кВ
Наведение полевых помех согласно МЭК 61000-4-3 10 В/m
Электростатический разряд согласно МЭК 61000-4- 2 контактный разряд 6 кВ / воздушный разряд 8 кВ
Исполнение гальванической развязки трехходовой
Гальваническая развязка
Между входом и выходом Да
Между выходами Нет
Между входами Нет
Между источником питания и прочими цепями Да
Исполнение разъема питания пружинный зажим
Вид подключаемых сечений проводов
Однопроводной 1x (0,25 ... 2,5 mm²)
Тонкожильный с заделкой концов кабеля 1x (0,25 ... 1,5 мм²)
Тонкожильный без заделки концов кабеля 1x (0,25 ... 2,5 мм²)
Для проводов американского калибра (AWG) однопроводной 1 x (20 ... 14)
Для проводов американского калибра (AWG) многопроводной 1x (20 ... 14)
Поперечное сечение подключаемого провода
Однопроводной 0,25 ... 2,5 мм²
Тонкожильный с заделкой концов кабеля 0,25 ... 1,5 мм²
Тонкожильный без заделки концов кабеля номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого 0,25 ... 2,5 мм²
Провода
Однопроводной 20 ... 14
Многопроводной 20 ... 14
Монтажное положение любой
Вид креплений крепление с защелкой
Высота 93 мм
Ширина 17,5 мм
Глубина 75 мм
Необходимое расстояние
При последовательном монтаже
Вперед 0 мм
Назад 0 мм
Вверх 0 мм
Вниз 0 мм
Вбок 0 мм
До заземленных компонентов
Вперед 0 мм
Назад 0 мм
Вверх 0 мм
Вбок 0 мм
Вниз 0 мм
До компонентов, находящихся под напряжением
Вперед 0 мм
Назад 0 мм
Вверх 0 мм
Вниз 0 мм
Вбок 0 мм
Высота над уровнем моря при высоте над уровнем моря макс. 2 000 м
Окружающая температура
При эксплуатации -25 ... +60 °C
При хранении -40 ... +80 °C
При транспортировке -40 ... +80 °C
Относительная атмосферная влажность при эксплуатации 10 ... 95 %
