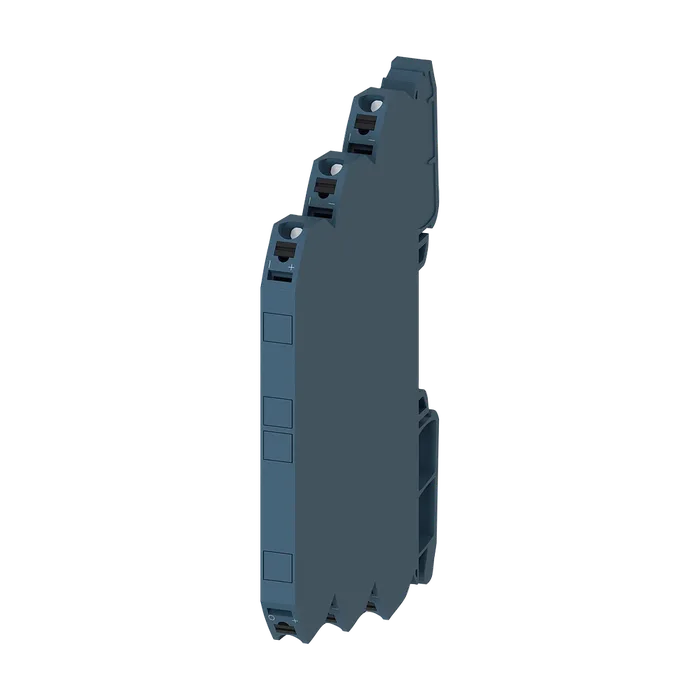

Разделительный преобразователь Пассивный разделитель, одноканальный Вход: 4–20 мА Выход: 4–20 мА Ширина 6,2 мм Пружинная клемма (Push-In)
Торговая марка изделия SIRIUS
Категория изделия Разделительный преобразователь
Наименование изделия Однодиапазонный преобразователь
Исполнение изделия пассивный
Наименование типа изделия 3RS70
Исполнение индикатора светодиод Нет
Число каналов 1
Напряжение развязки для категории перенапряжения III согласно МЭК 60664 при степени загрязнения 3 расчетное значение 50 В
Падение напряжения на оборудовании 4,1 В
Выдерживаемое импульсное напряжение расчетное значение 1 500 В
Степень защиты IP IP20
Ударопрочность согласно МЭК 60068-2-27 полуволна синусоиды 15г / 11 мсек
Вибропрочность согласно МЭК 60068-2-6 6 ... 150 Гц: 2g
Справочный идентификатор согласно МЭК 81346- 2:2009 T
Директива RoHS (дата) 03/25/2015
Относительная точность измерений 0,1 %
Дрейф температуры на °C 0,015 %/°C
Пульсация напряжения макс. 5 мВ
Время затухания колебаний для отклонения 1 % 6 мс
Входное напряжение 30 В
Характеристика выхода устойчивый к коротким замыканиям Нет
Вид сигнала на входе 4 ... 20 мА
Вид сигнала на выходе 4 ... 20 мм2
Входное полное сопротивление входа тока макс. 100 Ω
Полное сопротивление нагрузки
На выходе тока макс. 1 000 Ω
Влияние полного сопротивления нагрузки на точность измерений 0,06 %/100 Ω
Излучение электромагнитных помех согласно МЭК 60947-1 окружение B
Устойчивость к электромагнитным помехам согласно МЭК 60947-1 соответствует классу резкости 3
Наведение кондуктивных помех
Вследствие импульса согласно МЭК 61000-4-4 1 кВ 5/50ns
Вследствие линейного перенапряжения согласно МЭК 61000-4-5 1 кВ
Наведение полевых помех согласно МЭК 61000-4-3 10 В/m
Электростатический разряд согласно МЭК 61000-4- 2 контактный разряд 6 кВ / воздушный разряд 8 кВ
Исполнение гальванической развязки двухходовой
Гальваническая развязка
Между входом и выходом Да
Между выходами Нет
Между входами Нет
Между источником питания и прочими цепями Нет
Исполнение разъема питания пружинный зажим
Вид подключаемых сечений проводов
Однопроводной 1x (0,25 ... 2,5 mm²)
Тонкожильный с заделкой концов кабеля 1x (0,25 ... 1,5 мм²)
Тонкожильный без заделки концов кабеля 1x (0,25 ... 2,5 мм²)
Для проводов американского калибра (AWG) однопроводной 1 x (20 ... 14)
Для проводов американского калибра (AWG) многопроводной 1x (20 ... 14)
Поперечное сечение подключаемого провода
Однопроводной 0,25 ... 2,5 мм²
Тонкожильный с заделкой концов кабеля 0,25 ... 1,5 мм²
Тонкожильный без заделки концов кабеля номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого 0,25 ... 2,5 мм²
Провода
Однопроводной 20 ... 14
Многопроводной 20 ... 14
Монтажное положение любой
Вид креплений крепление с защелкой
Высота 93 мм
Ширина 6,2 мм
Глубина 71 мм
Необходимое расстояние
При последовательном монтаже
Вперед 0 мм
Назад 0 мм
Вверх 0 мм
Вниз 0 мм
Вбок 0 мм
До заземленных компонентов
Вперед 0 мм
Назад 0 мм
Вверх 0 мм
Вбок 0 мм
Вниз 0 мм
До компонентов, находящихся под напряжением
Вперед 0 мм
Назад 0 мм
Вверх 0 мм
Вниз 0 мм
Вбок 0 мм
Высота над уровнем моря при высоте над уровнем моря макс. 2 000 м
Окружающая температура
При эксплуатации -25 ... +60 °C
При хранении -40 ... +80 °C
При транспортировке -40 ... +80 °C
Относительная атмосферная влажность при 10 ... 95 %
