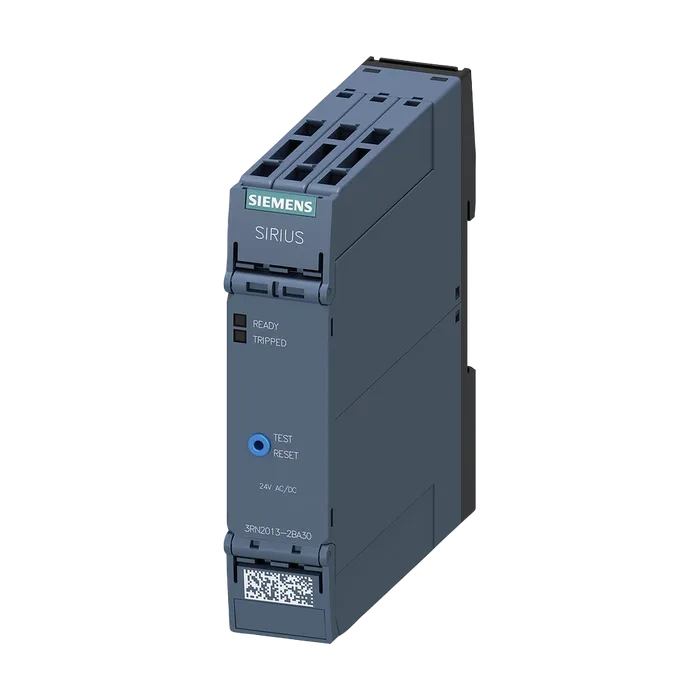

Термисторная защита электродвигателя Стандартный блок обработки Корпус 22,5 мм Пружинная клемма 2 переключающих контакта US = 24 В AC/DC Ручн./авто/дист. сброс с допуском ATEX 2 светодиода (Ready/Tripped) безопасная гальваническая развязка Кнопка проверки/сброса Контроль обрыва провода Контроль короткого замыкания с нулевой защитой
8 584,23 ₽С НДС
Код товара: 3RN20132BA30
Доступен к заказу
01
Описание
Термисторная защита электродвигателя Стандартный блок обработки Корпус 22,5 мм Пружинная клемма 2 переключающих контакта US = 24 В AC/DC Ручн./авто/дист. сброс с допуском ATEX 2 светодиода (Ready/Tripped) безопасная гальваническая развязка Кнопка проверки/сброса Контроль обрыва провода Контроль короткого замыкания с нулевой защитой
Торговая марка изделияSIRIUS
Категория изделияТермисторная защита электродвигателя SIRIUS 3RN2
Наименование изделиятермисторное реле защиты двигателя
Исполнение изделияСтандартный прибор обработки данных с допуском ATEX для обнаружения обрыва провода и короткого замыкания в цепи датчика, безопасное размыкание, защита от нулевого напряжения
Наименование типа изделия3RN2
Функция изделиятермисторная защита двигателя
Исполнение индикатора светодиодДа
Напряжение развязки для категории перенапряжения III согласно МЭК 60664 при степени загрязнения 3 расчетное значение300 В
Степень загрязнения3
Выдерживаемое импульсное напряжение расчетное значение макс. допустимое напряжение для безопасного6 кВ
Разъединения
Между двумя вспомогательными цепями300 В
Между цепями оперативного и вспомогательного тока300 В
Степень защиты IPIP20
Ударопрочность согласно МЭК 60068-2-2711g/15 мс
Вибропрочность согласно МЭК 60068-2-610 … 55 Гц: 0,35 мм
Механический срок службы (коммутационных циклов) типичный10 000 000
Коммутационная износостойкость при AC-15 при 230 В типичный100 000
Тепловой ток контактного коммутационного элемента макс.5 А
Справочный идентификатор согласно МЭК 81346- 2:2009K
Директива RoHS (дата)05/28/2009
Функция изделия
Сохранение ошибокДа
Динамическое обнаружение обрыва проводаДа
Внешний сбросДа
Автоматический сбросДа
Ручной сбросДа
Тип напряжения оперативного напряжения питания оперативное напряжение питания при переменном токеAC/DC
При 50 Гц расчетное значение24 ... 24 В
При 60 Гц расчетное значение оперативное напряжение питания при постоянном24 ... 24 В
Токе
Расчетное значение коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при24 ... 24 В
Постоянном токе
Исходное значение0,85
Конечное значение коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при1,1
Переменном токе при 50 Гц
Исходное значение0,85
Конечное значение коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при1,1
Переменном токе при 60 Гц
Исходное значение0,85
Конечное значение1,1
Пик тока включения
При 24 В0,7 А
Длительность пика тока включения
При 24 В0,25 мс
Время автономной работы при отказе сети мин.40 мс
Относительная точность измерений2 %
Материал коммутирующих контактовAgSnO2
Число размыкающих контактов для вспомогательных контактов0
Число замыкающих контактов для вспомогательных контактов0
Число переключающих контактов для вспомогательных контактов2
Рабочий ток вспомогательных контактов при DC-13
При 24 В1 А
При 125 В0,2 А
При 250 В0,1 А
Рабочая частота расчетное значение50 ... 60 Гц
Допустимый ток длительной нагрузки выходного реле при AC-15 при 250 В при 50/60 Гц допустимый ток длительной нагрузки выходного3 А
Реле при DC-13
При 24 В1 А
При 125 В0,2 А
Ток длительной нагрузки плавкой вставки предохранителя DIAZED выходного реле6 А
Наведение кондуктивных помех
Вследствие импульса согласно МЭК 61000-4-42 кВ (порты питания) / 1 кВ (сигнальные порты)
Вследствие перенапряжения при замыкании на землю согласно МЭК 61000-4-52 кВ (линия к земле)
Вследствие линейного перенапряжения согласно МЭК 61000-4-51 кВ (линия к линии)
Исполнение гальванической развязкиБезопасное разделение
Гальваническая развязка
Между входом и выходомДа
Между выходамиДа
Между источником питания и прочими цепямиДа
Уровень полноты безопасности (SIL) согласно МЭК 615081
Уровень эффективности защиты (PL) согласно EN ISO 13849-1c
Категория согласно EN ISO 13849-11
Доля безопасных отказов (SFF)74 %
Средний охват диагностикой (DCavg)18 %
Частота отказов [FIT]
При частоте обнаруживаемых опасных отказов (λdd)6,8E-8 1/h
При частоте необнаруживаемых опасных отказов (λdu)3,08E-7 1/h
PFHD при высокой приоритетности запроса согласно EN 620613,76E-7 1/h
PFDavg при низкой приоритетности запроса согласно МЭК 615080,0041
Среднее время между отказами (MTBF)97 a
Средняя наработка до опасного отказа (MTTFd)303 a
Отказоустойчивость аппаратных средств (HFT) согласно МЭК 615080
Компонент изделия съемная клемма для цепи вспомогательного и оперативного токаДа
Исполнение разъема питанияпружинная клемма (Push-In)
Для цепи вспомогательного и оперативного токапружинная клемма (Push-In)
Вид подключаемых сечений проводов
Однопроводной0,5 ... 4 мм²
Тонкожильный с заделкой концов кабеля0,5 ... 2,5 мм²
Тонкожильный без заделки концов кабеля0,5 ... 4 мм²
Для проводов американского калибра (AWG) однопроводной20 ... 12
Для проводов американского калибра (AWG) многопроводной20 ... 12
Поперечное сечение подключаемого провода
Однопроводной0,5 ... 4 мм²
Тонкожильный с заделкой концов кабеля0,5 ... 2,5 мм²
Тонкожильный без заделки концов кабеля номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого0,5 ... 4 мм²
Провода
Однопроводной20 ... 12
Многопроводной20 ... 12
Монтажное положениелюбой
Вид крепленийвинтовое и защёлкивающееся крепление на стандартной монтажной шине 35 мм
Высота100 мм
Ширина22,5 мм
Глубина90 мм
Необходимое расстояние
При последовательном монтаже
Вперед0 мм
Назад0 мм
Вверх0 мм
Вниз0 мм
Вбок0 мм
До заземленных компонентов
Вперед0 мм
Назад0 мм
Вверх0 мм
Вбок0 мм
Вниз0 мм
До компонентов, находящихся под напряжением
Вперед0 мм
Назад0 мм
Вверх0 мм
Вниз0 мм
Вбок0 мм
Высота над уровнем моря при высоте над уровнем моря макс.2 000 м
Окружающая температура
При эксплуатации-25 ... +60 °C
При хранении-40 ... +85 °C
При транспортировке-40 ... +85 °C
Относительная атмосферная влажность при эксплуатации70 %
Категория взрывозащиты для пыли[Ex t] [Ex p]
Категория взрывозащиты для газа[Ex e] [Ex d] [Ex px]
For use in hazard-
Ous locations
Артикул3RN2013-2BA30
Каталог IDCC-IC10
Код группыR711
Товарный код85364900
Вес Нетто (Кг)0,185 Кг
Вид продуктовSIRIUS 3RN2 thermistor motor protection
ПроизводительSiemens
Ценовая Группа41H
Группа Продукта4953
Размер упаковки111,00 x 130,00 x 38,00
Единицы Измерения1 шт.
Описание ПродуктаРеле термисторной защиты в стандартном корпусе 22.5 мм, пружинные клеммы, 2 П-контакта, ном. питающее напряжение управления Us = 24 В AC/DC, ручной/авто/дист. СБРОС, ATEX, (доп. требование для стран ЕС), 2 светодиода (ГОТОВ/СРАБОТАЛ), гальваническая развязка, кнопка ТЕСТ/СБРОС, контроль обрыва и замыкания в цепи датчика , энергонезависимая память состояния
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)3RN2013-2BA30
Единица Измерения УпаковкиMM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
