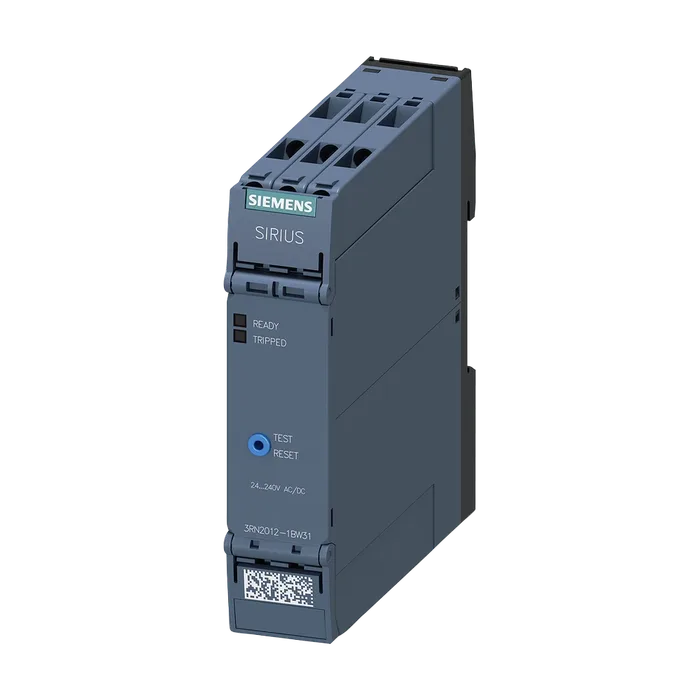

Термисторная защита электродвигателя Стандартный блок обработки Корпус 22,5 мм Винтовой зажим 2 переключающих контакта, с двумя устойчивыми состояниями US = 24–240 В AC/DC Ручн./авто/дист. сброс 2 светодиода (Ready/Tripped) Гальваническая развязка Кнопка проверки/сброса Контроль обрыва провода Контроль короткого замыкания с нулевой защитой
Общие Торговая марка изделия SIRIUS
Категория изделия Термисторная защита электродвигателя SIRIUS 3RN2
Наименование изделия термисторное реле защиты двигателя
Исполнение изделия Бистабильный прибор обработки данных для обнаружения обрыва провода и короткого замыкания в цепи датчика (при отказе управляющего питающего напряжения не срабатывает)
Наименование типа изделия 3RN2
Общие технические данные Функция изделия термисторная защита двигателя
Исполнение индикатора светодиод Да
Напряжение развязки для категории перенапряжения III согласно МЭК 60664 при степени загрязнения 3 расчетное значение 300 В
Степень загрязнения 3
Выдерживаемое импульсное напряжение расчетное значение 4 кВ
Степень защиты IP IP20
Ударопрочность согласно МЭК 60068-2-27 11g/15 мс
Вибропрочность согласно МЭК 60068-2-6 10 … 55 Гц: 0,35 мм
Механический срок службы (коммутационных циклов) типичный 10 000 000
Коммутационная износостойкость при AC-15 при 230 В типичный 100 000
Тепловой ток контактного коммутационного элемента макс. 5 А
Справочный идентификатор согласно МЭК 81346- 2:2009 K
Директива RoHS (дата) 05/28/2009
Продуктивная функция Функция изделия
Сохранение ошибок Да
Динамическое обнаружение обрыва провода Да
Внешний сброс Да
Автоматический сброс Да
Ручной сброс Да
Цепь тока управления/ управление Тип напряжения оперативного напряжения питания оперативное напряжение питания при переменном AC/DC
Токе
При 50 Гц расчетное значение 24 ... 240 В
При 60 Гц расчетное значение оперативное напряжение питания при постоянном токе 24 ... 240 В
Расчетное значение коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при 24 ... 240 В
Постоянном токе
Исходное значение 0,85
Конечное значение коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при 1,1
Переменном токе при 50 Гц
Исходное значение 0,85
Конечное значение коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при 1,1
Переменном токе при 60 Гц
Исходное значение 0,85
Конечное значение 1,1
Пик тока включения
При 24 В 0,7 А
При 240 В 12 А
Длительность пика тока включения
При 24 В 0,25 мс
При 240 В 0,2 мс
Измерительная цепь Время автономной работы при отказе сети мин. 40 мс
Точность Относительная точность измерений 2 %
Вспомогательный контур Материал коммутирующих контактов AgSnO2
Число размыкающих контактов для вспомогательных контактов 0
Число замыкающих контактов для вспомогательных контактов 0
Число переключающих контактов для вспомогательных контактов 2
Рабочий ток вспомогательных контактов при DC-13
При 24 В 1 А
При 125 В 0,2 А
При 250 В 0,1 А
Цепь главного тока Рабочая частота расчетное значение 50 ... 60 Гц
Допустимый ток длительной нагрузки выходного реле при AC-15 при 250 В при 50/60 Гц допустимый ток длительной нагрузки выходного 3 А
Реле при DC-13
При 24 В 1 А
При 125 В 0,2 А
Ток длительной нагрузки плавкой вставки предохранителя DIAZED выходного реле 6 А
Электромагнитная совместимость Наведение кондуктивных помех
Вследствие импульса согласно МЭК 61000-4-4 2 кВ (порты питания) / 1 кВ (сигнальные порты)
Вследствие перенапряжения при замыкании на землю согласно МЭК 61000-4-5 2 кВ (линия к земле)
Вследствие линейного перенапряжения согласно МЭК 61000-4-5 1 кВ (линия к линии)
Электростатический разряд согласно МЭК 61000-4- 2 контактный разряд 6 кВ / воздушный разряд 8 кВ
Разделение потенциала Исполнение гальванической развязки гальваническая развязка
Гальваническая развязка
Между входом и выходом Да
Между выходами Да
Между источником питания и прочими цепями Да
Подсоединения/ клеммы Компонент изделия съемная клемма для цепи Да
Исполнение разъема питания винтовой зажим
Для цепи вспомогательного и оперативного тока винтовой зажим
Вид подключаемых сечений проводов
Однопроводной 1x (0,5 – 4,0 мм²), 2 x (0,5 – 2,5 мм²)
Тонкожильный с заделкой концов кабеля 1x (0,5 ... 4 мм²), 2x (0,5 ... 1,5 мм²)
Для проводов американского калибра (AWG) однопроводной 1x (20 ... 12), 2x (20 ... 14)
Поперечное сечение подключаемого провода
Однопроводной 0,5 ... 4 мм²
Тонкожильный с заделкой концов кабеля номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого 0,5 ... 4 мм²
Провода
Однопроводной 20 ... 12
Многопроводной 20 ... 12
Начальный пусковой крутящий момент при винтовом зажиме 0,6 ... 0,8 Н·м
Монтаж/ крепление/ размеры Монтажное положение любой
Вид креплений винтовое и защёлкивающееся крепление на стандартной монтажной шине 35 мм
Высота 100 мм
Ширина 22,5 мм
Глубина 90 мм
Необходимое расстояние
При последовательном монтаже
Вперед 0 мм
Назад 0 мм
Вверх 0 мм
Вниз 0 мм
Вбок 0 мм
До заземленных компонентов
Вперед 0 мм
Назад 0 мм
Вверх 0 мм
Вбок 0 мм
Вниз 0 мм
До компонентов, находящихся под напряжением
Вперед 0 мм
Назад 0 мм
Вверх 0 мм
Вниз 0 мм
Вбок 0 мм
Условия окружающей среды Высота над уровнем моря при высоте над уровнем моря макс. 2 000 м
Окружающая температура
При эксплуатации -25 ... +60 °C
При хранении -40 ... +85 °C
При транспортировке -40 ... +85 °C
Относительная атмосферная влажность при эксплуатации 70 %
