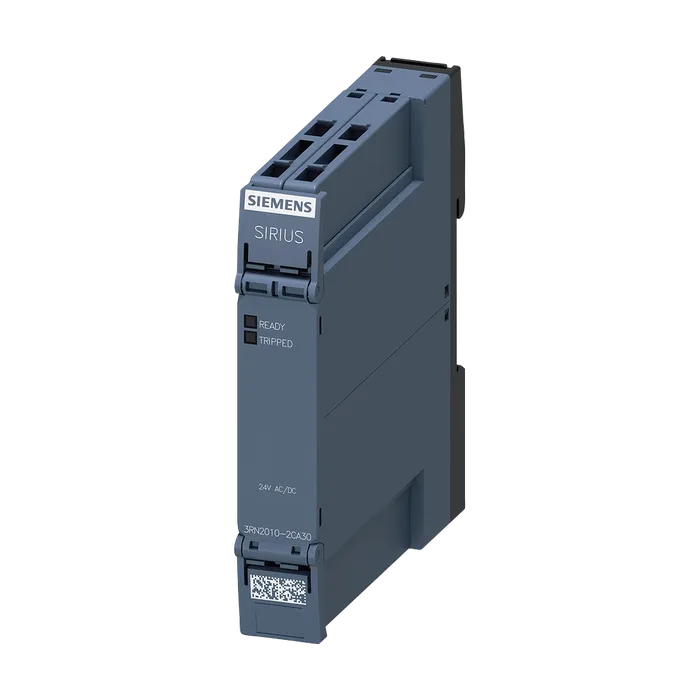

Термисторная защита электродвигателя Компактный блок обработки Корпус 17,5 мм Пружинная клемма 1 замыкающий контакт, 1 размыкающий контакт US = 24 В AC/DC Автоматический сброс подходит для биметаллического переключателя 2 светодиода (Ready/Tripped) Гальваническая развязка
10 900,04 ₽С НДС
Код товара: 3RN20102CA30
Доступен к заказу
01
Описание
Термисторная защита электродвигателя Компактный блок обработки Корпус 17,5 мм Пружинная клемма 1 замыкающий контакт, 1 размыкающий контакт US = 24 В AC/DC Автоматический сброс подходит для биметаллического переключателя 2 светодиода (Ready/Tripped) Гальваническая развязка
Торговая марка изделияSIRIUS
Категория изделияТермисторная защита электродвигателя SIRIUS 3RN2
Наименование изделиятермисторное реле защиты двигателя
Исполнение изделияКомпактный прибор обработки данных, пригоден для биметаллического выключателя
Наименование типа изделия3RN2
Функция изделиятермисторная защита двигателя
Исполнение индикатора светодиодДа
Напряжение развязки для категории перенапряжения III согласно МЭК 60664 при степени загрязнения 3 расчетное значение300 В
Исполнение гальванической развязкигальваническая развязка
Гальваническая развязка
Между входом и выходомДа
Между выходамиДа
Между источником питания и прочими цепямиНет
Компонент изделия съемная клемма для цепи вспомогательного и оперативного токаДа
Исполнение разъема питанияпружинная клемма (Push-In)
Для цепи вспомогательного и оперативного токапружинная клемма (Push-In)
Вид подключаемых сечений проводов
Однопроводной0,5 ... 4 мм²
Тонкожильный с заделкой концов кабеля0,5 ... 2,5 мм²
Тонкожильный без заделки концов кабеля0,5 ... 4 мм²
Для проводов американского калибра (AWG) однопроводной20 ... 12
Для проводов американского калибра (AWG) многопроводной20 ... 12
Поперечное сечение подключаемого провода
Однопроводной0,5 ... 4 мм²
Тонкожильный с заделкой концов кабеля0,5 ... 2,5 мм²
Тонкожильный без заделки концов кабеля номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого0,5 ... 4 мм²
Провода
Однопроводной20 ... 12
Многопроводной20 ... 12
Монтажное положениелюбой
Вид крепленийвинтовое и защёлкивающееся крепление на стандартной монтажной шине 35 мм
Высота100 мм
Ширина17,5 мм
Глубина90 мм
Необходимое расстояние
При последовательном монтаже
Вперед0 мм
Назад0 мм
Вверх0 мм
Вниз0 мм
Вбок0 мм
До заземленных компонентов
Вперед0 мм
Назад0 мм
Вверх0 мм
Вбок0 мм
Вниз0 мм
До компонентов, находящихся под напряжением
Вперед0 мм
Назад0 мм
Вверх0 мм
Вниз0 мм
Вбок0 мм
Высота над уровнем моря при высоте над уровнем моря макс.2 000 м
Окружающая температура
При эксплуатации-25 ... +60 °C
При хранении-40 ... +85 °C
При транспортировке-40 ... +85 °C
Относительная атмосферная влажность при эксплуатации70 %
Артикул3RN2010-2CA30
Каталог IDCC-IC10
Код группыR711
Товарный код85364900
Вес Нетто (Кг)0,137 Кг
Вид продуктовSIRIUS 3RN2 thermistor motor protection
ПроизводительSiemens
Ценовая Группа41H
Группа Продукта4953
Размер упаковки111,00 x 129,00 x 38,00
Единицы Измерения1 шт.
Описание ПродуктаРеле термисторной защиты в стандартном корпусе 17.5 мм, пружинные клеммы, 1 НО + 1 НЗ контакты, ном. питающее напряжение управления Us = 24 В AC/DC, авто СБРОС, возможно подключение биметаллических датчиков (напр, термоклик), 2 светодиода (ГОТОВ/СРАБОТАЛ), гальваническая развязка
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)3RN2010-2CA30
Единица Измерения УпаковкиMM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
