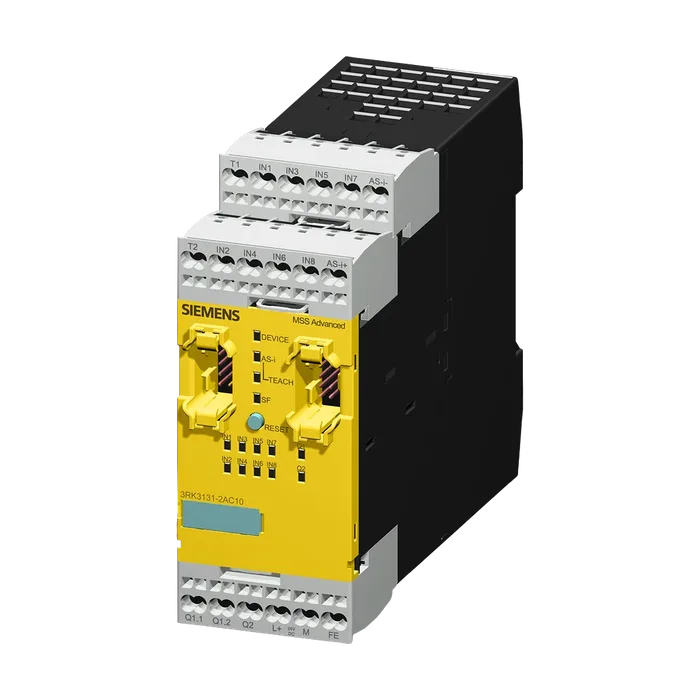

SIRIUS, Центральный модуль 3RK3 Advanced для модульной системы безопасности 3RK3 4/8 Оу-ЦВх, 1 Оу-РелВых, 1 Оу-ЦВых,24 В DC Мониторы ведомых устройств ASI Активация 12 безопасных выходов на разъеме шины AS-интерфейса возможность параметрирования с помощью программного обеспечения Safety ES Установочная ширина 45 мм Пружинная клемма до SIL3 (МЭК 61508) до уровня
79 468,28 ₽С НДС
Код товара: 3RK31312AC10
Доступен к заказу
01
Описание
SIRIUS, Центральный модуль 3RK3 Advanced для модульной системы безопасности 3RK3 4/8 Оу-ЦВх, 1 Оу-РелВых, 1 Оу-ЦВых,24 В DC Мониторы ведомых устройств ASI Активация 12 безопасных выходов на разъеме шины AS-интерфейса возможность параметрирования с помощью программного обеспечения Safety ES Установочная ширина 45 мм Пружинная клемма до SIL3 (МЭК 61508) до уровня
Торговая марка изделияSIRIUS
Категория изделияМодульная система безопасности
Наименование изделияЦентральный модуль
Исполнение изделия4/8 F-DI, 1 F-RO, 1 F-DO
Пригодность к использованию при контроле оптоэлектронных защитных устройств согласно МЭК 61496-1Да
Выдерживаемое импульсное напряжение расчетное значение2 500 В
Потребляемый ток при расчетном значении напряжения питания1,685 А
Степень защиты IPIP20
КорпусаIP20
Для соединительной клеммыIP20
Ударопрочность15г / 11 мсек
Вибропрочность согласно МЭК 60068-2-65 ... 500 Hz: 0,75 мм
Частота коммутации макс.1 000 1/h
Механический срок службы (коммутационных циклов) типичный10 000 000
Справочный идентификатор согласно МЭК 81346- 2:2009K
Директива RoHS (дата)05/28/2009
Функция изделия пригоден для питания AS-i 24 ВДа
Функция изделия диагностика с ведомым устройством CTT2Да
Протокол поддерживается протокол ASIsafe (Safety at work)Да
Число безопасных сигналов для децентрализованного отключения или прямого обмена данными с помощью интерфейса AS потребляемый ток из профильных кабелей12
Интерфейса AS
При 30 В макс.45 мА
При 24 В с AS-i Power24V макс.45 мА
Высота над уровнем моря при высоте над уровнем моря макс.2 000 м
Окружающая температура
При эксплуатации-20 ... +60 °C
При хранении-40 ... +85 °C
При транспортировке-40 ... +85 °C
Давление воздуха согласно SN 3120570 ... 106 кПа
Электромагнитная обстановка на объектеДанное изделие не подходит для окружения класса A. При бытовом использовании это устройство может вызывать нежелательные радиопомехи. В таком случае пользователь обязан принять необходимые меры.
Наведение кондуктивных помех
Вследствие импульса согласно МЭК 61000-4-42 кВ (порты питания) / 1 кВ (сигнальные порты)
Вследствие перенапряжения при замыкании на землю согласно МЭК 61000-4-52 кВ
Вследствие линейного перенапряжения согласно МЭК 61000-4-51 кВ
Наведение полевых помех согласно МЭК 61000-4-310 В/m
Время повторной готовности безопасных выходов420 мс
Время гашения общих драйверов1 мс
Коммутационная способность по току полупроводниковых выходов при DC-13 при 24 В1,5 А
Протокол опциональный поддерживается
Протокол PROFIBUS DPДа; при использовании модуля интерфейса протокола DP; 64 бит циклических данных
Протокол поддерживается протокол интерфейса ASДа
Тип напряженияпост. ток
Оперативное напряжение питания расчетное значение24 В
Пик тока включения
При 24 В70 А
Длительность пика тока включения
При 24 В1 мс
Рабочая мощность расчетное значение4,5 Вт
Монтажное положениевертикальной
Вид крепленийБыстрое крепление на монтажной шине или винтовое соединение через дополнительный вставной клапан
Высота113 мм
Ширина45 мм
Глубина124 мм
Функция изделия съемная клеммаДа
Исполнение разъема питанияпружинный зажим
Вид подключаемых сечений проводов
Однопроводной2x (0,25 ... 1,5 мм²)
Тонкожильный с заделкой концов кабеля2x (0,25 ... 1 мм²)
Для проводов американского калибра (AWG) однопроводной2x (24 ... 16)
Для проводов американского калибра (AWG) многопроводной2x (24 ... 16)
Поперечное сечение подключаемого провода тонкожильный с заделкой концов кабеля номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого0,25 ... 1,5 мм²
Провода
Однопроводной24 ... 16
Многопроводной24 ... 16
Сопротивление постоянного тока провода макс.100 Ω
Артикул3RK3131-2AC10
Каталог IDCC-IC10
Код группыR711
КомментарийЗамена:продукт-преемник 3SK2, S7-1200F или ET200SP при использовании AS-i.
Товарный код85371098
Вес Нетто (Кг)0,351 Кг
Вид продуктов3RK31 Основной модуль
ПроизводительSiemens
Ценовая Группа42B
Группа Продукта5358
Размер упаковки52,50 x 133,00 x 133,00
Единицы Измерения1 шт.
Описание ПродуктаSIRIUS, CENTRAL MODULE 3RK3 ADVANCED ДЛЯ MODULAR SAFETY SYSTEM 3RK3 4/8 F-DI, 1F-RO, 1 F-DO, 24 V DC MONITORING OF ASI SLAVES, CONTROL OF SAFE OUTPUTS ON AS-I BUS PARAMETERIZABLE VIA SW MSS ES WIDTH 45MM SPRING-LOADED TERMINAL UP TO CATEGORY 4 (EN954-1) UP TO SIL3 (IEC 61508) UP TO PERFORMANCE LEVEL E (ISO 13849-1)
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)3RK3131-2AC10
PLM-Дата вступления в силуПродукт снимается с производства с: 01.10.2021
Единица Измерения УпаковкиMM
Жизненный Цикл Продукта (PLM)PM400: Анонс о снятии с производства.
