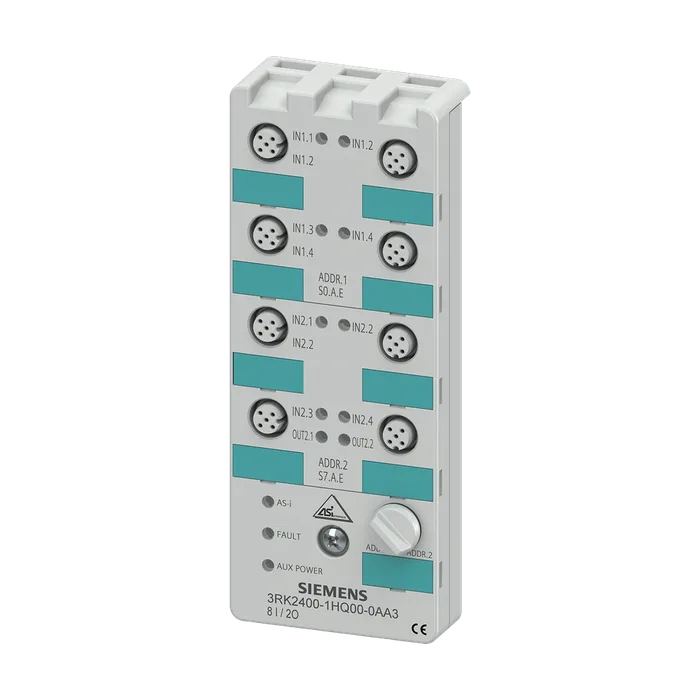

Компактный модуль AS-i K60, цифровой A/B-подчиненный компонент, 8 ЦВх/2 ЦВых, IP67 3 x 2 входа 2 x 1 вход/1 выход макс. 200 мА, питание датчика Выходы 2 А, 24 В DC 8 x розетка М12 с Y-образным расположением выводов Монтажная панель 3RK1901-0CA00 заказывается отдельно
19 766,77 ₽С НДС
Код товара: 3RK24001HQ000AA3
Доступен к заказу
01
Описание
Компактный модуль AS-i K60, цифровой A/B-подчиненный компонент, 8 ЦВх/2 ЦВых, IP67 3 x 2 входа 2 x 1 вход/1 выход макс. 200 мА, питание датчика Выходы 2 А, 24 В DC 8 x розетка М12 с Y-образным расположением выводов Монтажная панель 3RK1901-0CA00 заказывается отдельно
Исполнение изделияцифровые модули E/A для использования на панели IP 67 - K60
Тип8 входов / 2 выхода
Исполнение типа ведомого устройстваисполнительный модуль A/B
Конфигурация вход/выход0 (адрес 1) / 7 (адрес 2)
Код ID/ID2A/E (адрес 1 и 2)
Количество гнёзда вход/выход8
Исполнение разъема питания входов и выходоввинтовое соединение M12
AS-Interface общее потребление тока макс.300 мА
Рабочее напряжение в соответствии со спецификацией AS-Interface26,5 ... 31,6 В
Заземляющее присоединениеPIN 5 каждого гнезда M12 соединен с заземляющей пластиной монтажной панели через штифт.
Адресацияпереднее гнездо адресации
Указание при поставкеПоставка модулей осуществляется без монтажной платы.
Указаниемодулю необходимы два адреса
Указание 2Для питания выходных цепей необходимо внешнее дополнительное питание (AUX POWER) от 20 до 30 В DC. Дополнительное питание должно соответствовать VDE 0106 (PELV), класс защиты III.
Тип источника питания для питания датчиковчерез AS-Interface
Входное напряжение20 ... 30 В
Характеристика питания датчика устойчивый к коротким замыканиям и перегрузкам допустимый ток длительной нагрузки питанияДа
Датчиков для всех входов
При окружающей температуре 40 °C200 мА
Число цифровых входов8
Способ подключениядвух- и трехпроводная техника
Входная проводкатранзистор PNP
Тип напряжения значений входного напряженияПостоянный ток
Входы коммутационный уровень-высокий мин10 В
Входной ток на цифровом входе
При сигнале <1> мин.6 мА
При сигнале <0> макс.1,5 мА
Входы
Питание датчиков через AS-Interfaceстойкий к короткому замыканию и перегрузке
Загрузка гнезд
Штырек 1электропитание сенсора L+
Штырек 2ввод данных II
Штырек 3электропитание сенсора L-
Штырек 4ввод данных I
Штырек 5подключение заземления
Исполнение разводки выводов входовспециальная загрузка
Число цифровых выходов2
Тип напряжения значений выходного напряженияПостоянный ток
Выходы электропитание от внешнего источника DC 24 Вчерез черный плоский кабель AS-Interface
Допустимый ток длительной нагрузки2 А
Выходы суммарный ток макс.4 А
Исполнение коммутационного выходатранзистор (PNP)
Исполнение разводки выводов выходовспециальная загрузка
Вид креплениймонтаж на монтажной шине/стеновой монтаж через монтажную плату для компактного модуля K60
Ударопрочность15г / 11 мсек
Артикул3RK2400-1HQ00-0AA3
Каталог IDCC-IC10
Код группыR711
Товарный код85371098
Вес Нетто (Кг)0,205 Кг
Вид продуктовМодуль дискретного ввода/вывода К60 с IP67
ПроизводительSiemens
Ценовая Группа42C
Группа Продукта3720
Размер упаковки75,00 x 165,00 x 45,00
Единицы Измерения1 шт.
Описание ПродуктаAS-ИНТЕРФЕЙС КОМПАКТНЫЙ МОДУЛЬ K60 A/B-SLAVE, ЦИФР., 8E/2A, IP67 3 X 2 E / 2 X 1E/1A, DC 24V 8 X M12-ГНЕЗДА СПЕЦИАЛЬНО ДЛЯ ДАТЧИКОВ/ИСП. С ФУНКЦИЕЙ ДИАГНОСТИКИ. МОНТ.ПЛ. 3RK1901-0CA00 ИЛИ 3RK1901-0CB00 ЗАКАЗЫВАЕТСЯ ОТДЕЛЬНО
Страна происхожденияЧехия
Количество в упаковке1
Заказной Номер (Артикл)3RK2400-1HQ00-0AA3
Единица Измерения УпаковкиMM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
