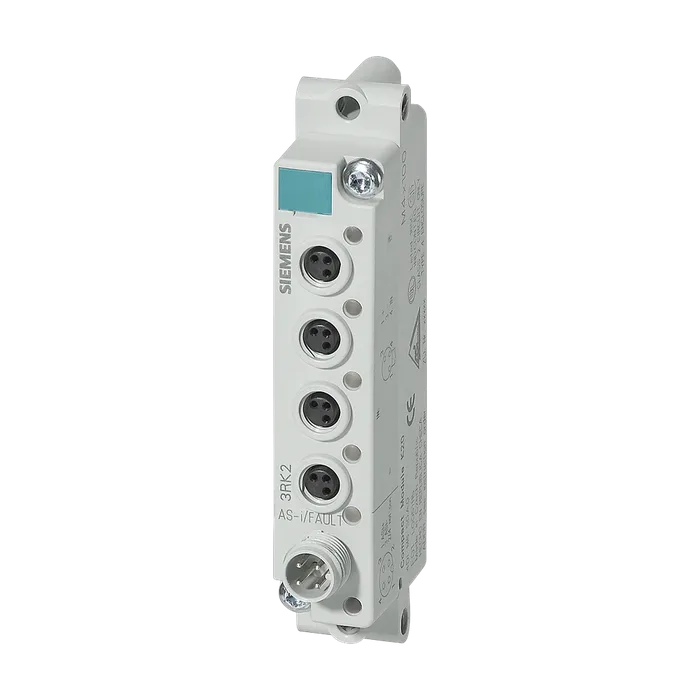

Компактный модуль AS-i K20, цифровой A/B-подчиненный компонент, 2 ЦВх/2 ЦВых, IP67 2 x вход, макс. 150 мА 2 x выход, 1 A 24 В DC макс. 1 A на все выходы Разъем 4 x M8
по запросуС НДС
Код товара: 3RK24001BT300AA3
Доступен к заказу
01
Описание
Компактный модуль AS-i K20, цифровой A/B-подчиненный компонент, 2 ЦВх/2 ЦВых, IP67 2 x вход, макс. 150 мА 2 x выход, 1 A 24 В DC макс. 1 A на все выходы Разъем 4 x M8
Исполнение изделияцифровые модули E/A для применения на панели IP 67 - K20
Тип2 выхода / 2 входа
Исполнение типа ведомого устройстваисполнительный модуль A/B
Конфигурация вход/выходB
Код ID/ID2A/0
Количество гнёзда вход/выход4
Исполнение разъема питания входов и выходоввинтовое соединение M8
AS-Interface общее потребление тока макс.270 мА
Рабочее напряжение в соответствии со спецификацией AS-Interface26,5 ... 31,6 В
Заземляющее присоединениене имеется
Адресациячерез контактное гнездо M12
AS-Interface соединение защита от перепутывания полярностивстроенный
Указание 1Для питания выходных цепей необходимо внешнее дополнительное питание (AUX POWER) от 20 до 30 В DC. Дополнительное питание должно соответствовать VDE 0106 (PELV), класс защиты III.
Тип источника питания для питания датчиковчерез AS-Interface
Входное напряжение16,5 ... 30 В
Характеристика питания датчика устойчивый к коротким замыканиям и перегрузкам допустимый ток длительной нагрузки питанияДа
Датчиков для всех входов
При окружающей температуре 40 °C150 мА
При окружающей температуре 55 °C70 мА
Число цифровых входов2
Способ подключениядвух- и трехпроводная техника
Входная проводкатранзистор PNP
Тип напряжения значений входного напряженияПостоянный ток
Входы коммутационный уровень-высокий мин10 В
Входной ток на цифровом входе
При сигнале <1> мин.6 мА
При сигнале <0> макс.1,5 мА
Входы питание датчиков через AS-Interfaceстойкий к короткому замыканию и перегрузке
Входы загрузка гнезд
Штырек 1электропитание сенсора L+
Штырек 3электропитание сенсора L-
Штырек 4ввод данных
Исполнение разводки выводов входовстандартная загрузка
Число цифровых выходов2
Тип напряжения значений выходного напряженияПостоянный ток
Выходы электропитание от внешнего источникаобщее соединение круглых кабелей с соединением AS-Interface
Допустимый ток длительной нагрузки полупроводникового выхода при DC-13 при 24 В1 А
Выходы суммарный ток
Макс.1 А
Исполнение коммутационного выходатранзистор (PNP)
Исполнение разводки выводов выходовстандартная загрузка
Выходы загрузка гнезд3 = "-", 4 = выход
Характеристика выхода устойчивый к коротким замыканиямДа
Вид продуктовЦифровые модули ввода/вывода IP67 - K20
ПроизводительSiemens
Ценовая Группа42C
Группа Продукта3720
Размер упаковки55,00 x 113,00 x 47,00
Единицы Измерения1 шт.
Описание ПродуктаAS-I КОМПАКТН.МОДУЛЬ K20, IP67, A/B-SLAVE, DIGITAL, 2DI/2DO, 2 X INPUT ДЛЯ SENSOR(MECHAN. /2- OR 3-WIRE) PNP, SENSOR SUPPLY ОТ U_ASI "TOTAL MAX. 150MA," 2 X OUTPUT MAX. 1A OUTPUT SUPPLY FROM DC 24V MAX. 1A ДЛЯ ALL OUTPUTS 2XM8-SOCKET
Страна происхожденияЧехия
Количество в упаковке1
Заказной Номер (Артикл)3RK2400-1BT30-0AA3
Единица Измерения УпаковкиMM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
