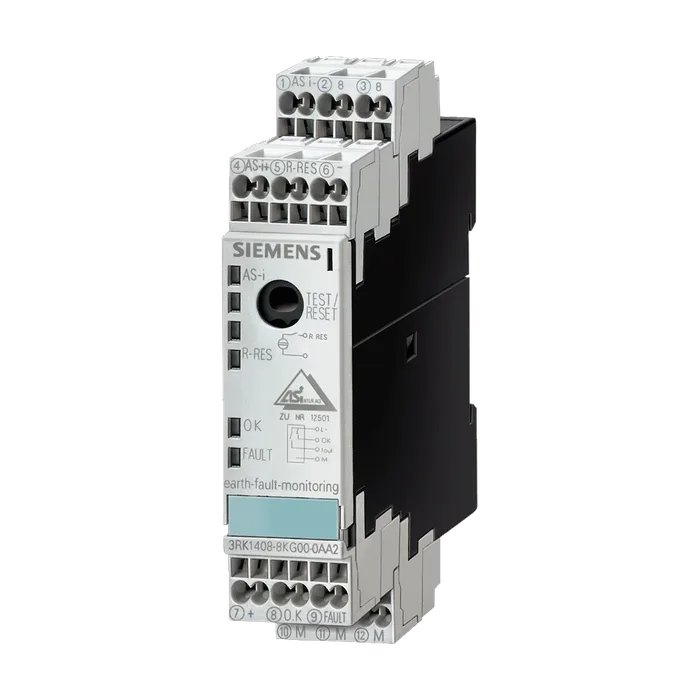

Модуль заземления AS-i IP20 S22,5, Контроль замыкания на землю 1 вход, удаленный сброс 2 x сигнальный контакт, Реле DC-12 1 A/DC-13 500 мА (24 В) Пружинная клемма Установочная ширина 22,5 мм адрес AS-i не требуется только контроль AS-интерфейса
9 349,21 ₽С НДС
Код товара: 3RK14088KG000AA2
Доступен к заказу
01
Описание
Модуль заземления AS-i IP20 S22,5, Контроль замыкания на землю 1 вход, удаленный сброс 2 x сигнальный контакт, Реле DC-12 1 A/DC-13 500 мА (24 В) Пружинная клемма Установочная ширина 22,5 мм адрес AS-i не требуется только контроль AS-интерфейса
Исполнение изделиямодули распознавания заземления - модули со специальными функциями
Функция изделия
Обнаружение замыканий на землюДа
СчитатьНет
Обнаружение макс. напряженияНет
Протокол поддерживается протокол интерфейса ASДа
Исполнение разъема питания входов и выходовподключение на пружинных клеммах
AS-Interface общее потребление тока макс.40 мА
Замыкание на землю10% Uas-i <= Ugnd <= 90% Uas-i
АдресацияМодулю не требуется собственный адрес AS-Interface.
Диапазон сигнала
Сигнал низкого уровня lin макс.1,5 мА
Сигнал высокого уровня
Uin мин.10 В
Lin мин.6 мА
Допустимая токовая нагрузка
Коммутационные циклы DC-122 000 000
Расчетное рабочее напряжение DC24 ... 48 В
Расчетная температура25 °C
AS-Interface соединение защита от перепутывания полярностивстроенный
Указание 1При использовании репитеров необходимо обращать внимание на то, что для каждого сегмента AS-Interface используется модуль распознавания заземления (количество сетевых блоков питания AS-Interface = количество модулей распознавания заземления).
Указание 2Uвспом должен быть снабжен инерционным предохранителем на 2 A. Долговечность реле повышается, если индуктивные пользователи нагружаются безынерционными диодами.
Справочный идентификатор согласно DIN 40719 дополнением согласно МЭК 204-2 согласно МЭК 750с A
Справочный идентификатор согласно DIN EN 61346-2K
При эксплуатации-25 ... +70 °C
При хранении-40 ... +85 °C
Степень защиты IPIP20
Ширина22,5 мм
Высота103 мм
Глубина86 мм
Вид креплениймонтаж на монтажной шине/стеновой монтаж
Сечение соединительного провода
Однопроводный2 x (0,25 - 1,5) мм²
Тонкопроволочный
С гильзой для оконцевания жилы2 x (0,25 - 1) мм²
Без гильзы для оконцевания жилы2 x (0,25 - 1,5) мм²
AWG одно- или многопроводныйAWG 2 x (24 - 16) мм²
Артикул3RK1408-8KG00-0AA2
Каталог IDCC-IC10
Код группыR711
Товарный код85364190
Вес Нетто (Кг)0,135 Кг
Вид продуктовМодуль обнаружения ошибки заземления
ПроизводительSiemens
Ценовая Группа42C
Группа Продукта3721
Размер упаковки29,00 x 99,00 x 107,00
Единицы Измерения1 шт.
Описание ПродуктаAS-ИНТЕРФЕЙС SLIMLINE МОДУЛЬ S22.5, КОНТРОЛЬ КЗ НА ЗЕМЛЮ IP20,1 X 1ВХОД, УДАЛЕННЫЙ СБРОС 2 X СИГНАЛ. ВЫХОДА, РЕЛЕЙНЫЕ, 1A DC12 1A (2A MAX.) DC13 500MA (24V) ПРУЖИННЫЕ ЗАЖИМЫ ШИРИНА МОДУЛЯ 22.5 MM, НЕ ТРЕБУЕТСЯ AS-I АДРЕС, КОНТРОЛЬ ТОЛЬКО AS-ИНТЕРФЕЙСА
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)3RK1408-8KG00-0AA2
Единица Измерения УпаковкиMM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
