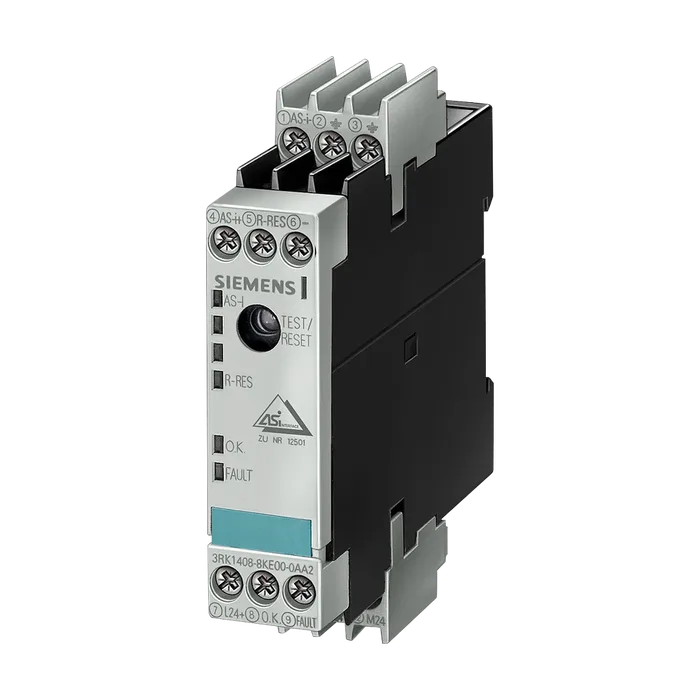

Модуль заземления AS-i IP20 S22,5, контроль замыкания на землю 1 вход, удаленный сброс 2 x сигнальный контакт, реле DC-12 1 A/DC-13 500 мА (24 В) Соединение винтовыми зажимами Установочная ширина 22,5 мм адрес AS-i не требуется только контроль AS-интерфейса
по запросуС НДС
Код товара: 3RK14088KE000AA2
Доступен к заказу
01
Описание
Модуль заземления AS-i IP20 S22,5, контроль замыкания на землю 1 вход, удаленный сброс 2 x сигнальный контакт, реле DC-12 1 A/DC-13 500 мА (24 В) Соединение винтовыми зажимами Установочная ширина 22,5 мм адрес AS-i не требуется только контроль AS-интерфейса
Исполнение изделиямодули распознавания заземления - модули со специальными функциями
Функция изделия
Обнаружение замыканий на землюДа
СчитатьНет
Обнаружение макс. напряженияНет
Протокол поддерживается протокол интерфейса ASДа
Исполнение разъема питания входов и выходовподключение на винтовых клеммах
AS-Interface общее потребление тока макс.40 мА
Замыкание на землю10% Uas-i <= Ugnd <= 90% Uas-i
АдресацияМодулю не требуется собственный адрес AS-Interface.
Диапазон сигнала
Сигнал низкого уровня lin макс.1,5 мА
Сигнал высокого уровня
Uin мин.10 В
Lin мин.6 мА
Допустимая токовая нагрузка
Коммутационные циклы DC-122 000 000
Расчетное рабочее напряжение DC24 ... 48 В
Расчетная температура25 °C
AS-Interface соединение защита от перепутывания полярностивстроенный
Указание 1При использовании репитеров необходимо обращать внимание на то, что для каждого сегмента AS-Interface используется модуль распознавания заземления (количество сетевых блоков питания AS-Interface = количество модулей распознавания заземления).
Указание 2Uвспом должен быть снабжен инерционным предохранителем на 2 A. Долговечность реле повышается, если индуктивные пользователи нагружаются безынерционными диодами.
Справочный идентификатор согласно DIN 40719 дополнением согласно МЭК 204-2 согласно МЭК 750с A
Справочный идентификатор согласно DIN EN 61346-2K
При эксплуатации-25 ... +70 °C
При хранении-40 ... +85 °C
Степень защиты IPIP20
Ширина22,5 мм
Высота102 мм
Глубина86 мм
Вид креплениймонтаж на монтажной шине/стеновой монтаж
Артикул3RK1408-8KE00-0AA2
Каталог IDCC-IC10
Код группыR711
Товарный код85364190
Вес Нетто (Кг)0,144 Кг
Вид продуктовМодуль обнаружения ошибки заземления
ПроизводительSiemens
Ценовая Группа42C
Группа Продукта3721
Размер упаковки29,00 x 99,00 x 107,00
Единицы Измерения1 шт.
Описание ПродуктаAS-I SLIMLINE МОДУЛЬ S22.5, КОНТРОЛЬ ЗАМЫКАНИЙ НА ЗЕМЛЮ, IP20,1 X 1 ВХОД, УДАЛЕННЫЙ СБРОС, 2 X СИГНАЛЬНЫХ ВЫХОДА, РЕЛЕЙНЫЕ, 1A DC12 1A (2A MAX.) DC13 500MA (24V) ВИНТОВЫЕ КЛЕММЫ, ШИРИНА МОДУЛЯ 22.5 MM, НЕ ТРЕБУЕТСЯ AS-I АДРЕС, КОНТРОЛЬ ТОЛЬКО AS-ИНТЕРФЕЙС ONLY
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)3RK1408-8KE00-0AA2
Единица Измерения УпаковкиMM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
