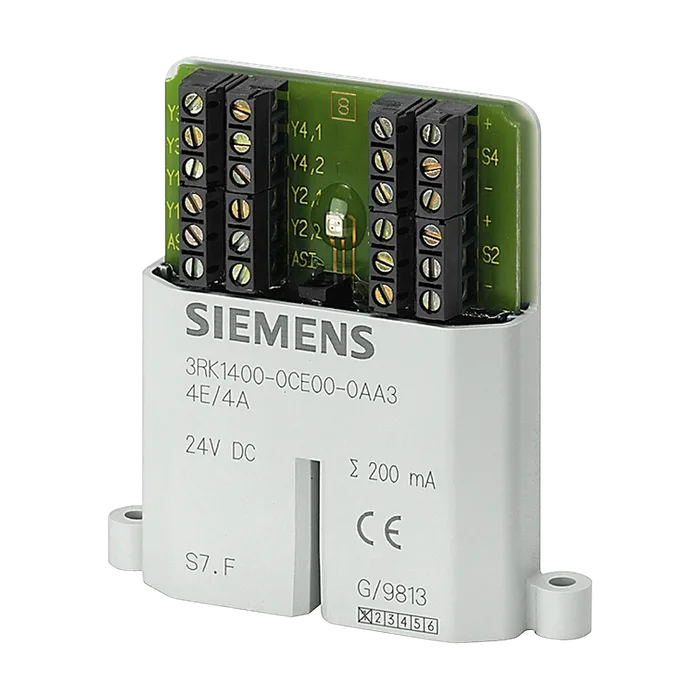

Плоский модуль AS-i, цифровые 4 ЦВх/4 ЦВх, IP20 4 x вход для 3-проводного датчика 4 x выход, 24 В DC Питание выхода через U_ASI винтовые клеммы
Исполнение изделия плоский модуль
Исполнение типа ведомого устройства стандартный исполнительный модуль
Протокол поддерживается протокол интерфейса AS Да
Тип 4 входа / 4 выхода
Конфигурация вход/выход 7
Код ID/ID2 F/F
AS-Interface общее потребление тока макс. 270 мА
Рабочее напряжение в соответствии со спецификацией AS-Interface 26,5 ... 31,6 В
Суммарный ток для всех входов и выходов 200 мА
Адресация через встроенное гнездо адресации
Исполнение разъема питания входов и выходов винтовые клеммы
Справочный идентификатор согласно DIN 40719 дополнением согласно МЭК 204-2 согласно МЭК 750 с A
Справочный идентификатор согласно DIN EN 61346-2 K
Тип источника питания для питания датчиков через AS-Interface
Входное напряжение 20 ... 30 В
Характеристика питания датчика устойчивый к коротким замыканиям и перегрузкам Да
Число цифровых входов 4
Способ подключения двух- и трехпроводная техника
Входная проводка транзистор PNP
Тип напряжения значений входного напряжения Постоянный ток
Входы коммутационный уровень-высокий мин 10 В
Входной ток на цифровом входе
При сигнале <1> мин. 5 мА
При сигнале <0> макс. 1,5 мА
Входы питание датчиков через AS-Interface стойкий к короткому замыканию и перегрузке
Число цифровых выходов 4
Тип напряжения значений выходного напряжения Постоянный ток
Исполнение коммутационного выхода электроника
Характеристика выхода устойчивый к коротким замыканиям Да
Выходы
Защита от короткого замыкания встроенный
Индукционная защита встроенный
Электропитание от внешнего источника DC 24 В не требуется (питание всех входов и выходов через кабель AS-Interface)
Сторожевая схема встроенный
Индикация состояния индикация AS- двойной светодиод: напряжение AS-i = светодиод
Interface/диагностика зеленый / FAULT = светодиод красный
Загрузка информационных битов
Окружающая температура
При эксплуатации -25 ... +85 °C
При хранении -40 ... +85 °C
Степень защиты IP IP20
Ширина 18,5 мм
Высота 81,5 мм
Глубина 79,8 мм
Вид креплений встроенные накладки для винтового крепления
