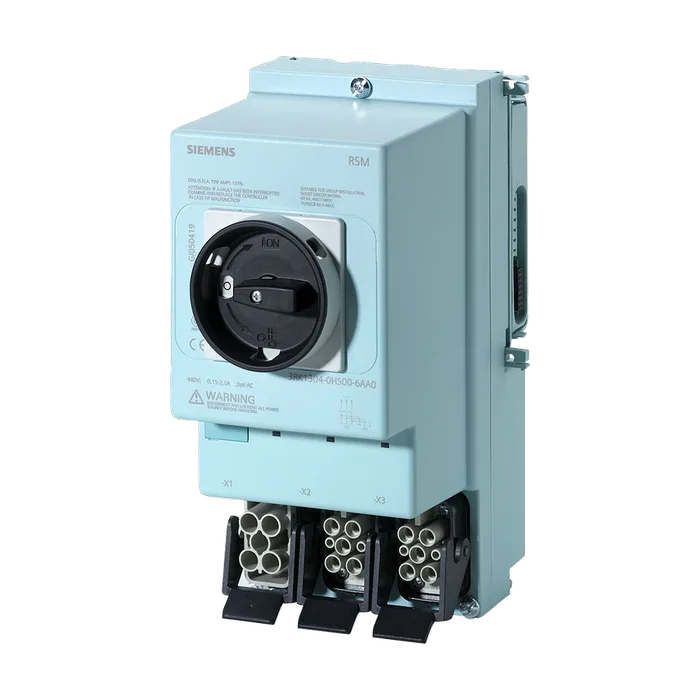

ET 200pro RSM Модуль ремонтных выключателей до 25 A до 25 A Функция разъединения для Главная цепь Han Q4/2
Торговая марка изделия SIMATIC
Наименование изделия Пускатель
Исполнение изделия ремонтный выключатель
Наименование типа изделия ET 200pro
Функция изделия местное управление Да
Напряжение развязки расчетное значение 400 В
Степень загрязнения 3
Выдерживаемое импульсное напряжение расчетное значение 6 кВ
Макс. допустимое напряжение для безопасного разъединения между главной и вспомогательной цепью 400 В
Степень защиты IP IP65
Ударопрочность 15г / 11 мсек
Вибропрочность 2g
Тип классификации 1
Справочный идентификатор согласно МЭК 81346- 2:2009 Q
Директива RoHS (дата) 05/01/2012
Компонент изделия выход для тормоза двигателя Нет
Комплектация изделия
Управление тормозом при AC 230 В Нет
Управление тормозом при AC 400 В Нет
Управление тормозом при DC 24 В Нет
Управление тормозом при DC 180 В Нет
Управление тормозом при DC 500 В Нет
Функция изделия защита от коротких замыканий Да
Исполнение защиты от коротких замыканий ном. предельная отключающая способность при силовой выключатель
Коротком замыкании (Icu)
При 400 В расчетное значение 50 000 А
Уровень полноты безопасности (SIL) согласно МЭК 61508 3
Уровень эффективности защиты (PL) согласно EN ISO 13849-1 e
Категория согласно EN ISO 13849-1 4
PFHD при высокой приоритетности запроса согласно EN 62061 5,35E-11 1/h
Защита от прикосновения к токоведущим частям с защитой пальцев рук
Число полюсов для главной цепи 3
Регулируемый порог срабатывания по току токозависимого расцепителя перегрузки 25 ... 25 А
Тип напряжения перем. ток
Рабочее напряжение расчетное значение 200 ... 400 В
Рабочий диапазон относительно рабочего напряжения при переменном токе при 50 Гц 200 ... 440 В
Рабочий ток
При переменном токе при 400 В расчетное значение 25 А
При AC-3 при 400 В расчетное значение 25 А
Функция изделия
Цифровые входы, параметризуемые Нет
Цифровые выходы, параметризуемые Нет
Число цифровых входов 0
Число гнезд
Для цифровых выходных сигналов 0
Для цифровых входных сигналов 0
Тип напряжения напряжения питания пост. ток
Напряжение питания 1 при постоянном токе напряжение питания 1 при постоянном токе 24 ... 24 В
Расчетное значение
Мин. допустимый 20,4 В
Макс. допустимо 28,8 В
Тип напряжения оперативного напряжения питания Постоянный ток
Оперативное напряжение питания при постоянном токе расчетное значение 20,4 ... 28,8 В
Оперативное напряжение питания 1
При постоянном токе расчетное значение 20,4 ... 28,8 В
При постоянном токе 24 ... 24 В
Монтажное положение любой
Вид креплений винтовое крепление
Высота 230 мм
Ширина 110 мм
Глубина 170 мм
Высота над уровнем моря при высоте над уровнем моря макс. 3 500 м
Окружающая температура
При эксплуатации -25 ... +55 °C
При хранении -40 ... +70 °C
При транспортировке -40 ... +70 °C
Относительная атмосферная влажность при эксплуатации 5 ... 95 %
Протокол поддерживается
Протокол PROFIBUS DP Да
Протокол PROFINET Да
Исполнение интерфейса протокол PROFINET Да
Функция изделия связь по шине Да
Протокол поддерживается протокол интерфейса AS Нет
Функция изделия
Поддержка PROFIenergy, измеряемые величины Нет
Поддержка PROFIenergy, отключение Нет
Память адресного пространства адресной области
Входов 1 byte
Выходов 0 byte
Исполнение разъема питания интерфейса связи через кросс-плату
Исполнение разъема питания для главной цепи плоский штекер
Исполнение разъема питания
1 для цифровых входных сигналов M12-разъем
2 для цифровых входных сигналов M12-разъем
3 для цифровых входных сигналов M12-разъем
4 для цифровых входных сигналов M12-разъем
Исполнение разъема питания
К интерфейсу прибора, зависящему от изготовителя оптический интерфейс
Для подачи основной энергии разъем согласно ISO23570
Для отвода со стороны нагрузки разъем по ISO23570
Для передачи основной энергии разъем по ISO23570
Для ввода напряжения питания через кросс-плату
Для передачи напряжения питания через кросс-плату
Рабочее напряжение при переменном токе при 60 Гц согласно CSA и UL расчетное значение 600 В
