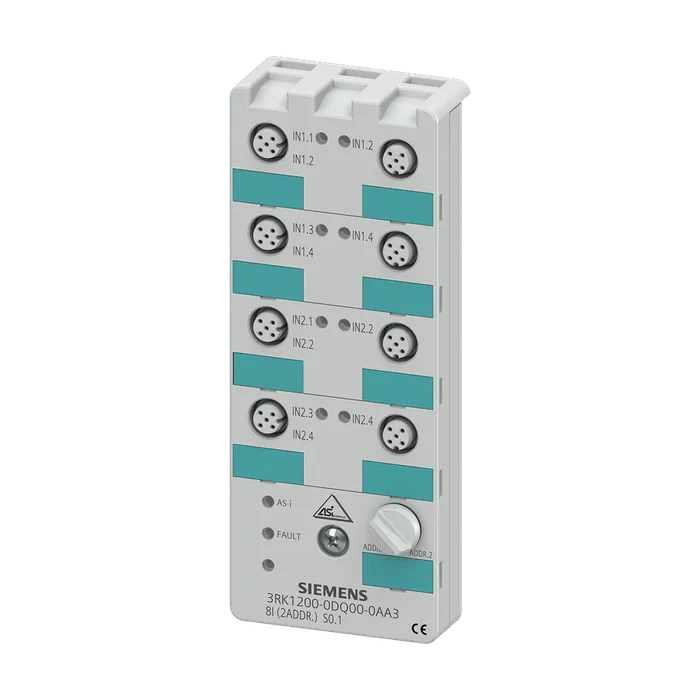

Компактный модуль AS-i K60, цифровой 8 ЦВх, IP67 8 x вход, макс. 200 мА Гнездовой контакт 8 x M12 с Y-II-распределением Монтажная панель 3RK1901-0CA00 заказывается отдельно
Исполнение изделия цифровые модули E/A для использования на панели IP 67 - K60
Тип 8 входов
Исполнение типа ведомого устройства стандартный исполнительный модуль
Конфигурация вход/выход 0
Код ID/ID2 1/F
Количество гнёзда вход/выход 8
Исполнение разъема питания входов и выходов винтовое соединение M12
AS-Interface общее потребление тока макс. 270 мА
Рабочее напряжение в соответствии со спецификацией AS-Interface 26,5 ... 31,6 В
Заземляющее присоединение PIN 5 каждого гнезда M12 соединен с заземляющей пластиной монтажной панели через штифт.
Адресация переднее гнездо адресации
Указание при поставке Поставка модулей осуществляется без монтажной платы.
Указание модулю необходимы два адреса
Тип источника питания для питания датчиков через AS-Interface
Входное напряжение 20 ... 30 В
Характеристика питания датчика устойчивый к коротким замыканиям и перегрузкам допустимый ток длительной нагрузки питания Да
Датчиков для всех входов
При окружающей температуре 40 °C 200 мА
Число цифровых входов 8
Способ подключения двух- и трехпроводная техника
Входная проводка транзистор PNP
Тип напряжения значений входного напряжения Постоянный ток
Входы коммутационный уровень-высокий мин 10 В
Входной ток на цифровом входе
При сигнале <1> мин. 6 мА
При сигнале <0> макс. 1,5 мА
Входы
Питание датчиков через AS-Interface стойкий к короткому замыканию и перегрузке
Загрузка гнезд
Штырек 1 электропитание сенсора L+
Штырек 2 ввод данных II
Штырек 3 электропитание сенсора L-
Штырек 4 ввод данных I
Штырек 5 подключение заземления
Исполнение разводки выводов входов Y-II-загрузка
Число цифровых выходов 0
Выходы электропитание от внешнего источника DC 24 В не требуется
Исполнение разводки выводов выходов Y-II-загрузка
Выходы
Сторожевая схема не требуется
Загрузка информационных битов
Гнездо 1 PIN 4 = IN1 (D0) (адрес 1), PIN 2 = IN2 (D1) (адрес 1)
Гнездо 2 PIN 4 = IN2 (D1) (адрес 1)
Гнездо 3 PIN 4 = IN3 (D2) (Adr. 1), PIN 2 = IN4 (D3) (адрес 1)
Гнездо 4 PIN 4 = IN4 (D3) (адрес 1)
Гнездо 5 PIN 4 = IN1 (D0) (адрес 2), PIN 2 = IN2 (D1) (адрес 2)
Гнездо 6 PIN4 = IN2 (D1) (адрес 2)
Гнездо 7 PIN4 = IN3 (D2) (адрес 2), PIN2 = IN4 (D3) (адрес 2)
Гнездо 8 PIN4 = IN4 (D3) (адрес 2)
Окружающая температура
При эксплуатации -25 ... +85 °C
При хранении -40 ... +85 °C
Степень защиты IP IP67
Индикация состояния
Индикация вход/выход желтый светодиод
Индикация Uвспом не требуется
Индикация AS-Interface/диагностика светодиод зеленый/красный
Ширина 60 мм
Высота 152 мм
Глубина 29 мм
Вид креплений монтаж на монтажной шине/стеновой монтаж через монтажную плату для компактного модуля K60
Ударопрочность 15г / 11 мсек
