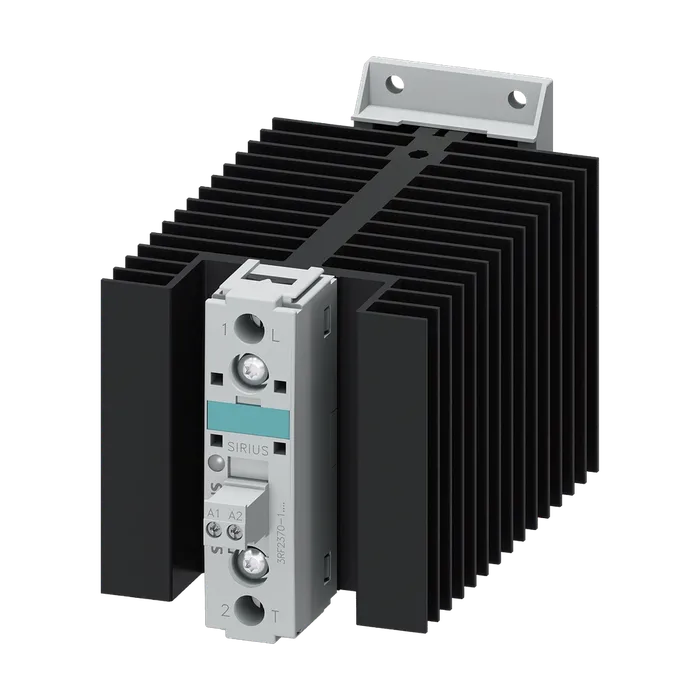

Полупроводниковый контактор, 1-фазный, 3RF2 15/27,5 A AC/40 °C 48–460 В/24 В DC с мгновенным включением С 21.5.2018 Размеры и схема сверления изменились, дополнительная информация у онлайн- поддержки промышленного сектора
Общие Торговая марка изделия SIRIUS
Наименование изделия полупроводниковый контактор
Исполнение изделия 1-фазный
Наименование типа изделия 3RF23
Заводской номер изделия
Наименование изделия
_1 предлагаемых принадлежностей крышка клемм
_2 предлагаемых принадлежностей регулятор мощности
_3 предлагаемых принадлежностей Конвертер
_4 предлагаемых принадлежностей Контроль нагрузки
Общие технические данные Функция изделия мощность потерь [Вт] при расчетном значении Мгновенно срабатывающий
Тока
При переменном токе в теплом рабочем состоянии 83 Вт
При переменном токе в теплом рабочем состоянии на каждый полюс 83 Вт
Без тока нагрузки типичный 0,4 Вт
Напряжение развязки расчетное значение 600 В
Степень загрязнения 3
Тип напряжения оперативного напряжения питания Постоянный ток
Выдерживаемое импульсное напряжение главной цепи расчетное значение 6 кВ
Ударопрочность согласно МЭК 60068-2-27 15г / 11 мсек
Вибропрочность согласно МЭК 60068-2-6 2г
Справочный идентификатор согласно МЭК 81346- 2:2009 Q
Директива RoHS (дата) 05/28/2009
Цепь главного тока Число полюсов для главной цепи 1
Число замыкающих контактов для главных контактов 1
Число размыкающих контактов для главных контактов 0
Рабочее напряжение при переменном токе
При 50 Гц расчетное значение 48 ... 460 В
При 60 Гц расчетное значение 48 ... 460 В
Рабочая частота расчетное значение 50 ... 60 Гц
Напряжения при переменном токе
При 50 Гц 40 ... 506 В
При 60 Гц 40 ... 506 В
Рабочий ток
При AC-51 расчетное значение 50 А
При AC-51 согласно МЭК 60947-4-3 50 А
Согласно UL 508 расчетное значение 27,5 А
Рабочий ток мин. 500 мА
Крутизна нарастания напряжения на тиристоре для главных контактов макс. допустимо 1 000 V/μs
Запирающее напряжение на тиристоре для главных контактов макс. допустимо 1 200 В
Обратный ток тиристора 10 мА
Ухудшение температуры 40 °C
Выдерживаемый импульсный ток расчетное значение 1 150 А
Значение I2t макс. 6 600 A²·s
Цепь тока управления/ управление Тип напряжения оперативного напряжения питания Постоянный ток
Оперативное напряжение питания 1
При постоянном токе расчетное значение 30 В
При постоянном токе 15 ... 24 В
Оперативное напряжение питания
При постоянном токе начальное значение сигнала <1> распознавание 15 В
При постоянном токе конечное значение сигнала <0>-распознавание оперативный ток при мин. оперативном 5 В
Напряжении питания
При постоянном токе 13 мА
Оперативный ток при постоянном токе расчетное значение 15 мА
Время задержки включения 1 мс
Время задержки отключения 1 ms; дополн. макс. полуволна
Вспомогательный контур Число размыкающих контактов для вспомогательных контактов 0
Число замыкающих контактов для вспомогательных контактов 0
Число переключающих контактов для вспомогательных контактов 0
Монтаж/ крепление/ размеры Вид креплений для крепления на DIN-рейку 35 мм с помощью винтов или защелок согласно МЭК 60715
Последовательный монтаж Да
Исполнение резьбы винта для крепления оборудования M4
Высота 100 мм
Ширина 80 мм
Глубина 164 мм
Подсоединения/ клеммы Исполнение разъема питания
Для главной цепи винтовой зажим
Для цепи вспомогательного и оперативного тока винтовой зажим
Вид подключаемых сечений проводов
Для главных контактов
Однопроводной 2x (1,5 ... 2,5 мм²), 2x (2,5 ... 6 мм²)
Тонкожильный с заделкой концов кабеля 2x (1 ... 2,5 мм²), 2x (2,5 ... 6 мм²), 1x 10 мм²
Для проводов американского калибра (AWG) для главных контактов поперечное сечение подключаемого провода для 2x (14 ... 10)
Главных контактов
Однопроводной или многопроводной 1,5 ... 6 мм²
Тонкожильный с заделкой концов кабеля вид подключаемых сечений проводов 1 ... 10 мм²
Для вспомогательных и управляющих контактов
Однопроводной 1x (0,5 ... 2,5 мм²), 2x (0,5 ... 1,0 мм²)
Тонкожильный с заделкой концов кабеля 1x (0,5 ... 2,5 мм²), 2x (0,5 ... 1,0 мм²)
Тонкожильный без заделки концов кабеля 1x (0,5 ... 2,5 мм²), 2x (0,5 ... 1,0 мм²)
Для проводов американского калибра (AWG) для вспомогательных и управляющих контактов 1x (AWG 20 ... 12)
Номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода для главных контактов 10 ... 14
Начальный пусковой крутящий момент
Для главных контактов при винтовом зажиме 2 ... 2,5 Н·м
Для вспомогательных и управляющих контактов при винтовом зажиме начальный пусковой крутящий момент 0,5 ... 0,6 Н·м
(фунтов/дюйм)
Для главных контактов при винтовом зажиме 18 ... 22 lbf·in
Для вспомогательных и управляющих контактов при винтовом зажиме 4,5 ... 5,3 lbf·in
Исполнение резьбы соединительного болта
Для главных контактов M4
Вспомогательных и управляющих контактов M3
Длина зачистки изоляции провода
Для главных контактов 7 мм
Для вспомогательных и управляющих контактов 7 мм
Безопасность Степень защиты IP с лицевой стороны согласно МЭК 60529 IP20
Защита от прикосновения с лицевой стороны согласно МЭК 60529 с защитой от вертикального прикосновения пальцем спереди
Условия окружающей среды Высота над уровнем моря при высоте над уровнем моря макс. 1 000 м
Окружающая температура
При эксплуатации -25 ... +60 °C
При хранении -55 ... +80 °C
Электромагнитная совместимость Наведение кондуктивных помех
Вследствие импульса согласно МЭК 61000-4-4 2 кВ / 5 кГц критерий эффективности 2
Вследствие перенапряжения при замыкании на землю согласно МЭК 61000-4-5 2 кВ критерий эффективности 2
Вследствие линейного перенапряжения согласно МЭК 61000-4-5 1 кВ критерий эффективности 2
Вследствие высокочастотного облучения 140 dBuV в диапазоне частот от 0,15 ... 80 МГц, критерий
Согласно МЭК 61000-4-6 эффективности 1
Наведение полевых помех согласно МЭК 61000-4-3 80 МГц ... 1 ГГц 10 В/м, критерий эффективности 1
Электростатический разряд согласно МЭК 61000-4- 4 кВ разряда контакта / 8 кВ грозового разряда, критерий
Излучение высокочастотных кондуктивных помех согласно CISPR11 класс A для промышленного сектора
Излучение высокочастотных полевых помех класс B для жилого, коммерческого и предпринимательского
Согласно CISPR11 электронная защита от короткого замыкания, Исполнение вставки предохранителя сектора
Заводской номер изделия
Предохранителя gR для защиты полупроводников в исполнении NH используемый 3NE1020-2 Предохранителя aR для защиты полупроводников в исполнении NH используемый 3NE8020-1 Предохранителя aR для защиты полупроводников при цилиндрической конструкции 22 x 58 мм используемый 3NC2280
Заводской номер изделия
Предохранителя NEOZED используемый 5SE2335; Номинальный ток у данных предохранителей меньше, чем у полупроводниковых реле
