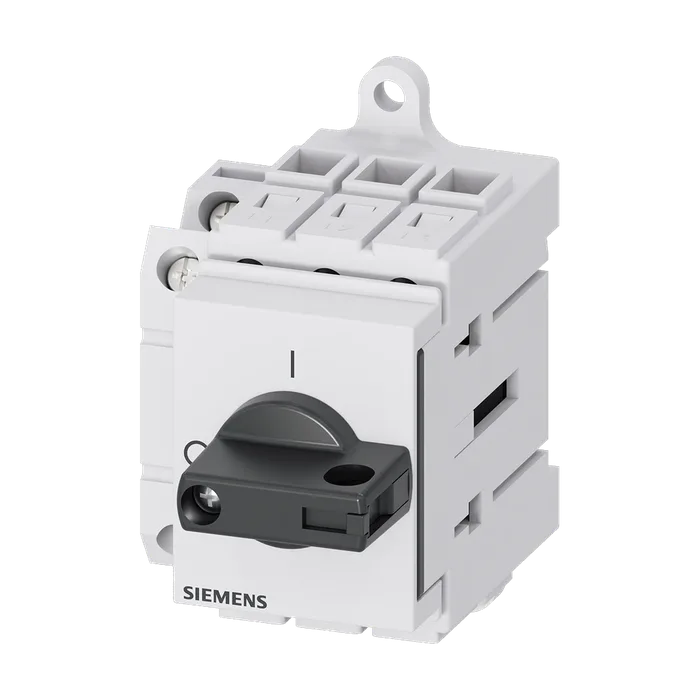

Выключатель-разъединитель 3LD3, Iu 40 A главный выключатель, 3- пол. расчетная рабочая мощность при AC-23A, при 400 В, 18,5 кВт для установки в распред. щиты базовый выключатель привод с поворотной рукояткой, цвет: черный с доп. контактами 1 НЗ+1 НО
4 912,96 ₽С НДС
Код товара: 3LD33301TK11
Доступен к заказу
01
Описание
Выключатель-разъединитель 3LD3, Iu 40 A главный выключатель, 3- пол. расчетная рабочая мощность при AC-23A, при 400 В, 18,5 кВт для установки в распред. щиты базовый выключатель привод с поворотной рукояткой, цвет: черный с доп. контактами 1 НЗ+1 НО
Торговая марка изделияSENTRON
Наименование изделияВыключатель нагрузки-разъединитель 3LD
Исполнение изделияглавный выключатель
Исполнение индикатора для индикации коммутационного положения "ручной режим"1 ON - 0 OFF
Тип выключателяУстановка в распределительном шкафу
Конструкция исполнительного механизмаРучка
Цвет исполнительного механизмачерный
Исполнение рукояткиПривод перекидного рычага, черный
Число полюсов3
Число полюсов примечание3
Механический срок службы (коммутационных циклов) типичный100 000
Мощность потерь [Вт] при расчетном значении тока при переменном токе в теплом рабочем состоянии на каждый полюс2,5 Вт
Рабочий ток
При AC-21 при 690 В расчетное значение40 А
При AC-21 A при 240 В расчетное значение40 А
При AC-21 A при 400 В расчетное значение40 А
При AC-21 A при 440 В расчетное значение40 А
При AC-23 A при 400 В расчетное значение36 А
Рабочая мощность
При AC-23 A при 240 В расчетное значение7,5 кВт
При AC-23 A при 400 В расчетное значение19 кВт
При AC-23 A при 440 В расчетное значение15 кВт
При AC-23 A при 690 В расчетное значение15 кВт
При AC-3 при 240 В расчетное значение7,5 кВт
При AC-3 при 400 В расчетное значение12 кВт
При AC-3 при 690 В расчетное значение11,5 кВт
Число переключающих контактов для вспомогательных контактов0
Число размыкающих контактов для вспомогательных контактов1
Число замыкающих контактов для вспомогательных контактов1
Рабочее напряжение вспомогательных контактов при переменном токе макс.500 В
Ток длительной нагрузки вспомогательного контакта расчетное значение10 А
Напряжение развязки вспомогательного выключателя расчетное значение500 В
Пригодность к использованию
Главный выключательДа
Выключатель-разъединительДа
Аварийный выключательНет
Защитный выключательДа
Ремонтный выключательДа
Особая характеристика изделияБлокировка в нулевом положении
Характеристика изделия блокировка в положении ВЫКЛ.Да
Дополнение изделия опциональный
ЭлектроприводНет
Расцепитель напряженияНет
Число подключаемых размыкающих контактов для вспомогательных контактов навесной макс.2
Число подключаемых замыкающих контактов для вспомогательных контактов навесной макс.4
Число подключаемых переключающих контактов для вспомогательных контактов навесной макс.0
Число навесных замков с дужкой макс.2
Толщина дуги замка навесных замков с дужкой4 ... 6 мм
Предохранителем со стороны сети
При 440 В с помощью предохранителя gG расчетное значение10 кА
При 690 В с помощью предохранителя gG расчетное значение ном. ток предохранителя при замкнутом6 кА
Переключателе
При 240 В при комбинации выключатель + предохранитель gG макс.5 кА
При 440 В при комбинации выключатель + предохранитель gG макс.5 кА
При 690 В при комбинации выключатель + предохранитель gG макс. допустимо5 кА
Значение I2t при замкнутом переключателе
При 240 В при комбинации выключатель + предохранитель gG макс.15 kA2.s
При 440 В при комбинации выключатель + предохранитель gG макс.15 kA2.s
При 690 В при комбинации выключатель + предохранитель gG макс.15 kA2.s
Исполнение плавкой вставки предохранителя
Для защиты от коротких замыканий главной цепи требуетсяпредохранитель gL/gG: 40 А
Для защиты вспомогательного выключателя от короткого замыкания требуетсяпредохранитель gL/gG: 10 А
Рабочий ток предвключенного предохранителя расчетное значение40 А
Рабочий ток при переменном токе согласно UL 508/UL 60947-4-1 ном. значение40 А
Рабочее напряжение при переменном токе при 50/60 Гц согласно UL 508/UL 60947-4-1 расчетное значение600 В
Активная мощность [hp] при переменном токе при 480 В согласно UL 508/UL 60947-4-1 расчетное значение20
Активная мощность [hp] при переменном токе при 600 В согласно UL 508/UL 60947-4-1 расчетное значение20
Кратковременно выдерживаемый ток (SCCR) при 600 В согласно UL 508/UL 60947-4-15 кА
Ток длительной нагрузки предвключенного предохранителя согласно UL расчетное значение50 А
Тип предохранителя согласно ULRK5
Провода однопроводной
Макс.6
Мин. вид подключаемых сечений проводов для медного14
Провода
Однопроводной1 x (2,5...16 мм²)
Тонкожильный с заделкой концов кабеля1 x (2,5...16 мм²)
Многопроводной вид подключаемых сечений проводов для1 x (2,5...16 мм²)
Вспомогательных контактов
Однопроводной2x (0,75 ... 2,5 мм²), 1x 4 мм²
Тонкожильный с заделкой концов кабеля2x (0,75 ... 1,5 мм²), 1x 2,5 мм²
Многопроводной2 x (0,75 – 2,5 мм²), 1 x 4 мм²
Исполнение разъема питания
Для главной цепирамная клемма
Для вспомогательных контактовРамочные клеммы
Высота60 мм
Ширина47 мм
Глубина77 мм
Тип устройстважесткий монтаж
Вид крепленийУстановочный прибор, неподвижный монтаж
Вид креплений
Фронтальный монтаж с креплением в 4 отверстияНет
Фронтальный монтаж с центральным креплениемНет
Шинный монтажДа
Масса нетто200 г
Окружающая температура при эксплуатации
Мин.-25 °C
Макс.55 °C
Окружающая температура при хранении
Мин.-25 °C
Макс.55 °C
Артикул3LD3330-1TK11
Каталог IDLV10
Код группыP360
Товарный код85365080
Вес Нетто (Кг)0,172 Кг
Вид продуктовBasic Devices
ПроизводительSiemens
Ценовая Группа1CL
Группа Продукта5887
Размер упаковки68,00 x 79,00 x 110,00
Единицы Измерения1 шт.
Описание ПродуктаГлавный выключатель 3-пол., Iu 40A рабоч.коммутация при AC-23 A при 400В 15,0кВт уст.в распред.шкаф базовая устан. с ручкой черный с доп.конт. 1NO+1NC
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)3LD3330-1TK11
Единица Измерения УпаковкиMM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
