Главный выключатель 3LD3 Siemens 3LD3010-0TL05
Доступен к заказу

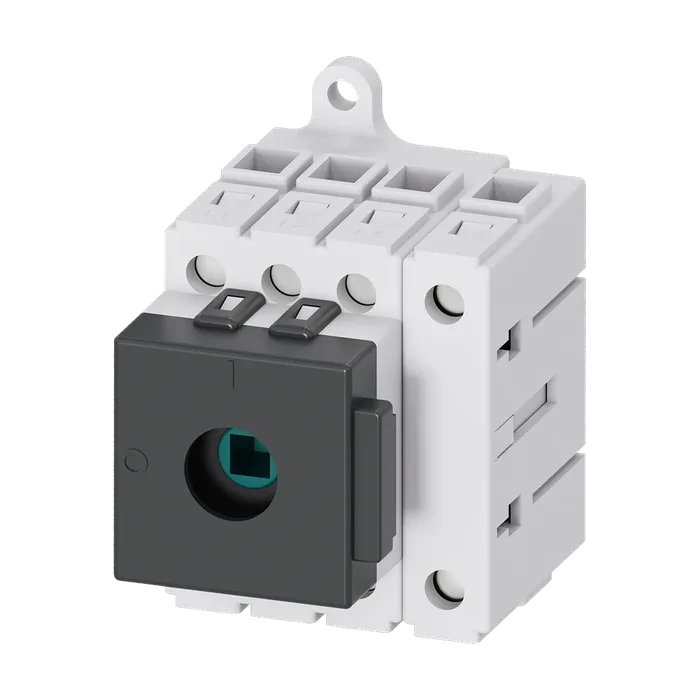

Главный выключатель 3LD3 Siemens 3LD3010-0TL05
Выключатель-разъединитель 3LD3, Iu 16 A главный выключатель, 3- пол. + N расчетная рабочая мощность при AC-23A, при 400 В, 7,5 кВт для установки в распред. щиты базовый выключатель без привода с поворотной рукояткой
2 838,65 ₽ С НДС
Код товара: 3LD30100TL05
Доступен к заказу
01
Описание
Выключатель-разъединитель 3LD3, Iu 16 A главный выключатель, 3- пол. + N расчетная рабочая мощность при AC-23A, при 400 В, 7,5 кВт для установки в распред. щиты базовый выключатель без привода с поворотной рукояткой
Торговая марка изделия SENTRON
Наименование изделия Выключатель нагрузки-разъединитель 3LD
Исполнение изделия выключатели
Исполнение индикатора для индикации коммутационного положения "ручной режим" 1 ON - 0 OFF
Тип выключателя Установка в распределительном шкафу
Конструкция исполнительного механизма Без рукоятки
Исполнение рукоятки без
Исполнение коммутационного привода электропривод Нет
Число полюсов 4
Число полюсов примечание 4
Механический срок службы (коммутационных циклов) типичный 100 000
Коммутационная износостойкость
При AC-23 A при 690 В 6 000
Частота коммутации макс. 50 1/h
Степень загрязнения 3
Напряжение развязки расчетное значение 690 В
Выдерживаемое импульсное напряжение расчетное значение 6 кВ
Рабочее напряжение
При переменном токе расчетное значение 690 В
Рабочая частота расчетное значение
Мин. 50 Гц
Макс. 60 Гц
Степень защиты IP IP20
Степень защиты IP с лицевой стороны IP20
Мощность потерь [Вт] при расчетном значении тока при переменном токе в теплом рабочем состоянии на каждый полюс 0,5 Вт
Рабочий ток
При AC-21 при 690 В расчетное значение 16 А
При AC-21 A при 240 В расчетное значение 16 А
При AC-21 A при 400 В расчетное значение 16 А
При AC-21 A при 440 В расчетное значение 16 А
При AC-23 A при 400 В расчетное значение 16 А
Рабочая мощность
При AC-23 A при 240 В расчетное значение 3 кВт
При AC-23 A при 400 В расчетное значение 8 кВт
При AC-23 A при 440 В расчетное значение 7,5 кВт
При AC-23 A при 690 В расчетное значение 8 кВт
При AC-3 при 240 В расчетное значение 3 кВт
При AC-3 при 400 В расчетное значение 6 кВт
При AC-3 при 690 В расчетное значение 5,5 кВт
Число переключающих контактов для вспомогательных контактов 0
Число размыкающих контактов для вспомогательных контактов 0
Число замыкающих контактов для вспомогательных контактов 0
Рабочее напряжение вспомогательных контактов при переменном токе макс. 500 В
Ток длительной нагрузки вспомогательного контакта расчетное значение 10 А
Напряжение развязки вспомогательного выключателя расчетное значение 500 В
Пригодность к использованию
Главный выключатель Да
Выключатель-разъединитель Да
Аварийный выключатель Да
Защитный выключатель Да
Ремонтный выключатель Да
Особая характеристика изделия Переключатель Basic; без поворотного привода; без вала
Характеристика изделия блокировка в положении ВЫКЛ. Нет
Дополнение изделия опциональный
Электропривод Нет
Расцепитель напряжения Нет
Число подключаемых размыкающих контактов для вспомогательных контактов навесной макс. 2
Число подключаемых замыкающих контактов для вспомогательных контактов навесной макс. 4
Число подключаемых переключающих контактов для вспомогательных контактов навесной макс. 0
Предохранителем со стороны сети
При 440 В с помощью предохранителя gG расчетное значение 10 кА
При 690 В с помощью предохранителя gG расчетное значение ном. ток предохранителя при замкнутом 6 кА
Переключателе
При 240 В при комбинации выключатель + предохранитель gG макс. 3 кА
При 440 В при комбинации выключатель + предохранитель gG макс. 3 кА
При 690 В при комбинации выключатель + предохранитель gG макс. допустимо 3 кА
Значение I2t при замкнутом переключателе
При 240 В при комбинации выключатель + предохранитель gG макс. 2,5 kA2.s
При 440 В при комбинации выключатель + предохранитель gG макс. 2,5 kA2.s
При 690 В при комбинации выключатель + предохранитель gG макс. 3 kA2.s
Исполнение плавкой вставки предохранителя
Для защиты от коротких замыканий главной цепи требуется предохранитель gL/gG: 20 А
Для защиты вспомогательного выключателя от короткого замыкания требуется предохранитель gL/gG: 10 А
Рабочий ток предвключенного предохранителя расчетное значение 16 А
Рабочий ток при переменном токе согласно UL 508/UL 60947-4-1 ном. значение 16 А
Рабочее напряжение при переменном токе при 50/60 Гц согласно UL 508/UL 60947-4-1 расчетное значение 600 В
Активная мощность [hp] при переменном токе при 480 В согласно UL 508/UL 60947-4-1 расчетное значение 7,5
Активная мощность [hp] при переменном токе при 600 В согласно UL 508/UL 60947-4-1 расчетное значение 10
Кратковременно выдерживаемый ток (SCCR) при 600 В согласно UL 508/UL 60947-4-1 5 кА
Ток длительной нагрузки предвключенного предохранителя согласно UL расчетное значение 50 А
Тип предохранителя согласно UL RK5
Провода однопроводной
Макс. 6
Мин. вид подключаемых сечений проводов для медного 14
Провода
Однопроводной 1 x (2,5...16 мм²)
Тонкожильный с заделкой концов кабеля 1 x (2,5...16 мм²)
Многопроводной вид подключаемых сечений проводов для 1 x (2,5...16 мм²)
Вспомогательных контактов
Однопроводной 2x (0,75 ... 2,5 мм²), 1x 4 мм²
Тонкожильный с заделкой концов кабеля 2x (0,75 ... 1,5 мм²), 1x 2,5 мм²
Многопроводной 2 x (0,75 – 2,5 мм²), 1 x 4 мм²
Исполнение разъема питания
Для главной цепи рамная клемма
Для вспомогательных контактов Рамочные клеммы
Высота 60 мм
Ширина 49 мм
Глубина 64 мм
Тип устройства жесткий монтаж
Вид креплений Установочный прибор, неподвижный монтаж
Вид креплений
Фронтальный монтаж с креплением в 4 отверстия Нет
Фронтальный монтаж с центральным креплением Нет
Шинный монтаж Да
Масса нетто 200 г
Окружающая температура при эксплуатации
Мин. -25 °C
Макс. 55 °C
Окружающая температура при хранении
Мин. -25 °C
Макс. 55 °C
Артикул 3LD3010-0TL05
Каталог ID LV10
Код группы P360
Товарный код 85365080
Вес Нетто (Кг) 0,184 Кг
Вид продуктов Basic Devices
Производитель Siemens
Ценовая Группа 1CL
Группа Продукта 5887
Размер упаковки 68,00 x 79,00 x 110,00
Единицы Измерения 1 шт.
Описание Продукта Главный выключатель 3-пол. + N, lu 16A рабоч.коммутация при AC-23 A при 400В 7,5кВт уст.в распред.шкаф базовая устан. без ручки
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 3LD3010-0TL05
Единица Измерения Упаковки MM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 3 дня
