Главный выключатель 3LD3 Siemens 3LD3230-0TL11
Доступен к заказу

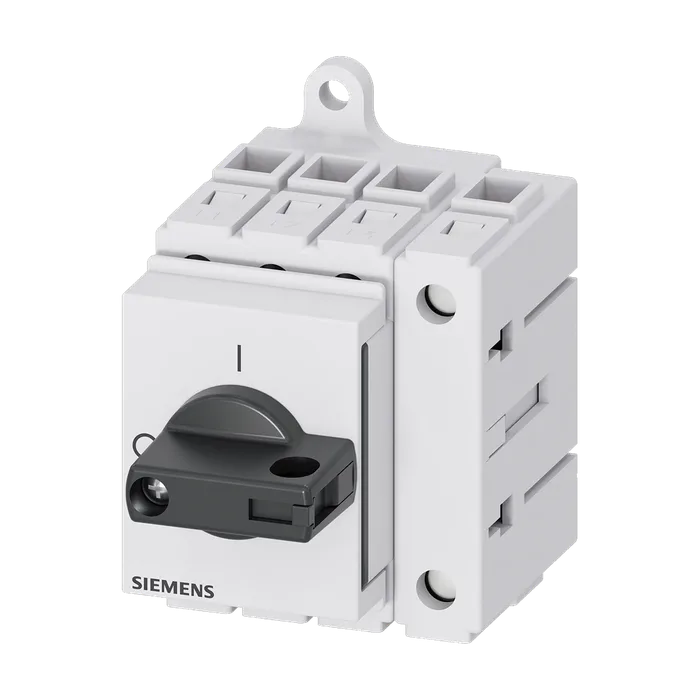

Главный выключатель 3LD3 Siemens 3LD3230-0TL11
Выключатель-разъединитель 3LD3, Iu 32 A главный выключатель, 3- пол. + N расчетная рабочая мощность при AC-23A, при 400 В, 11,5 кВт для установки в распред. щиты базовый выключатель привод с поворотной рукояткой, цвет: черный
3 801,93 ₽ С НДС
Код товара: 3LD32300TL11
Доступен к заказу
01
Описание
Выключатель-разъединитель 3LD3, Iu 32 A главный выключатель, 3- пол. + N расчетная рабочая мощность при AC-23A, при 400 В, 11,5 кВт для установки в распред. щиты базовый выключатель привод с поворотной рукояткой, цвет: черный
Торговая марка изделия SENTRON
Наименование изделия Выключатель нагрузки-разъединитель 3LD
Исполнение изделия главный выключатель
Исполнение индикатора для индикации коммутационного положения "ручной режим" 1 ON - 0 OFF
Тип выключателя Установка в распределительном шкафу
Конструкция исполнительного механизма Ручка
Цвет исполнительного механизма черный
Исполнение рукоятки Привод перекидного рычага, черный
Исполнение коммутационного привода электропривод Нет
Число полюсов 4
Число полюсов примечание 4
Механический срок службы (коммутационных циклов) типичный 100 000
Коммутационная износостойкость
При AC-23 A при 690 В 6 000
Частота коммутации макс. 50 1/h
Степень загрязнения 3
Напряжение развязки расчетное значение 690 В
Выдерживаемое импульсное напряжение расчетное значение 6 кВ
Рабочее напряжение
При переменном токе расчетное значение 690 В
Рабочая частота расчетное значение
Мин. 50 Гц
Макс. 60 Гц
Степень защиты IP IP40
Степень защиты IP с лицевой стороны IP40
Мощность потерь [Вт] при расчетном значении тока при переменном токе в теплом рабочем состоянии на каждый полюс 1,8 Вт
Рабочий ток
При AC-21 при 690 В расчетное значение 32 А
При AC-21 A при 240 В расчетное значение 32 А
При AC-21 A при 400 В расчетное значение 32 А
При AC-21 A при 440 В расчетное значение 32 А
При AC-23 A при 400 В расчетное значение 22 А
Рабочая мощность
При AC-23 A при 240 В расчетное значение 6 кВт
При AC-23 A при 400 В расчетное значение 12 кВт
При AC-23 A при 440 В расчетное значение 11,5 кВт
При AC-23 A при 690 В расчетное значение 12 кВт
При AC-3 при 240 В расчетное значение 5,5 кВт
При AC-3 при 400 В расчетное значение 10 кВт
При AC-3 при 690 В расчетное значение 9,5 кВт
Число переключающих контактов для вспомогательных контактов 0
Число размыкающих контактов для вспомогательных контактов 0
Число замыкающих контактов для вспомогательных контактов 0
Рабочее напряжение вспомогательных контактов при переменном токе макс. 500 В
Ток длительной нагрузки вспомогательного контакта расчетное значение 10 А
Напряжение развязки вспомогательного выключателя расчетное значение 500 В
Пригодность к использованию
Главный выключатель Да
Выключатель-разъединитель Да
Аварийный выключатель Нет
Защитный выключатель Да
Ремонтный выключатель Да
Особая характеристика изделия Блокировка в нулевом положении
Характеристика изделия блокировка в положении ВЫКЛ. Да
Дополнение изделия опциональный
Электропривод Нет
Расцепитель напряжения Нет
Число подключаемых размыкающих контактов для вспомогательных контактов навесной макс. 2
Число подключаемых замыкающих контактов для вспомогательных контактов навесной макс. 4
Число подключаемых переключающих контактов для вспомогательных контактов навесной макс. 0
Число навесных замков с дужкой макс. 2
Толщина дуги замка навесных замков с дужкой 4 ... 6 мм
Предохранителем со стороны сети
При 440 В с помощью предохранителя gG расчетное значение 10 кА
При 690 В с помощью предохранителя gG расчетное значение ном. ток предохранителя при замкнутом 6 кА
Переключателе
При 240 В при комбинации выключатель + предохранитель gG макс. 4,5 кА
При 440 В при комбинации выключатель + предохранитель gG макс. 4,5 кА
При 690 В при комбинации выключатель + предохранитель gG макс. допустимо 5 кА
Значение I2t при замкнутом переключателе
При 240 В при комбинации выключатель + предохранитель gG макс. 9 kA2.s
При 440 В при комбинации выключатель + предохранитель gG макс. 9 kA2.s
При 690 В при комбинации выключатель + 9 kA2.s
Исполнение плавкой вставки предохранителя
Для защиты от коротких замыканий главной цепи требуется предохранитель gL/gG: 40 А
Для защиты вспомогательного выключателя от короткого замыкания требуется предохранитель gL/gG: 10 А
Рабочий ток предвключенного предохранителя расчетное значение 32 А
Рабочий ток при переменном токе согласно UL 508/UL 60947-4-1 ном. значение 32 А
Рабочее напряжение при переменном токе при 50/60 Гц согласно UL 508/UL 60947-4-1 расчетное значение 600 В
Активная мощность [hp] при переменном токе при 480 В согласно UL 508/UL 60947-4-1 расчетное значение 20
Активная мощность [hp] при переменном токе при 600 В согласно UL 508/UL 60947-4-1 расчетное значение 20
Кратковременно выдерживаемый ток (SCCR) при 600 В согласно UL 508/UL 60947-4-1 5 кА
Ток длительной нагрузки предвключенного предохранителя согласно UL расчетное значение 50 А
Тип предохранителя согласно UL RK5
Провода однопроводной
Макс. 6
Мин. вид подключаемых сечений проводов для медного 14
Провода
Однопроводной 1 x (2,5...16 мм²)
Тонкожильный с заделкой концов кабеля 1 x (2,5...16 мм²)
Многопроводной вид подключаемых сечений проводов для 1 x (2,5...16 мм²)
Вспомогательных контактов
Однопроводной 2x (0,75 ... 2,5 мм²), 1x 4 мм²
Тонкожильный с заделкой концов кабеля 2x (0,75 ... 1,5 мм²), 1x 2,5 мм²
Многопроводной 2 x (0,75 – 2,5 мм²), 1 x 4 мм²
Исполнение разъема питания
Для главной цепи рамная клемма
Для вспомогательных контактов Рамочные клеммы
Высота 60 мм
Ширина 49 мм
Глубина 77 мм
Тип устройства жесткий монтаж
Вид креплений Установочный прибор, неподвижный монтаж
Вид креплений
Фронтальный монтаж с креплением в 4 отверстия Нет
Фронтальный монтаж с центральным креплением Нет
Шинный монтаж Да
Масса нетто 200 г
Окружающая температура при эксплуатации
Мин. -25 °C
Макс. 55 °C
Окружающая температура при хранении
Мин. -25 °C
Макс. 55 °C
Артикул 3LD3230-0TL11
Каталог ID LV10
Код группы P360
Товарный код 85365080
Вес Нетто (Кг) 0,188 Кг
Вид продуктов Basic Devices
Производитель Siemens
Ценовая Группа 1CL
Группа Продукта 5887
Размер упаковки 68,00 x 79,00 x 110,00
Единицы Измерения 1 шт.
Описание Продукта Главный выключатель 3-пол. + N, lu 32A рабоч.коммутация при AC-23 A при 400В 11,5кВт уст.в распред.шкаф базовая устан. с ручкой черный
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 3LD3230-0TL11
Единица Измерения Упаковки MM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 3 дня
