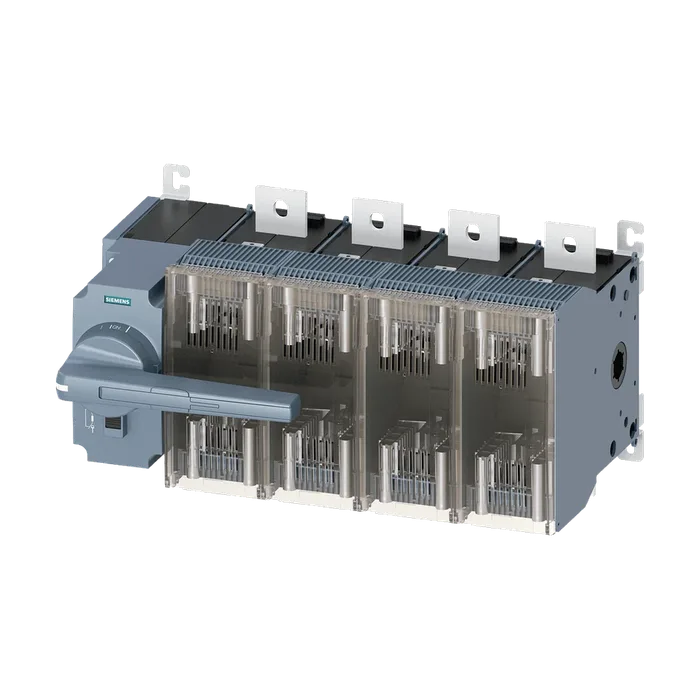

Выключатель-разъединитель с предохранителем, 630A, типоразм. 5, 4- пол. для предохранителей NH разм. 2 и 3 фронтальный привод, левый комлектное устройство с прямым приводом серого цвета плоский контакт
по запросуС НДС
Код товара: 3KF54632LF11
Доступен к заказу
01
Описание
Выключатель-разъединитель с предохранителем, 630A, типоразм. 5, 4- пол. для предохранителей NH разм. 2 и 3 фронтальный привод, левый комлектное устройство с прямым приводом серого цвета плоский контакт
Торговая марка изделияSENTRON
Наименование изделиявыключатель-разъединитель с предохранителями 3KF
Исполнение изделияВыключатель нагрузки с предохранителями 3KF
Рабочее напряжение при переменном токе расчетное значение макс.690 В
Степень защиты IPIP00
Степень защиты IP
При замкнутом переключателе с накладкой или крышкой кабельного наконечникаIP20
С лицевой стороныIP00
Мощность потерь [Вт]
При расчетном обычном тепловом токе на каждый полюс40 Вт
При расчетном обычном тепловом токе на каждое устройство120 Вт
При расчетном обычном тепловом токе без предохранителя на каждый полюс40 Вт
При расчетном обычном тепловом токе без предохранителя на каждое устройство120 Вт
При расчетном значении тока при переменном токе в теплом рабочем состоянии на каждый полюс40 Вт
Предохранителя на каждый предохранитель макс.48 Вт
Рабочая мощность при AC-23 A при 500 В расчетное значение400 кВт
Рабочий ток расчетное значение630 А
Число подключенных размыкающих контактов для вспомогательных контактов0
Число подключенных замыкающих контактов для вспомогательных контактов0
Число подключенных переключающих контактов для вспомогательных контактов0
Число переключающих контактов для вспомогательных контактов0
Число размыкающих контактов для вспомогательных контактов8
Число замыкающих контактов для вспомогательных контактов8
Пригодность к использованию
Главный выключательДа
Выключатель-разъединительДа
Аварийный выключательНет
Защитный выключательДа
Ремонтный выключательДа
Компонент изделия
Расцепитель напряженияНет
Расцепитель мин. напряженияНет
Расцепитель мин. напряжения с опережающим контактомНет
Характеристика изделия пломбируемыйДа
Дополнение изделия вспомогательный выключательДа
Дополнение изделия опциональный
ЗапираемостьНет
ЭлектроприводНет
Контроль предохранителейДа
Функция изделия
Контроль предохранителейНет
Контроль защиты от перенапряженияНет
Включающая способность при коротком замыкании (Icm) для выключателя-разъединителя при AC 690 В/DC 440 В без плавкой вставки расчетное значение мин. условный ток короткого замыкания при защите44 кА
Предохранителем со стороны сети
При 500 В с помощью предохранителя gG расчетное значение100 кА
При 690 В с помощью предохранителя gG расчетное значение80 кА
Расположение разъема питания для главной цепи начальный пусковой крутящий момент при винтовомсверху и снизу
Зажиме
Мин.50 Н·м
Макс.75 Н·м
Вид подключаемых сечений проводов для алюминиевого провода многопроводной с кабельным наконечником1x (25 ... 300 мм²), 2x (25 ... 300 мм²)
Вид подключаемых сечений проводов
Для медного шинопровода вид подключаемых сечений проводов для медного1 x (50 x 10 мм²)
Провода
Многопроводной с кабельным наконечником согласно DIN 462341x (25 ... 240 мм²), 2x (25 ... 240 мм²)
Многопроводной с кабельным наконечником согласно DIN 462351x (25 ... 300 мм²), 2x (25 ... 300 мм²)
Исполнение разъема питания для главной цепиплоское соединение
Высота270 мм
Ширина492 мм
Глубина335 мм
Вид крепленийкрепление на полу
Вид креплений
Фронтальный монтаж с креплением в 4 отверстияНет
Фронтальный монтаж с центральным креплениемНет
Шинный монтажНет
Монтажное положениелюбой
Масса нетто19 800 г
Окружающая температура при эксплуатации
Мин.-25 °C
Макс.70 °C
Окружающая температура при хранении
Мин.-50 °C
Макс.80 °C Declaration of Conformity
Артикул3KF5463-2LF11
Каталог IDLV10
Код группыP360
Товарный код85369090
Вес Нетто (Кг)22,380 Кг
Вид продуктовSENTRON 3KF Switch Disconnectors with Fuses
ПроизводительSiemens
Ценовая Группа1DL
Группа Продукта5379
Размер упаковки600,00 x 320,00 x 320,00
Единицы Измерения1 шт.
Описание ПродуктаПРЕДОХРАНИТЕЛЬНЫЙ ВЫКЛЮЧАТЕЛЬ-РАЗЪЕДИНИТЕЛЬ 630A, ТИПОРАЗМЕР 5, 4-ПОЛ FOR LV HRC ПРЕДОХРАНИТЕЛЬ ТИПОРАЗМЕР 2 И 3 ПЕРЕДН.УПРАВЛЕНИЕ СЛЕВА КОМПЛ. С ПРЯМЫМ ПРИВОДОМ СЕРЫЙ ПЛОСКИЕ КЛЕММЫ
Страна происхожденияКитай
Количество в упаковке1
Заказной Номер (Артикл)3KF5463-2LF11
Единица Измерения УпаковкиMM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
