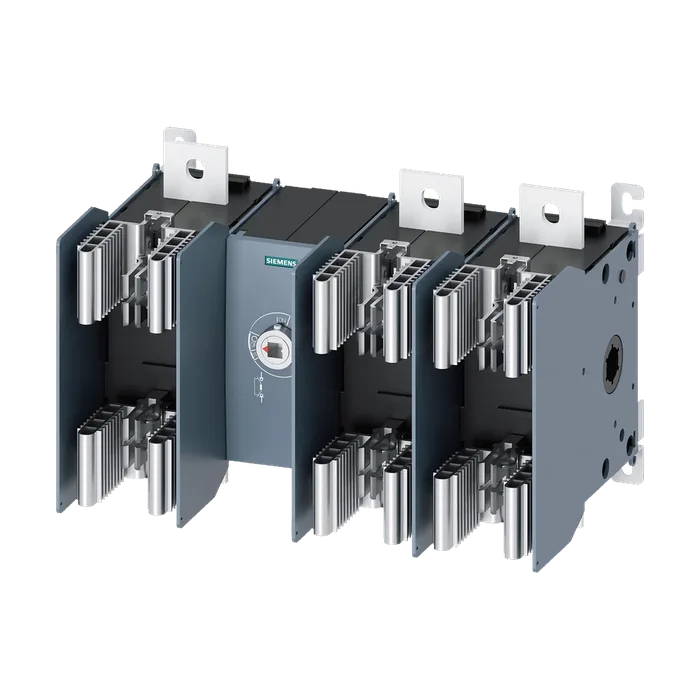

Выключатель-разъединитель с предохранителем, 3KF SITOR, 800A, типоразм. 5, 3-пол., для предохранителей типа NH разм. 2 и 3 для защиты полупроводников, фронтальный привод, средн., базовое устройство без рукоят., плоский контакт без предохранителей
177 975,11 ₽С НДС
Код товара: 3KF53800MF51
Доступен к заказу
01
Описание
Выключатель-разъединитель с предохранителем, 3KF SITOR, 800A, типоразм. 5, 3-пол., для предохранителей типа NH разм. 2 и 3 для защиты полупроводников, фронтальный привод, средн., базовое устройство без рукоят., плоский контакт без предохранителей
Торговая марка изделияSENTRON
Наименование изделиявыключатель-разъединитель с предохранителями 3KF
Исполнение изделияВыключатель нагрузки с предохранителями 3KF
Вариант изделия3KF SITOR
Конструкция исполнительного механизмабез
Исполнение рукояткибез
Направление управляющего рычагаСпереди
Исполнение коммутационного привода электроприводНет
Рабочее напряжение при переменном токе расчетное значение макс.690 В
Степень защиты IPIP00
Степень защиты IP
При замкнутом переключателе с накладкой или крышкой кабельного наконечникаIP00
С лицевой стороныIP00
Мощность потерь [Вт]
При расчетном обычном тепловом токе на каждый полюс50 Вт
При расчетном обычном тепловом токе на каждое устройство150 Вт
При расчетном обычном тепловом токе без предохранителя на каждый полюс50 Вт
При расчетном обычном тепловом токе без предохранителя на каждое устройство150 Вт
При расчетном значении тока при переменном токе в теплом рабочем состоянии на каждый полюс50 Вт
Предохранителя на каждый предохранитель макс.85 Вт
Рабочая мощность при AC-23 A при 500 В расчетное значение560 кВт
Рабочий ток расчетное значение850 А
Число подключенных размыкающих контактов для вспомогательных контактов0
Число подключенных замыкающих контактов для вспомогательных контактов0
Число подключенных переключающих контактов для вспомогательных контактов0
Число переключающих контактов для вспомогательных контактов0
Число размыкающих контактов для вспомогательных контактов8
Число замыкающих контактов для вспомогательных контактов8
Пригодность к использованию
Главный выключательДа
Выключатель-разъединительДа
Аварийный выключательДа
Защитный выключательДа
Ремонтный выключательДа
Компонент изделия
Расцепитель напряженияНет
Расцепитель мин. напряженияНет
Расцепитель мин. напряжения с опережающим контактомНет
Характеристика изделия пломбируемыйНет
Дополнение изделия вспомогательный выключательДа
Дополнение изделия опциональный
ЗапираемостьДа
ЭлектроприводНет
Контроль предохранителейДа
Функция изделия
Контроль предохранителейНет
Контроль защиты от перенапряженияНет
Включающая способность при коротком замыкании (Icm) для выключателя-разъединителя при AC 690 В/DC 440 В без плавкой вставки расчетное значение мин. условный ток короткого замыкания при защите44 кА
Предохранителем со стороны сети
При 500 В с помощью предохранителя gG расчетное значение100 кА
При 690 В с помощью предохранителя gG расчетное значение80 кА
Расположение разъема питания для главной цепи начальный пусковой крутящий момент при винтовомсверху и снизу
Зажиме
Мин.50 Н·м
Макс.75 Н·м
Вид подключаемых сечений проводов
Для медного шинопровода вид подключаемых сечений проводов для медного2 x (50 x 5 мм²)
Провода
Многопроводной с кабельным наконечником1x (25–240 мм²), 2x (25–240 мм²) / 1 x (AWG 1/0 – kcmil 1000), 2x
Согласно DIN 46234(AWG 1/0 – kcmil 300)
Многопроводной с кабельным наконечником согласно DIN 462351x (25 ... 300 мм²), 2x (25 ... 300 мм²)
Исполнение разъема питания для главной цепиплоское соединение
Высота270 мм
Ширина396,9 мм
Глубина240 мм
Вид крепленийкрепление на полу
Вид креплений
Фронтальный монтаж с креплением в 4 отверстияНет
Фронтальный монтаж с центральным креплениемНет
Шинный монтажНет
Монтажное положениелюбой
Масса нетто15 300 г
Окружающая температура при эксплуатации
Мин.-25 °C
Макс.70 °C
Окружающая температура при хранении
Мин.-50 °C
Макс.80 °C
Артикул3KF5380-0MF51
Каталог IDLV10
Код группыP360
Товарный код85365000
Вес Нетто (Кг)17,560 Кг
Вид продуктовSENTRON 3KF Switch Disconnectors with Fuses
ПроизводительSiemens
Ценовая Группа1DL
Группа Продукта5379
Размер упаковки500,00 x 320,00 x 320,00
Единицы Измерения1 шт.
Описание ПродуктаВыключатель-разъединитель с предохранителями 3KF SITOR, 800 A, типоразмер 5, 3-пол., для ножевых предохр. типоразмер 2 и 3 для полупроводниковой защиты, фронт.управл.механизм, по центру, баз.устр-во без ручки, плоские клеммы, без предохранителей
Страна происхожденияКитай
Количество в упаковке1
Заказной Номер (Артикл)3KF5380-0MF51
Единица Измерения УпаковкиMM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
