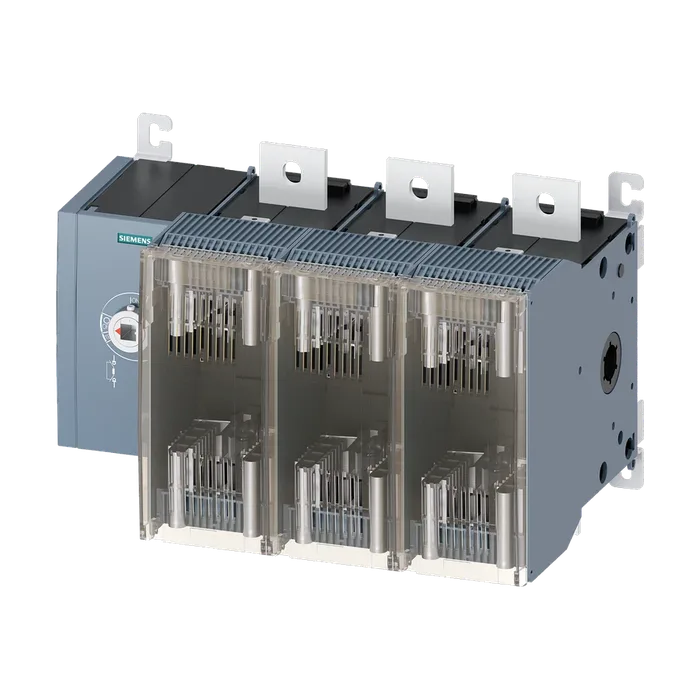

Рубильник-разъединитель 3K Siemens 3KF5363-4LF11
Доступен к заказу
Рубильник-разъединитель 3K Siemens 3KF5363-4LF11
Выключатель-разъединитель с предохранителем, 630A, типоразм. 5, 3- пол. для предохранителей NH разм. 2 и 3 боковой поворотный привод, левый базовое устройство без рукоятки плоский контакт
119 875,8 ₽ С НДС
Код товара: 3KF53634LF11
Доступен к заказу
01
Описание
Выключатель-разъединитель с предохранителем, 630A, типоразм. 5, 3- пол. для предохранителей NH разм. 2 и 3 боковой поворотный привод, левый базовое устройство без рукоятки плоский контакт
Торговая марка изделия SENTRON
Наименование изделия выключатель-разъединитель с предохранителями 3KF
Исполнение изделия Выключатель нагрузки с предохранителями 3KF
Вариант изделия 3KF NH
Конструкция исполнительного механизма без
Исполнение рукоятки без
Направление управляющего рычага Слева
Исполнение коммутационного привода электропривод Нет
Число полюсов 3
Типоразмер разделительной накладки 3 и 2
Типоразмер выключателя-разъединителя 5
Типоразмер плавких вставок предохранителей NH2, NH3
Механический срок службы (коммутационных циклов) типичный 6 000
Коммутационная износостойкость
При AC-23 A при 440 В 1 500
При AC-23 A при 690 В 1 000
При DC-23 A при 440 В 1 000
Значение I2t
При замкнутом переключателе для комбинации выключатель + предохранитель при 500 В макс. 4 100 000 A²·s
При замкнутом переключателе для комбинации выключатель + предохранитель при 400 В макс. 4 100 000 A²·s
При замкнутом переключателе при 690 В при комбинации выключатель + предохранитель gG макс. 2 050 000 A²·s
Предохранителя при 500 В макс. допустимо 10 400 000 A²·s
Предохранителя gG при 690 В макс. допустимо 7 000 000 A²·s
Предохранителя aM при 690 В макс. допустимо 7 000 000 A²·s
Положение коммутационного привода слева
Система предохранителей предохранитель NH
Категория перенапряжения рабочее напряжение при расположении IV
Токопроводящих дорожек в ряд
При степени загрязнения 2 при постоянном токе расчетное значение 440/3
При степени загрязнения 3 при постоянном токе расчетное значение 440/3
Выдерживаемое импульсное напряжение расчетное значение 12 кВ
Рабочее напряжение при переменном токе расчетное значение макс. 690 В
Степень защиты IP IP00
Степень защиты IP
При замкнутом переключателе с накладкой или крышкой кабельного наконечника IP20
С лицевой стороны IP00
Мощность потерь [Вт]
При расчетном обычном тепловом токе на каждый полюс 40 Вт
При расчетном обычном тепловом токе на каждое устройство 120 Вт
При расчетном обычном тепловом токе без предохранителя на каждый полюс 40 Вт
При расчетном обычном тепловом токе без предохранителя на каждое устройство 120 Вт
При расчетном значении тока при переменном токе в теплом рабочем состоянии на каждый полюс 40 Вт
Предохранителя на каждый предохранитель макс. 48 Вт
Рабочая мощность при AC-23 A при 500 В расчетное значение 400 кВт
Рабочий ток расчетное значение 630 А
Число подключенных размыкающих контактов для вспомогательных контактов 0
Число подключенных замыкающих контактов для вспомогательных контактов 0
Число подключенных переключающих контактов для вспомогательных контактов 0
Число переключающих контактов для вспомогательных контактов 0
Число размыкающих контактов для вспомогательных контактов 8
Число замыкающих контактов для вспомогательных контактов 8
Пригодность к использованию
Главный выключатель Да
Выключатель-разъединитель Да
Аварийный выключатель Да
Защитный выключатель Да
Ремонтный выключатель Да
Компонент изделия
Расцепитель напряжения Нет
Расцепитель мин. напряжения Нет
Расцепитель мин. напряжения с опережающим контактом Нет
Характеристика изделия пломбируемый Да
Дополнение изделия вспомогательный выключатель Да
Дополнение изделия опциональный
Запираемость Да
Электропривод Нет
Контроль предохранителей Да
Функция изделия
Контроль предохранителей Нет
Контроль защиты от перенапряжения Нет
Включающая способность при коротком замыкании (Icm) для выключателя-разъединителя при AC 690 В/DC 440 В без плавкой вставки расчетное значение мин. условный ток короткого замыкания при защите 44 кА
Предохранителем со стороны сети
При 500 В с помощью предохранителя gG расчетное значение 100 кА
При 690 В с помощью предохранителя gG расчетное значение 80 кА
Расположение разъема питания для главной цепи начальный пусковой крутящий момент при винтовом сверху и снизу
Зажиме
Мин. 50 Н·м
Макс. 75 Н·м
Вид подключаемых сечений проводов для алюминиевого провода многопроводной с кабельным наконечником 1x (25 ... 300 мм²), 2x (25 ... 300 мм²)
Вид подключаемых сечений проводов
Для медного шинопровода вид подключаемых сечений проводов для медного 1 x (50 x 10 мм²)
Провода
Многопроводной с кабельным наконечником согласно DIN 46234 1x (25 ... 240 мм²), 2x (25 ... 240 мм²)
Многопроводной с кабельным наконечником согласно DIN 46235 1x (25 ... 300 мм²), 2x (25 ... 300 мм²)
Исполнение разъема питания для главной цепи плоское соединение
Высота 270 мм
Ширина 414 мм
Глубина 262 мм
Вид креплений крепление на полу
Вид креплений
Фронтальный монтаж с креплением в 4 отверстия Нет
Фронтальный монтаж с центральным креплением Нет
Шинный монтаж Нет
Монтажное положение любой
Масса нетто 15 250 г
Окружающая температура при эксплуатации
Мин. -25 °C
Макс. 70 °C
Окружающая температура при хранении
Мин. -50 °C
Макс. 80 °C Declaration of Conformity
Артикул 3KF5363-4LF11
Каталог ID LV10
Код группы P360
Товарный код 85369090
Вес Нетто (Кг) 17,350 Кг
Вид продуктов SENTRON 3KF Switch Disconnectors with Fuses
Производитель Siemens
Ценовая Группа 1DL
Группа Продукта 5379
Размер упаковки 500,00 x 320,00 x 320,00
Единицы Измерения 1 шт.
Описание Продукта ПРЕДОХРАНИТЕЛЬНЫЙ ВЫКЛЮЧАТЕЛЬ-РАЗЪЕДИНИТЕЛЬ 630A, ТИПОРАЗМЕР 5, 3-ПОЛ FOR LV HRC ПРЕДОХРАНИТЕЛЬ ТИПОРАЗМЕР 2 И 3 БОКОВОЕ УПРАВЛЕНИЕ СЛЕВА БАЗОВЫЙ БЛОК БЕЗ РУЧКИ ПЛОСКИЕ КЛЕММЫ
Страна происхождения Китай
Количество в упаковке 1
Заказной Номер (Артикл) 3KF5363-4LF11
Единица Измерения Упаковки MM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 12 дней
