Рубильник-разъединитель 3K Siemens 3KF1403-4RB11
Доступен к заказу

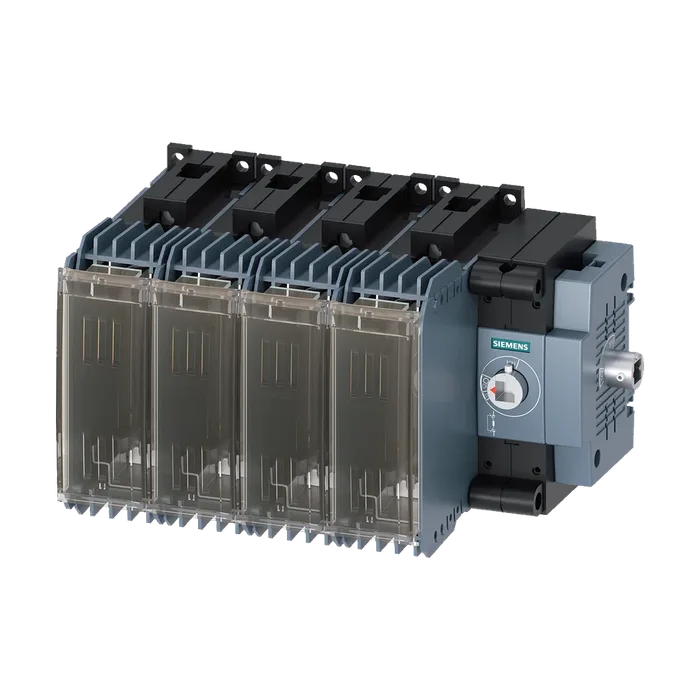

Рубильник-разъединитель 3K Siemens 3KF1403-4RB11
Выключатель-разъединитель с предохранителем, 32 А, типоразм. 1, 4- пол. для предохранителей NH разм. 000 боковой привод, правый базовое устройство без рукоятки рамочная клемма
18 606,49 ₽ С НДС
Код товара: 3KF14034RB11
Доступен к заказу
01
Описание
Выключатель-разъединитель с предохранителем, 32 А, типоразм. 1, 4- пол. для предохранителей NH разм. 000 боковой привод, правый базовое устройство без рукоятки рамочная клемма
Торговая марка изделия SENTRON
Наименование изделия выключатель-разъединитель с предохранителями 3KF
Исполнение изделия Выключатель нагрузки с предохранителями 3KF
Вариант изделия 3KF NH
Конструкция исполнительного механизма без
Исполнение рукоятки без
Направление управляющего рычага Справа
Исполнение коммутационного привода электропривод Нет
Число полюсов 4
Типоразмер разделительной накладки 00 и 000
Типоразмер выключателя-разъединителя 1
Типоразмер плавких вставок предохранителей NH000, NH00
Механический срок службы (коммутационных циклов) типичный 15 000
Коммутационная износостойкость
При AC-23 A при 440 В 10 000
При AC-23 A при 690 В 6 000
При DC-23 A при 440 В 1 500
Значение I2t
При замкнутом переключателе для комбинации выключатель + предохранитель при 500 В макс. 33 200 A²·s
При замкнутом переключателе для комбинации выключатель + предохранитель при 400 В макс. 33 200 A²·s
При замкнутом переключателе при 690 В при комбинации выключатель + предохранитель gG макс. 40 700 A²·s
Предохранителя при 500 В макс. допустимо 34 000 A²·s
Предохранителя gG при 690 В макс. допустимо 55 000 A²·s
Предохранителя aM при 690 В макс. допустимо 55 000 A²·s
Положение коммутационного привода справа
Система предохранителей предохранитель NH
Категория перенапряжения рабочее напряжение при расположении IV
Токопроводящих дорожек в ряд
При степени загрязнения 2 при постоянном токе расчетное значение 440/3
При степени загрязнения 3 при постоянном токе расчетное значение 440/3
Выдерживаемое импульсное напряжение расчетное значение 12 кВ
Рабочее напряжение при переменном токе расчетное значение макс. 690 В
Степень защиты IP IP20
Степень защиты IP
При замкнутом переключателе с накладкой или крышкой кабельного наконечника IP20
С лицевой стороны IP20
Мощность потерь [Вт]
При расчетном обычном тепловом токе на каждый полюс 0,4 Вт
При расчетном обычном тепловом токе на каждое устройство 1,2 Вт
При расчетном обычном тепловом токе без предохранителя на каждый полюс 0,4 Вт
При расчетном обычном тепловом токе без предохранителя на каждое устройство 1,2 Вт
При расчетном значении тока при переменном токе в теплом рабочем состоянии на каждый полюс 0,4 Вт
Предохранителя на каждый предохранитель макс. 6,5 Вт
Рабочая мощность при AC-23 A при 500 В расчетное значение 18,5 кВт
Рабочий ток расчетное значение 32 А
Число подключенных размыкающих контактов для вспомогательных контактов 0
Число подключенных замыкающих контактов для вспомогательных контактов 0
Число подключенных переключающих контактов для вспомогательных контактов 0
Число переключающих контактов для вспомогательных контактов 4
Число размыкающих контактов для вспомогательных контактов 0
Число замыкающих контактов для вспомогательных контактов 0
Пригодность к использованию
Главный выключатель Да
Выключатель-разъединитель Да
Аварийный выключатель Да
Защитный выключатель Да
Ремонтный выключатель Да
Компонент изделия
Расцепитель напряжения Нет
Расцепитель мин. напряжения Нет
Расцепитель мин. напряжения с опережающим контактом Нет
Характеристика изделия пломбируемый Да
Дополнение изделия вспомогательный выключатель Да
Дополнение изделия опциональный
Запираемость Да
Электропривод Нет
Контроль предохранителей Да
Функция изделия
Контроль предохранителей Нет
Контроль защиты от перенапряжения Нет
Включающая способность при коротком замыкании (Icm) для выключателя-разъединителя при AC 690 В/DC 440 В без плавкой вставки расчетное значение мин. условный ток короткого замыкания при защите 3,55 кА
Предохранителем со стороны сети
При 500 В с помощью предохранителя gG расчетное значение 100 кА
При 690 В с помощью предохранителя gG расчетное значение 100 кА
Расположение разъема питания для главной цепи начальный пусковой крутящий момент при винтовом сверху и снизу
Зажиме
Мин. 5 Н·м
Макс. 6,5 Н·м
Вид подключаемых сечений проводов для гибкого шинопровода вид подключаемых сечений проводов для медного 2 x (0,8 x 9 мм²)
Провода
Однопроводной 1 x (1 ... 16 мм²)
Тонкожильный с заделкой концов кабеля 1x (6 ... 25 мм²)
Многопроводной 1x (6 ... 25 мм²)
Исполнение разъема питания для главной цепи рамная клемма
Высота 122 мм
Ширина 203,8 мм
Глубина 130,5 мм
Вид креплений Монтаж на полу и монтаж защелкиванием на монтажной шине 35 мм
Вид креплений
Фронтальный монтаж с креплением в 4 отверстия Нет
Фронтальный монтаж с центральным креплением Нет
Шинный монтаж Да
Монтажное положение любой
Масса нетто 1 750 г
Окружающая температура при эксплуатации
Мин. -25 °C
Макс. 70 °C
Окружающая температура при хранении
Мин. -50 °C
Макс. 80 °C Declaration of Conformity
Артикул 3KF1403-4RB11
Каталог ID LV10
Код группы P360
Товарный код 85369090
Вес Нетто (Кг) 1,969 Кг
Вид продуктов SENTRON 3KF Switch Disconnectors with Fuses
Производитель Siemens
Ценовая Группа 1DL
Группа Продукта 5379
Размер упаковки 230,00 x 150,00 x 135,00
Единицы Измерения 1 шт.
Описание Продукта ПРЕДОХРАНИТЕЛЬНЫЙ ВЫКЛЮЧАТЕЛЬ-РАЗЪЕДИНИТЕЛЬ 32A, ТИПОРАЗМЕР 1, 4-ПОЛ FOR LV HRC ПРЕДОХРАНИТЕЛЬ ТИПОРАЗМЕР 000 БОКОВОЕ УПРАВЛЕНИЕ СПРАВА БАЗОВЫЙ БЛОК БЕЗ РУЧКИ РАМОЧНЫЕ КЛЕММЫ WITHOUT FUSES
Страна происхождения Китай
Количество в упаковке 1
Заказной Номер (Артикл) 3KF1403-4RB11
Единица Измерения Упаковки MM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 12 дней
