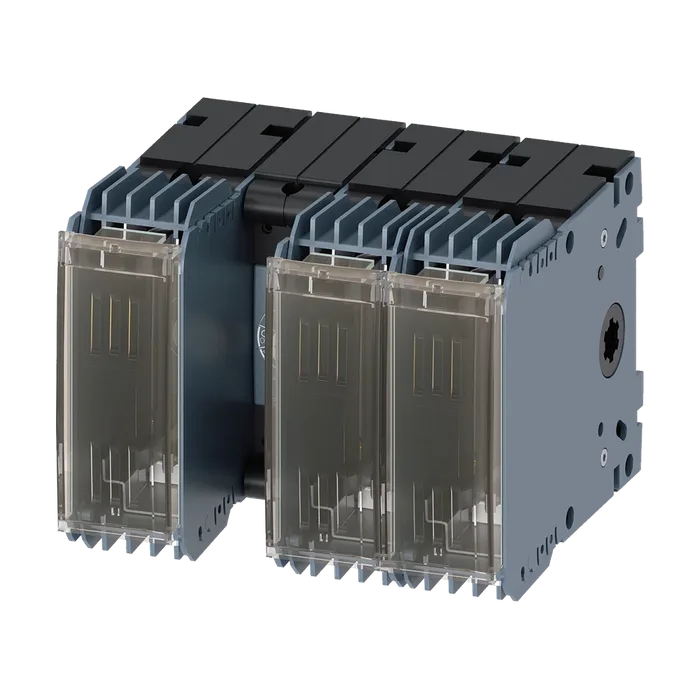

Выключатель-разъединитель с предохранителем, 63 А, типоразм. 1, 3- пол. для предохранителей NH разм. 000 и 00 фронтальный привод, средний базовое устройство без рукоятки задний плоский контакт , особый модуль SIVACON
по запросуС НДС
Код товара: 3KF13060MR118AA1
Доступен к заказу
01
Описание
Выключатель-разъединитель с предохранителем, 63 А, типоразм. 1, 3- пол. для предохранителей NH разм. 000 и 00 фронтальный привод, средний базовое устройство без рукоятки задний плоский контакт , особый модуль SIVACON
Торговая марка изделияSENTRON
Наименование изделиявыключатель-разъединитель с предохранителями 3KF
Исполнение изделияВыключатель нагрузки с предохранителями 3KF
Вариант изделия3KF SIVACON
Конструкция исполнительного механизмабез
Исполнение рукояткибез
Направление управляющего рычагаСпереди
Исполнение коммутационного привода электроприводНет
Рабочее напряжение при переменном токе расчетное значение макс.690 В
Степень защиты IPIP00
Степень защиты IP
При замкнутом переключателе с накладкой или крышкой кабельного наконечникаIP20
С лицевой стороныIP20
Мощность потерь [Вт]
При расчетном обычном тепловом токе на каждый полюс1,7 Вт
При расчетном обычном тепловом токе на каждое устройство5,1 Вт
При расчетном обычном тепловом токе без предохранителя на каждый полюс1,7 Вт
При расчетном обычном тепловом токе без предохранителя на каждое устройство5,1 Вт
При расчетном значении тока при переменном токе в теплом рабочем состоянии на каждый полюс1,7 Вт
Предохранителя на каждый предохранитель макс.7,5 Вт
Рабочая мощность при AC-23 A при 500 В расчетное значение37 кВт
Рабочий ток расчетное значение63 А
Число подключенных размыкающих контактов для вспомогательных контактов0
Число подключенных замыкающих контактов для вспомогательных контактов0
Число подключенных переключающих контактов для вспомогательных контактов0
Число переключающих контактов для вспомогательных контактов4
Число размыкающих контактов для вспомогательных контактов0
Число замыкающих контактов для вспомогательных контактов0
Пригодность к использованию
Главный выключательДа
Выключатель-разъединительДа
Аварийный выключательДа
Защитный выключательДа
Ремонтный выключательДа
Компонент изделия
Расцепитель напряженияНет
Расцепитель мин. напряженияНет
Расцепитель мин. напряжения с опережающим контактомНет
Характеристика изделия пломбируемыйДа
Дополнение изделия вспомогательный выключательДа
Дополнение изделия опциональный
ЗапираемостьДа
ЭлектроприводНет
Контроль предохранителейДа
Функция изделия
Контроль предохранителейНет
Контроль защиты от перенапряженияНет
Включающая способность при коротком замыкании (Icm) для выключателя-разъединителя при AC 690 В/DC 440 В без плавкой вставки расчетное значение мин. условный ток короткого замыкания при защите3,55 кА
Предохранителем со стороны сети
При 500 В с помощью предохранителя gG расчетное значение100 кА
При 690 В с помощью предохранителя gG расчетное значение100 кА
Расположение разъема питания для главной цепи начальный пусковой крутящий момент при винтовомСзади
Зажиме
Мин.15 Н·м
Макс.22 Н·м
Вид подключаемых сечений проводов для алюминиевого провода многопроводной с кабельным наконечником1x (1 ... 35 мм²)
Вид подключаемых сечений проводов
Для медного шинопровода вид подключаемых сечений проводов для медного1 x (12 x 2 мм²)
Провода
Многопроводной с кабельным наконечником согласно DIN 462341x (1 ... 35 мм²)
Многопроводной с кабельным наконечником согласно DIN 462351x (1 ... 35 мм²)
Исполнение разъема питания для главной цепиплоское соединение
Высота104 мм
Ширина144,5 мм
Глубина145,5 мм
Вид крепленийкрепление на полу
Вид креплений
Фронтальный монтаж с креплением в 4 отверстияНет
Фронтальный монтаж с центральным креплениемНет
Шинный монтажДа
Монтажное положениелюбой
Масса нетто1 200 г
Окружающая температура при эксплуатации
Мин.-25 °C
Макс.70 °C
Окружающая температура при хранении
Мин.-50 °C
Макс.80 °C
Артикул3KF1306-0MR11-8AA1
Каталог IDLV10
Код группыP360
Товарный код85365080
Вес Нетто (Кг)1,668 Кг
Вид продуктовSENTRON 3KF Switch Disconnectors with Fuses
ПроизводительSiemens
Ценовая Группа1DL
Группа Продукта5379
Размер упаковки190,00 x 210,00 x 150,00
Единицы Измерения1 шт.
Описание Продуктавыключатель-разъединитель с предохранителем, 63 А, типоразм. 1, 3-пол. для предохранителей NH разм. 000 и 00 фронтальный привод, средний базовое устройство без рукоятки задний плоский контакт , особый модуль SIVACON
Страна происхожденияКитай
Количество в упаковке1
Заказной Номер (Артикл)3KF1306-0MR11-8AA1
Единица Измерения УпаковкиMM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
